Cẩm nang Scan-to-CAD 2026: phần mềm thiết kế ngược chuyên nghiệp nào đáng tiền nhất

CÁC PHẦN MỀM THIẾT KẾ NGƯỢC TỐT NHẤT: TỪ DỮ LIỆU QUÉT 3D ĐẾN MÔ HÌNH CAD CHÍNH XÁC

Thiết kế ngược (Reverse Engineering) đã trở thành một mắt xích không thể thiếu trong nền sản xuất hiện đại. Quá trình này bắt đầu từ việc thu thập dữ liệu đám mây điểm (Point Cloud) bằng máy quét 3D, sau đó chuyển đổi và xử lý để tái tạo thành mô hình CAD tham số (Parametric Model) có thể chỉnh sửa và đưa vào sản xuất. Để thực hiện việc này một cách chính xác, vai trò của phần mềm thiết kế ngược là quyết định.

Dưới đây là đánh giá chi tiết về các giải pháp phần mềm thiết kế ngược hàng đầu hiện nay dựa trên 5 tiêu chí: Hiệu quả, Ứng dụng, Giá thành, Tính thông dụng và Tính dễ sử dụng.

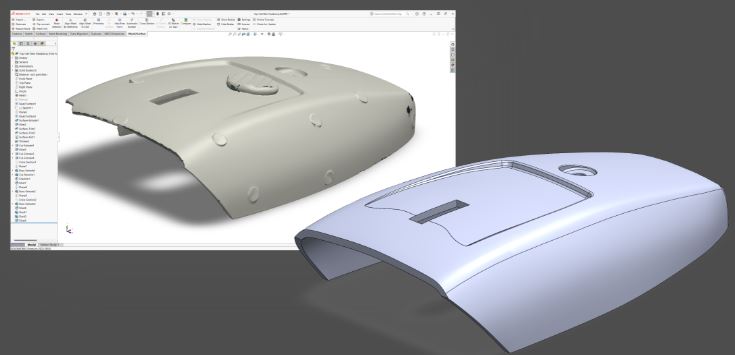

1. Geomagic Design X (Đỉnh cao của Thiết kế Ngược Chuyên nghiệp)

Geomagic Design X là giải pháp toàn diện và mạnh mẽ nhất thế giới hiện nay trong việc chuyển đổi dữ liệu quét 3D thành các mô hình CAD dựa trên tính năng (Feature-based CAD).

• Hiệu quả (9.5/10): Cực kỳ mạnh mẽ. Phần mềm cho phép trích xuất các mặt phẳng tham chiếu, phác thảo mặt cắt trực tiếp từ lưới và sở hữu tính năng "Auto-Surface" (tự động tạo bề mặt) xuất sắc đối với các chi tiết biên dạng phức tạp hay bề mặt tự do (Freeform/NURBS). Đặc biệt, tính năng "LiveTransfer" cho phép xuất toàn bộ lịch sử thiết kế (History Tree) sang các phần mềm CAD lớn như SolidWorks, NX, Creo, Inventor.
• Ứng dụng (10/10): Sử dụng cho các dự án từ trung bình đến siêu phức tạp như cánh tuabin máy nén, thân vỏ ô tô, hàng không vũ trụ và y tế phục hình.
• Giá thành (2/10): Rất cao. Đây là phần mềm phân khúc cao cấp dành cho doanh nghiệp lớn, chi phí bản quyền là một rào cản lớn đối với người dùng cá nhân.
• Tính thông dụng (9/10): Là tiêu chuẩn công nghiệp (Industry Standard) trong lĩnh vực thiết kế ngược chuyên nghiệp toàn cầu.
• Tính dễ sử dụng (7.5/10): Giao diện được thiết kế rất giống với phần mềm SolidWorks chuyên dụng. Người đã có nền tảng CAD sẽ thấy quen thuộc, nhưng do sở hữu quá nhiều tính năng chuyên sâu nên vẫn cần thời gian đào tạo bài bản.

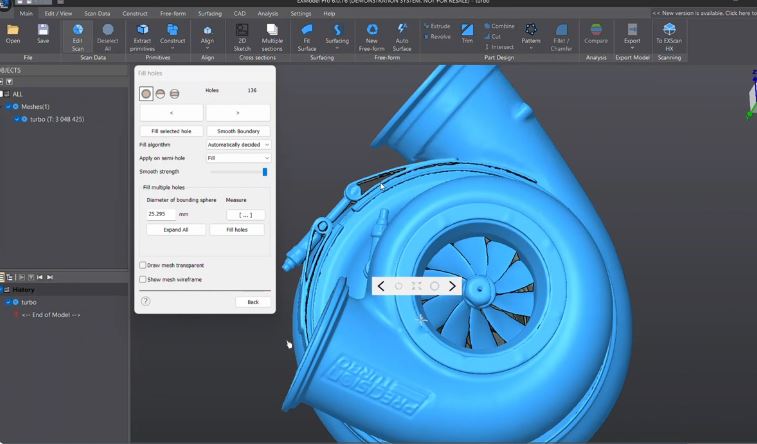

2. EXModel / EXModel Pro (Giải pháp Toàn diện và Kinh tế từ SHINING 3D)

EXModel được phát triển bởi SHINING 3D nhằm đóng vai trò là "cầu nối" tối ưu, chuyển đổi nhanh dữ liệu lưới (Mesh) từ các dòng máy quét của hãng (EinScan, FreeScan, Einstar) sang mô hình CAD có thể chỉnh sửa.

• Hiệu quả (8.0/10): Sở hữu các công cụ trích xuất hình học thực thể (Primitives Extraction) cực nhanh cho các chi tiết cơ khí dạng khối như mặt phẳng, hình trụ, hình nón... Thuật toán "Auto Surfacing" xử lý tốt các bề mặt tự do phức tạp. Phiên bản EXModel Pro hỗ trợ đầy đủ các ràng buộc phác thảo 2D (Constraints sketch) để dựng hình tham số và xuất cây lịch sử (Feature Tree) sang phần mềm CAD khác, đi kèm tính năng phân tích độ sai lệch trực tiếp (Live Deviation Analysis).
• Ứng dụng (8.5/10): Rất mạnh trong thiết kế ngược cơ khí chế tạo, sửa lỗi/tối ưu dữ liệu để in 3D, thiết kế kiểu dáng sản phẩm tiêu dùng hoặc làm đồ nâng cấp (Aftermarket).
• Giá thành (7.5/10): Rất cạnh tranh và dễ tiếp cận (Affordable) so với Geomagic Design X. Chi phí đầu tư hợp lý cho cả bản thuê bao năm và bản quyền vĩnh viễn, rất phù hợp cho các doanh nghiệp vừa và nhỏ đầu tư đồng bộ cùng thiết bị quét.
• Tính thông dụng (8.0/10): Đang tăng trưởng cực kỳ nhanh nhờ sự phổ biến và thị phần lớn của hệ sinh thái phần cứng máy quét SHINING 3D trên thế giới và tại Việt Nam.
• Tính dễ sử dụng (9.0/10): Giao diện tối giản, hiện đại và rất trực quan. Quy trình chuyển tiếp dữ liệu mượt mà từ phần mềm quét gốc sang môi trường EXModel, người dùng có thể làm quen nhanh chóng chỉ sau vài giờ học.

3. Autodesk Fusion 360 (Giải pháp Tầm trung dựa trên Điện toán Đám mây)

Fusion 360 là một hệ thống CAD/CAM/CAE tích hợp và ngày càng hoàn thiện các công cụ xử lý lưới đa giác để phục vụ thiết kế ngược.

• Hiệu quả (6.5/10): Ở mức vừa phải. Khác với các phần mềm chuyên dụng, Fusion 360 chỉ xử lý tốt các lưới dữ liệu dạng nhẹ (Lightweight Mesh) và cung cấp các thao tác hình học giới hạn hơn. Tuy nhiên, nhờ tích hợp với Meshmixer, nó có bộ công cụ sửa lỗi lưới khá tin cậy và hỗ trợ mô phỏng ứng suất tốt.
• Ứng dụng (7/10): Phù hợp cho thiết kế sản phẩm tiêu dùng, các chi tiết cơ khí không quá phức tạp, tối ưu hóa cấu trúc (Topology Optimization) và chuẩn bị dữ liệu in 3D.
• Giá thành (8.5/10): Rất hợp lý. Chi phí thuê bao theo năm linh hoạt, có gói hỗ trợ miễn phí hoặc giá rẻ cho Startup/Người học.
• Tính thông dụng (9/10): Cực kỳ phổ biến trong cộng đồng Maker, kỹ sư thiết kế sản phẩm và các xưởng cơ khí vừa và nhỏ nhờ hệ sinh thái All-in-one.
• Tính dễ sử dụng (8.5/10): Giao diện hiện đại, trực quan, dễ tiếp cận cho người mới bắt đầu.

4. Ansys SpaceClaim (Thiết kế Ngược theo Phương pháp Mô hình hóa Trực tiếp)

SpaceClaim nổi tiếng với tư duy "Direct Modeling" (Mô hình hóa trực tiếp), ưu tiên tốc độ và sự tự do thay vì ràng buộc lịch sử tham số chặt chẽ.

• Hiệu quả (8/10): Rất nhanh. Các tính năng thông minh như nhận diện tính năng (Feature Recognition), tự động trùm phủ bề mặt (Skin Surface) và các thao tác kéo/đẩy (Push/Pull) giúp bám dính hình học mới vào lưới quét cũ một cách nhanh chóng và chính xác.
• Ứng dụng (8.5/10): Lý tưởng cho việc chỉnh sửa nhanh hình học, chuẩn bị mô hình để chạy mô phỏng CFD (Dòng chảy) hoặc FEA (Cơ học) trong hệ sinh thái Ansys.
• Giá thành (4/10): Thuộc phân khúc giá cao, thường đi kèm trong các gói giải pháp mô phỏng của Ansys.
• Tính thông dụng (7/10): Phổ biến trong bộ phận kỹ sư mô phỏng (CAE) và R&D của các doanh nghiệp chế tạo máy.
• Tính dễ sử dụng (8/10): Dễ học do loại bỏ sự phức tạp của cây lịch sử (History Tree), giúp kỹ sư thao tác hình học một cách trực quan như "nặn đất sét".

5. Mesh2Surface & Xtract3D (Giải pháp Tiện ích tích hợp - Add-on/Plugin cho SolidWorks)

Đây là hai đại diện tiêu biểu cho giải pháp tích hợp trực tiếp dưới dạng Plugin vào các môi trường CAD quen thuộc như SolidWorks hoặc Rhinoceros.

• Hiệu quả (7/10): Mesh2Surface mạnh hơn về tạo bề mặt tự do (Freeform) và phân tích độ sai lệch (Deviation Analysis). Xtract3D gọn nhẹ hơn, tập trung vào việc cắt lát (Slicing), trích xuất mặt cắt 2D từ dữ liệu quét để người dùng đồ lại (Trace) thành mô hình tham số. Nhìn chung, chúng xử lý tốt các hình học từ đơn giản đến trung bình.
• Ứng dụng (8/10): Thiết kế sản phẩm tiêu dùng (ví dụ: nắp ấm, vỏ nhựa), phụ tùng xe máy, thay thế các chi tiết hư hỏng.
• Giá thành (7.5/10): Hợp lý hơn rất nhiều so với việc mua một phần mềm độc lập chuyên dụng như Design X.
• Tính thông dụng (8/10): Được ưa chuộng rộng rãi bởi các kỹ sư đã sử dụng thuần thục SolidWorks, vì họ không cần phải chuyển đổi qua lại giữa các phần mềm khác nhau.
• Tính dễ sử dụng (9/10): Cực kỳ dễ tiếp cận do chạy trực tiếp trên nền tảng CAD có sẵn, không mất thời gian làm quen với giao diện mới.

6. Tebis Reverser (Giải pháp Chuyên biệt cho Ngành Ô tô)

Được phát triển cùng với Trung tâm Thiết kế của Tập đoàn BMW, Tebis Reverser tối ưu hóa chu trình từ mô hình đất sét (Clay Model) sang dữ liệu CAD sạch.

• Hiệu quả (9/10): Khả năng tính toán tự động kết hợp kiểm soát chi tiết vùng chuyển tiếp để tạo ra các bề mặt Class-A (bề mặt có độ mượt góc và độ cong hoàn hảo, tiêu chuẩn bắt buộc của vỏ xe ô tô). Công nghệ liên kết hình học giúp giữ nguyên tính tiếp tuyến và độ mượt mà của bề mặt biến thiên.
• Ứng dụng (8/10): Chuyên sâu cho thiết kế kiểu dáng ô tô, xe máy và các sản phẩm cao cấp yêu cầu bề mặt khí động học khắt khe.
• Giá thành (2/10): Rất đắt, hướng tới các OEM lớn và trung tâm thiết kế phương tiện giao thông.
• Tính thông dụng (5/10): Ít thông dụng ở các ngành công nghiệp đại trà, nhưng cực mạnh và là độc quyền trong phân khúc ô tô cao cấp.
• Tính dễ sử dụng (6.5/10): Đòi hỏi người dùng có tư duy nâng cao về thiết kế bề mặt (Surfacing), tuy nhiên phần mềm hỗ trợ tự động hóa khá tốt giúp giảm bớt yêu cầu chuyên gia quá sâu.

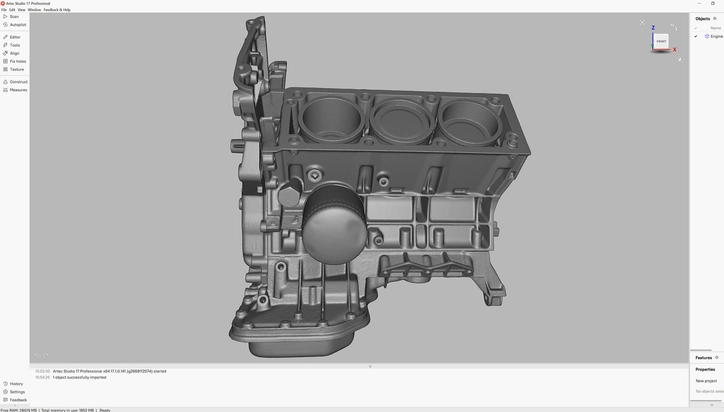

7. Các giải pháp đi kèm phần cứng: Artec Studio & VXelements (VXmodel)

Đây là các phần mềm do chính các hãng sản xuất máy quét 3D (Artec 3D và Creaform) phát triển nhằm tối ưu hóa từ bước thu nhận dữ liệu đến mô hình CAD.

• Hiệu quả (8.5/10): Tốc độ xử lý đáng kinh ngạc. Artec Studio có thể số hóa toàn bộ chiếc ô tô trong 15 phút nhờ các thuật toán căn chỉnh chồng lấp lưới thời gian thực. VXmodel (thuộc VXelements) hoạt động như một trợ lý ảo xuất sắc để dọn dẹp lưới, thực hiện các phép toán Boolean và chuyển trực tiếp mô hình sang SolidWorks, Inventor.
• Ứng dụng (9/10): Kiểm tra chất lượng (Metrology), thiết kế phụ tùng nâng cấp (Aftermarket) như hệ thống ống xả xe ô tô, tay gắp robot tùy chỉnh.
• Giá thành (5/10): Thường được bán kèm theo gói phần cứng máy quét chuyên nghiệp nên chi phí tổng thể đầu tư ban đầu lớn.
• Tính thông dụng (8/10): Rất phổ biến đối với bất kỳ doanh nghiệp nào sở hữu máy quét của Artec hoặc Creaform.
• Tính dễ sử dụng (8.5/10): Cực kỳ dễ dùng, giao diện tối ưu hóa cho quy trình tự động hóa (Autopilot), xử lý lưới chỉ bằng vài cú click chuột.
