Doanh nghiệp của bạn đang vận hành một bộ khuôn ép nhựa hoặc khuôn dập có giá trị hàng trăm triệu, thậm chí cả tỷ đồng. Nhưng bỗng nhiên, lòng khuôn (Cavity/Core) bị nứt vỡ, linh kiện khuôn bị mài mòn quá mức, hoặc bạn muốn bảo trì định kỳ nhưng:
- Bản vẽ kỹ thuật 2D/3D gốc của nhà sản xuất nước ngoài đã bị thất lạc.
- Đơn vị chế tạo cũ đã ngừng hoạt động hoặc từ chối cung cấp file thiết kế.
- Thời gian đặt mua linh kiện thay thế từ hãng quá lâu, khiến tiến độ đơn hàng của bạn bị trễ hạn nghiêm trọng.
Đã đến lúc bạn cần đến Công nghệ Thiết kế ngược khuôn mẫu. Đây là giải pháp đột phá giúp số hóa và phục dựng chính xác cấu trúc cơ khí phức tạp của bộ khuôn, giúp nhà máy của bạn luôn chủ động trong sản xuất.
1. Thiết Kế Ngược Khuôn Mẫu Là Gì?
Nếu thiết kế xuôi đi từ ý tưởng/bản vẽ để tạo ra khuôn, thì thiết kế ngược khuôn mẫu là quá trình quét (scan) 3D bề mặt vật lý của lòng khuôn, lõi khuôn hoặc linh kiện khuôn sẵn có, sau đó dùng phần mềm chuyên dụng để tái dựng lại mô hình CAD 3D hoàn chỉnh.
Khác với các chi tiết máy thông thường như trục hay bánh răng, khuôn mẫu sở hữu hệ thống bề mặt cong tự do (Freeform/Organic surfaces), góc thoát khuôn (Draft angle) và hệ thống đường nước làm mát cực kỳ phức tạp. Do đó, thiết kế ngược khuôn mẫu đòi hỏi trang thiết bị tối tân và trình độ kỹ sư rất cao.
2. Quy Trình 5 Bước Thiết Kế Ngược Khuôn Mẫu Đạt Độ Chính Xác Tuyệt Đối
Để tái tạo một bộ khuôn lắp ráp khít kíp, không bị bavia khi ép sản phẩm, quy trình phải tuân thủ nghiêm ngặt các bước sau:
Bước 1: Quét 3D Lòng Khuôn Với Độ Phân Giải Cao

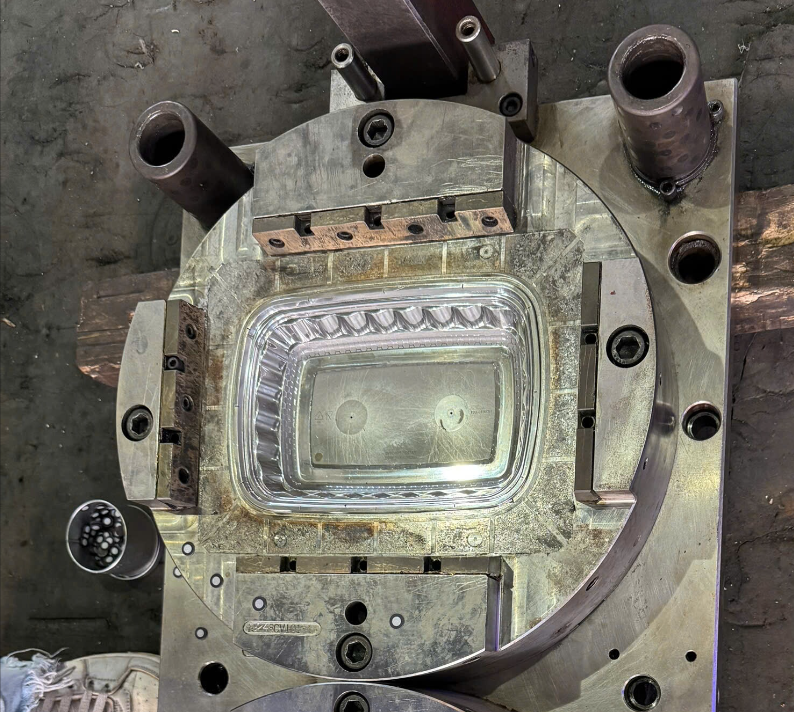

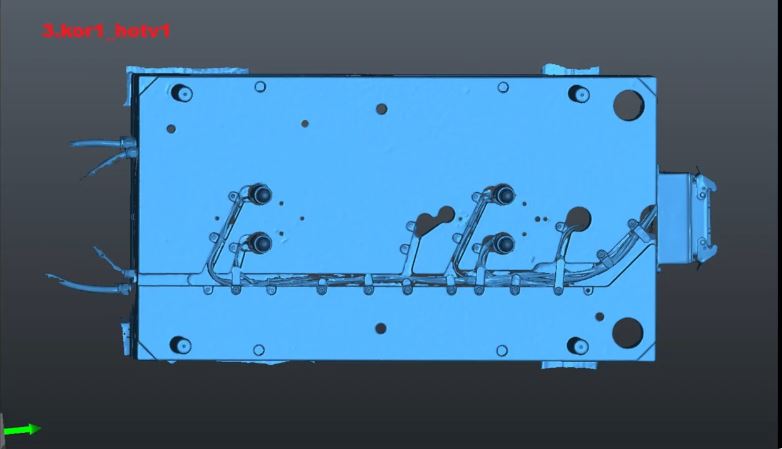

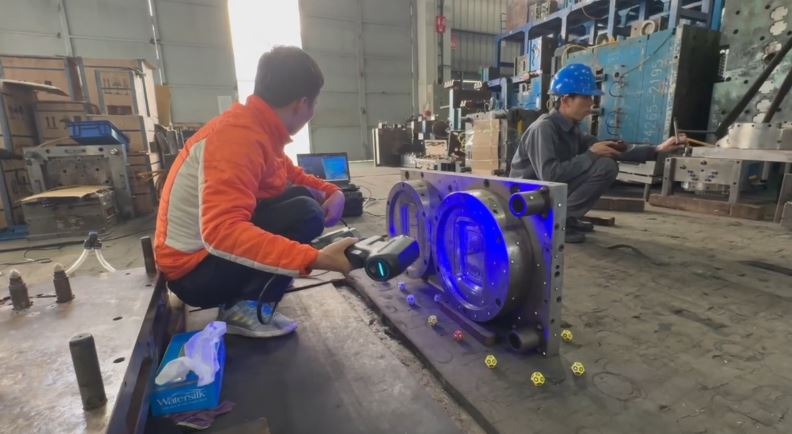

Kỹ sư sử dụng máy quét 3D Laser Blue Light (ánh sáng xanh) công nghệ mới nhất. Loại máy này có khả năng thu hình các góc khuất, rãnh sâu, lỗ chốt định vị của khuôn với độ chính xác micro (sai số < 0.015mm). Dữ liệu thu được là hàng triệu điểm tọa độ (Point Cloud) kết nối thành dạng lưới (Mesh).
.JPG)
Xem thêm các dịch vụ thiết kế ngược khuôn mẫu khác tại đây:
https://thietkenguoc.com.vn/dich-vu-thiet-ke-nguoc-bo-khuon-mau-nhua
Bước 2: Phân Tích Độ Mòn Và Tính Toán "Bù Biến Dạng"
Khuôn mẫu qua thời gian dài sử dụng chắc chắn sẽ bị mài mòn, mẻ cạnh ở các đường phân khuôn (Parting Line). Kỹ sư thiết kế ngược có kinh nghiệm sẽ phân tích dữ liệu quét, tính toán độ hao mòn để thực hiện "bù kích thước" trên phần mềm, đưa biên dạng trở về trạng thái hoàn hảo như khuôn mới 100%.
Bước 3: Tách Mặt (Surfacing) Và Dựng Khối CAD 3D Chuyên Dụng

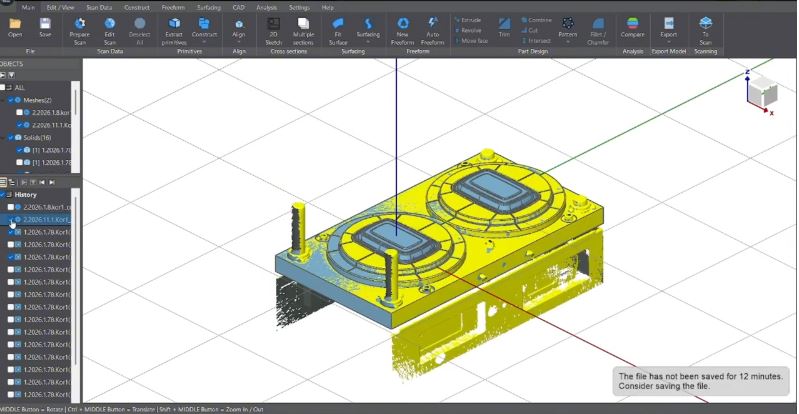

Dữ liệu lưới được đưa vào các phần mềm đỉnh cao về khuôn mẫu như Geomagic Design X, NX, hoặc Cimatron.
- Kỹ sư tiến hành trích xuất các bề mặt cong phức tạp (Class-A Surfaces).
- Xác định lại chính xác góc thoát khuôn (Draft Angle) để đảm bảo khi đưa vào sản xuất, sản phẩm có thể lừa ra dễ dàng mà không bị dính khuôn.
- Dựng lại hệ thống kênh dẫn nhựa, cổng bơm (Gate) và hệ thống quạt làm mát.
Bước 4: Kiểm Tra Dung Sai Hình Học (GD&T) & Đối Chiếu Bản Đồ Nhiệt

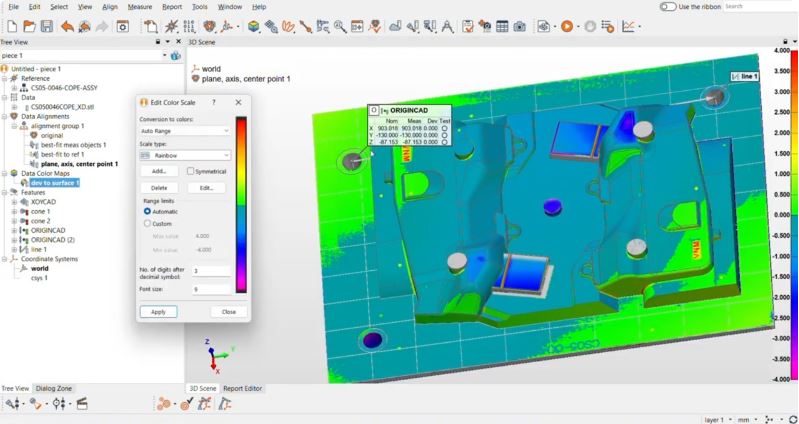

Sử dụng tính năng phân tích sai lệch (Deviation Analysis) để so sánh mô hình 3D vừa dựng với dữ liệu quét thực tế. Đảm bảo dung sai hình học (GD&T) như độ phẳng mặt phân khuôn, độ đối xứng của các chốt dẫn hướng đạt tỷ lệ chính xác tuyệt đối.
Bước 5: Xuất File Gia Công CNC / EDM & Nhiệt Luyện
Bản vẽ CAD 3D hoàn chỉnh được chuyển sang bộ phận CAM để lập trình gia công trên máy phay CNC 5 trục hoặc máy bắn điện EDM. Sau khi gia công, chi tiết khuôn sẽ được đem đi nhiệt luyện (tôi cứng chân không, thấm nitơ) để đạt độ cứng bề mặt yêu cầu trước khi lắp ráp hoàn thiện.
3. Lợi Ích Vượt Trội Khi Thiết Kế Ngược Khuôn Mẫu Tại Việt Nam
- Rút ngắn 80% thời gian dừng máy: Thay vì chờ đợi nhập khẩu linh kiện khuôn từ tháng này qua tháng khác, bạn có thể có ngay linh kiện thay thế chỉ trong 3 - 5 ngày.
- Tối ưu hóa và Cải tiến: Thiết kế ngược cho phép bạn cải tiến trực tiếp trên lòng khuôn cũ. Bạn có thể thay đổi độ dày sản phẩm, thêm gân tăng cứng, hoặc tối ưu lại đường nước làm mát để giảm chu kỳ ép (Cycle time), tăng năng suất lên 15 - 20%.
- Lưu trữ tài sản số: Doanh nghiệp sẽ sở hữu vĩnh viễn file CAD 3D của bộ khuôn. Từ nay về sau, nếu khuôn có hỏng hóc, bạn chỉ cần xuất file ra và gia công lại ngay lập tức mà không cần đo đạc lại.
Bạn Đang Cần Phục Hồi Hoặc Sửa Chữa Khuôn Mẫu Cấp Tốc?
Dây chuyền sản xuất của bạn không thể dừng lại dù chỉ một giờ!
Chúng tôi tự hào là đơn vị tiên phong cung cấp giải pháp Thiết kế ngược khuôn mẫu trọn gói (Khuôn ép nhựa, khuôn dập, khuôn đúc áp lực) uy tín hàng đầu:
- Hệ thống máy quét 3D Laser công nghệ cao chính xác từng micromet.
- Đội ngũ kỹ sư thiết kế khuôn mẫu trên 10 năm kinh nghiệm, am hiểu sâu sắc về dung sai lắp ghép và vật liệu thép làm khuôn (H13, P20, NAK80, S136...).
- Cam kết sản phẩm sửa đổi/chế tạo mới độ chính xác cao , đúng tiến độ với khách hàng
Đừng để máy móc ngừng chạy – Hãy liên hệ ngay hôm nay!
Mọi giờ phút máy dừng đều là chi phí. Hãy để chúng tôi giúp bạn hồi sinh dây chuyền sản xuất với chi phí tối ưu nhất.
