1. Giới thiệu
Máy chạy bộ sau nhiều năm sử dụng thường gặp tình trạng tay cầm bằng nhựa bị nứt, gãy hoặc vỡ do va đập và lão hóa vật liệu. Đối với nhiều dòng máy nhập khẩu hoặc đã ngừng sản xuất, việc tìm mua phụ tùng thay thế gần như không thể.
Trong trường hợp này, công nghệ Scan 3D kết hợp Thiết kế ngược (Reverse Engineering) là giải pháp giúp phục hồi chi tiết với độ chính xác cao, tạo dữ liệu CAD để sản xuất lại.

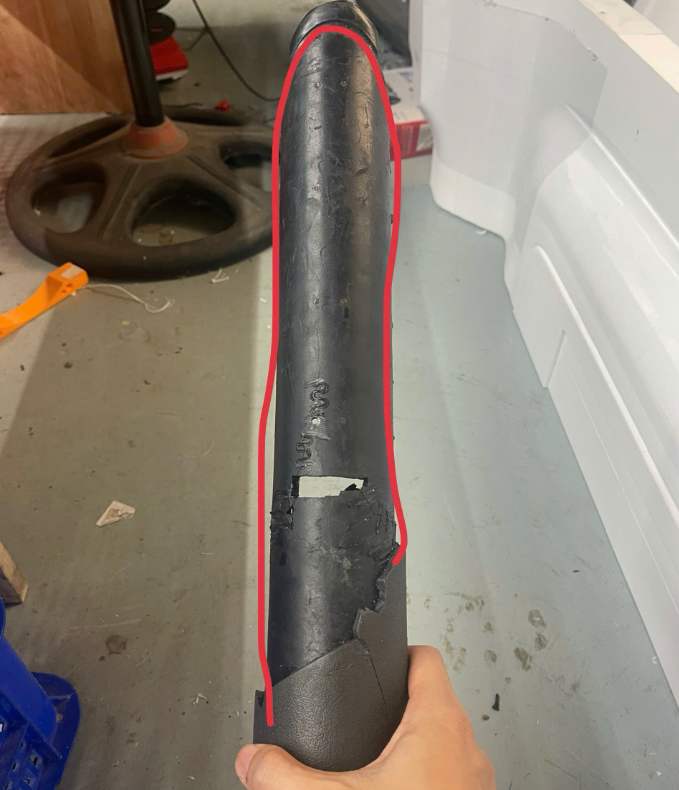

2. Hiện trạng chi tiết
- Tay cầm bị lão hóa bị hỏng theo thời gian sử dung:
- Mép nhựa bị vỡ.
- Bề mặt bị mòn.
- Không còn bản vẽ CAD.
- Không còn linh kiện thay thế.
3. Khó khăn khi sửa chữa theo phương pháp truyền thống
Có rất nhiều đơn vị lựa chọn:
- Đắp keo
- Hàn nhựa
- Đúc thủ công
- Đo kích thước bằng thước
Tuy nhiên các phương pháp này thường gặp:
- Sai kích thước
- Mất tính thẩm mỹ
- Không lắp khít
- Không đảm bảo độ bền
- Khó sản xuất hàng loạt
4. Quy trình thiết kế ngược
Bước 1
Kiểm tra hiện trạng chi tiết.
Bước 2

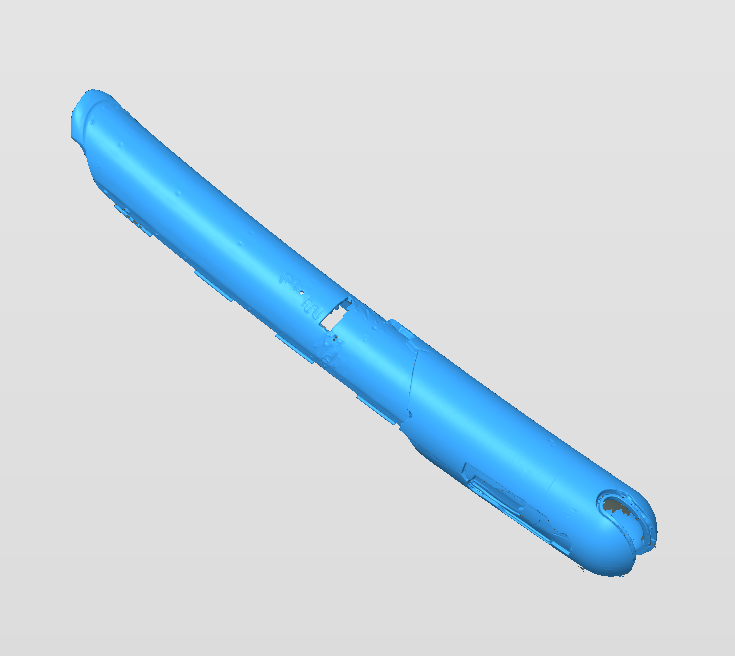

Scan 3D toàn bộ tay cầm.
Thu được dữ liệu Point Cloud có độ chính xác cao.
Bước 3
Xử lý dữ liệu Scan.
- Ghép dữ liệu
- Làm sạch
- Khép kín lưới tam giác
Bước 4

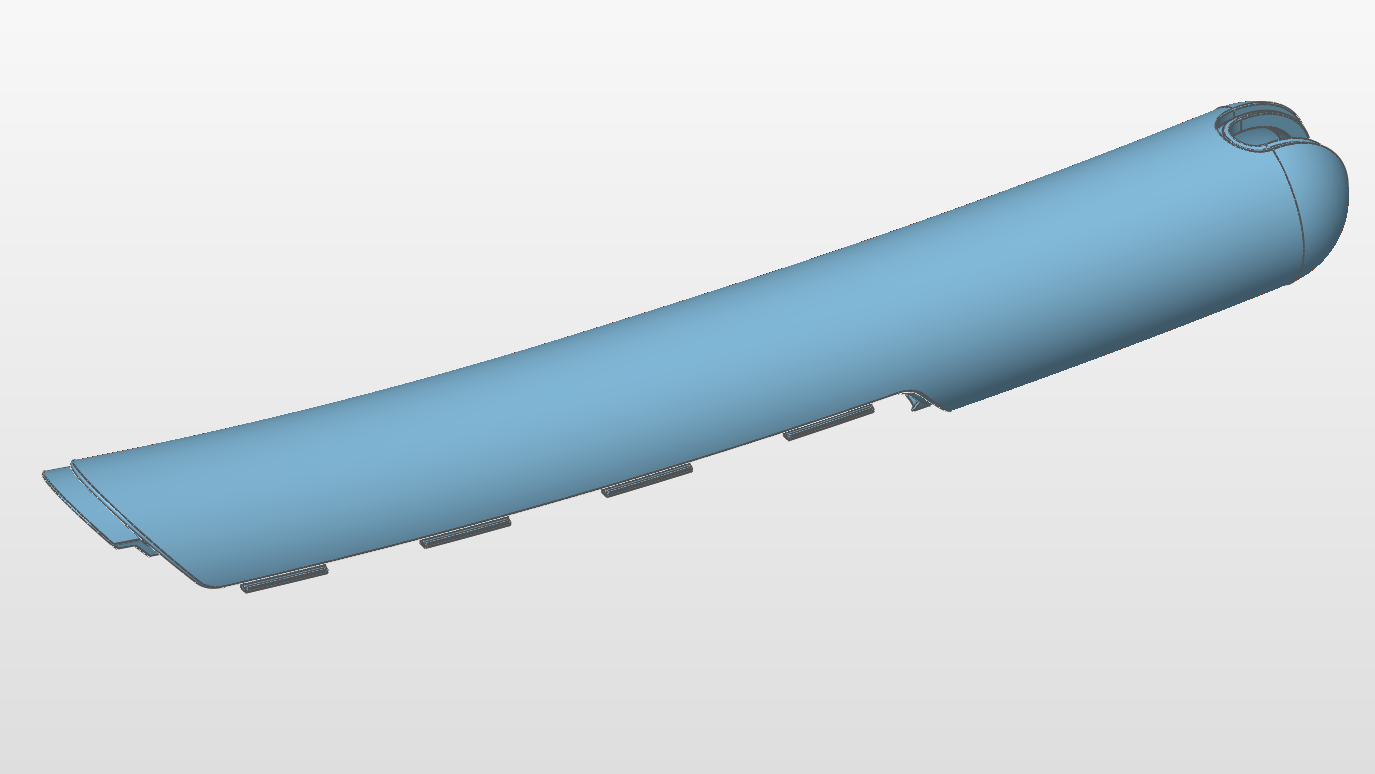

Thiết kế ngược.
Dựng lại:
- mặt cong
- mặt lắp ghép
- gân tăng cứng
- lỗ bắt vít
- các bán kính bo
Bước 5

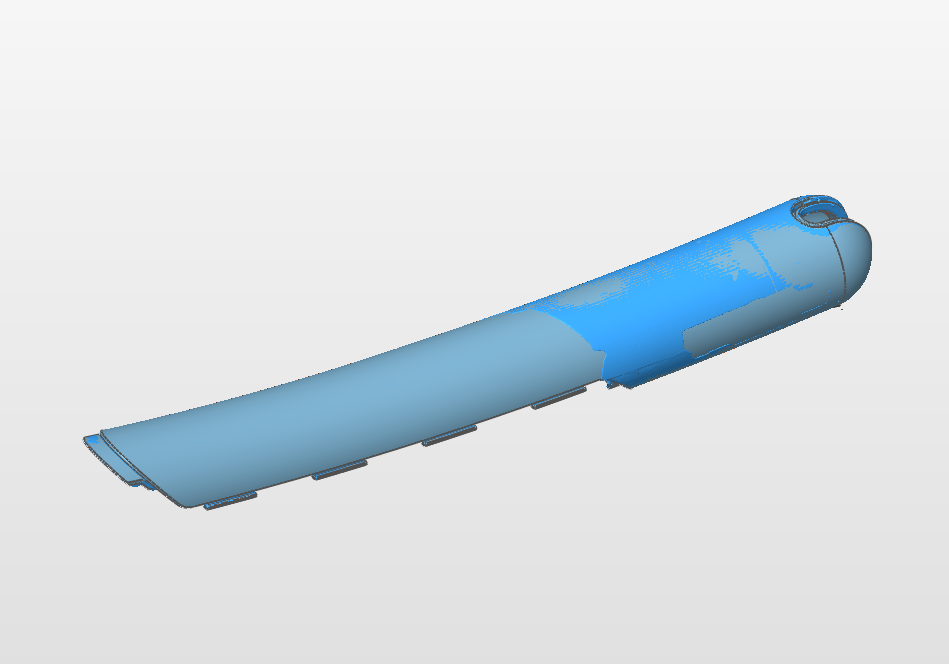

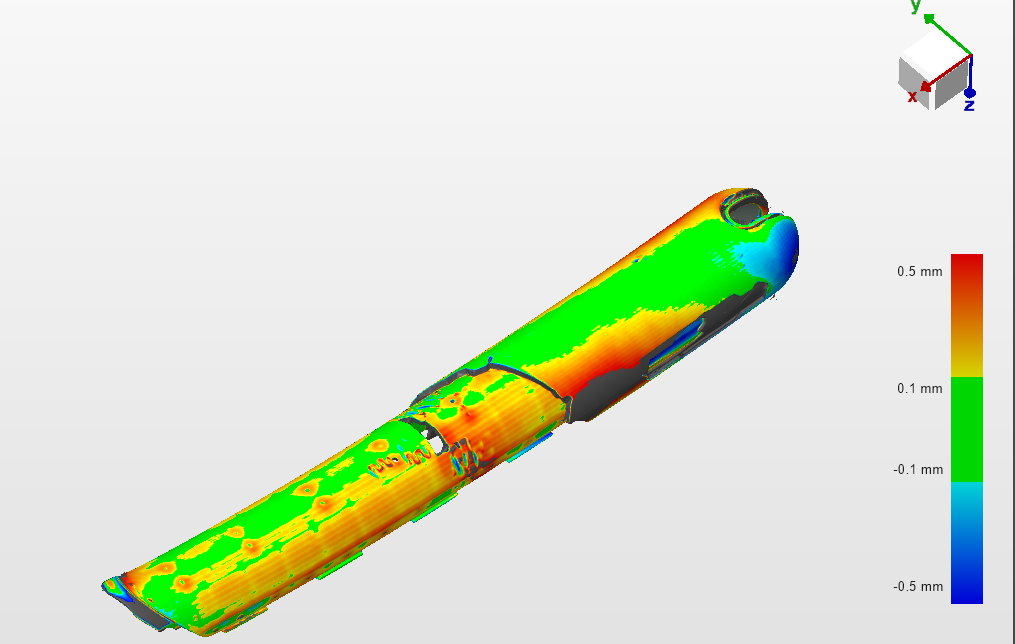

Kiểm tra sai số.
So sánh CAD với dữ liệu Scan để đảm bảo sai số nằm trong giới hạn yêu cầu.
Bước 6
Xuất dữ liệu
Có thể xuất:
- STEP
- IGES
- Parasolid
- STL
phục vụ:
- CNC
- In 3D nhựa ABS, PP, PE..
- Ép phun
- Gia công khuôn
Thông thường để tiết kiệm chi phí và nhanh nên chọn phương án in 3D.
5. Vì sao nên sử dụng Scan 3D?
Ưu điểm:
✔ Không cần bản vẽ.
✔ Không cần tháo rời toàn bộ máy.
✔ Phục hồi đúng hình dạng ban đầu.
✔ Giảm thời gian thiết kế.
✔ Phù hợp với các chi tiết có bề mặt cong phức tạp.
✔ Có thể lưu dữ liệu để sản xuất nhiều lần.
6. Ứng dụng
Ngoài tay cầm máy chạy bộ, công nghệ này còn áp dụng cho:
- Máy chạy bộ
- Xe đạp tập
- Máy chèo thuyền
- Máy tập ngực
- Máy tập đa năng
- Máy tập phòng Gym
- Thiết bị Fitness
- Thiết bị thể thao
7. Dịch vụ của ThietKeNguoc
Chúng tôi nhận:
- Scan 3D chi tiết máy
- Thiết kế ngược linh kiện
- Phục hồi phụ tùng
- Thiết kế khuôn
- Thiết kế sản phẩm nhựa
- Kiểm tra sai số 3D
- Gia công mẫu thử
8. Kết luận
Đối với các chi tiết nhựa của máy tập thể dục bị gãy hoặc không còn phụ tùng thay thế, Scan 3D kết hợp Thiết kế ngược là giải pháp nhanh chóng, chính xác và tiết kiệm chi phí. Sau khi dựng lại mô hình CAD, khách hàng có thể tiếp tục sản xuất bằng in 3D, CNC hoặc chế tạo khuôn ép nhựa tùy theo số lượng.
