Bạn đang sở hữu một dây chuyền sản xuất hiện đại, nhưng bỗng nhiên trục vít đùn nhựa bị mòn, trục vít tải bị gãy, hoặc trục vít me máy CNC bị rơ lắc?
Liên hệ nhà sản xuất nước ngoài thì giá "trên trời", lại phải chờ đợi 4 - 6 tuần nhập khẩu? Dây chuyền đắp chiếu mỗi ngày cấu xé đi hàng chục triệu đồng lợi nhuận của doanh nghiệp.
Đừng lo lắng! Công nghệ Thiết kế ngược (Reverse Engineering) trục vít chính là "phao cứu sinh" hoàn hảo giúp bạn phục chế hoặc cải tiến chi tiết máy chính xác đến 99.9% ngay tại Việt Nam. Cùng khám phá quy trình chuẩn kỹ thuật ngay dưới đây!
1. Thiết Kế Ngược Trục Vít Là Gì? Vì Sao Doanh Nghiệp Cần?
Thiết kế ngược trục vít là quá trình số hóa một trục vít có sẵn (thường đã cũ, mòn hoặc gãy) để tạo ra bản vẽ kỹ thuật 3D hoàn chỉnh. Từ bản vẽ này, chúng ta có thể chế tạo ra một trục vít mới có tính năng tương đương hoặc thậm chí là vượt trội hơn bản gốc.
Lợi ích vượt trội:
- Tiết kiệm 50% - 70% chi phí so với mua linh kiện chính hãng nước ngoài.
- Rút ngắn thời gian từ vài tháng xuống còn vài ngày.
- Cải tiến tối ưu: Tăng độ cứng bề mặt, thay đổi bước vít để tăng năng suất máy.
2. Quy Trình 5 Bước Thiết Kế Ngược Trục Vít Chuẩn Xác Nhất
Để một trục vít thiết kế ngược có thể lắp ráp chính xác và vận hành êm ái, quy trình bắt buộc phải trải qua 5 bước nghiêm ngặt:

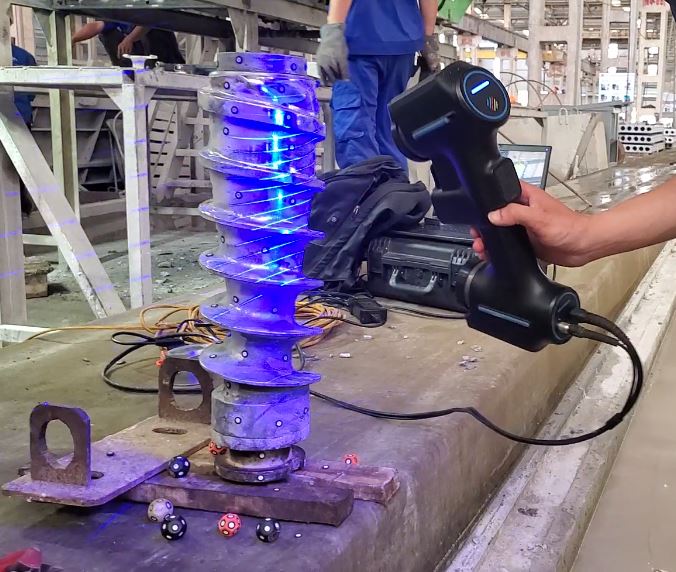

Bước 1: Quét 3D Laser (3D Scanning) – Thu Thập Dữ Liệu "Gốc"

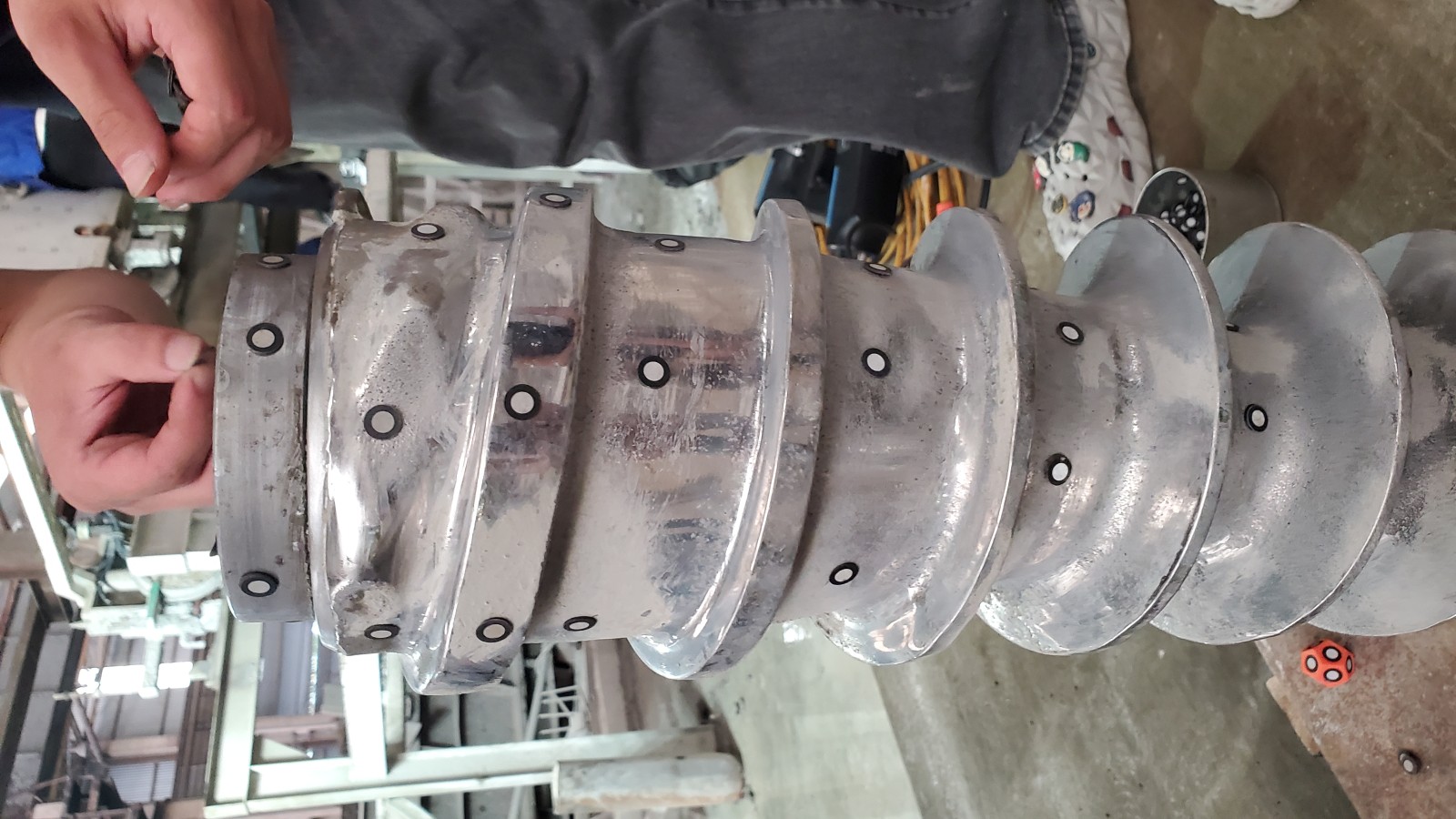

Sử dụng các dòng máy quét 3D laser cầm tay chuyên dụng có độ chính xác cao (sai số dưới 0.02mm). Thiết bị sẽ quét toàn bộ bề mặt trục vít để thu về đám mây điểm (Point Cloud) hoặc lưới đa giác (Mesh).

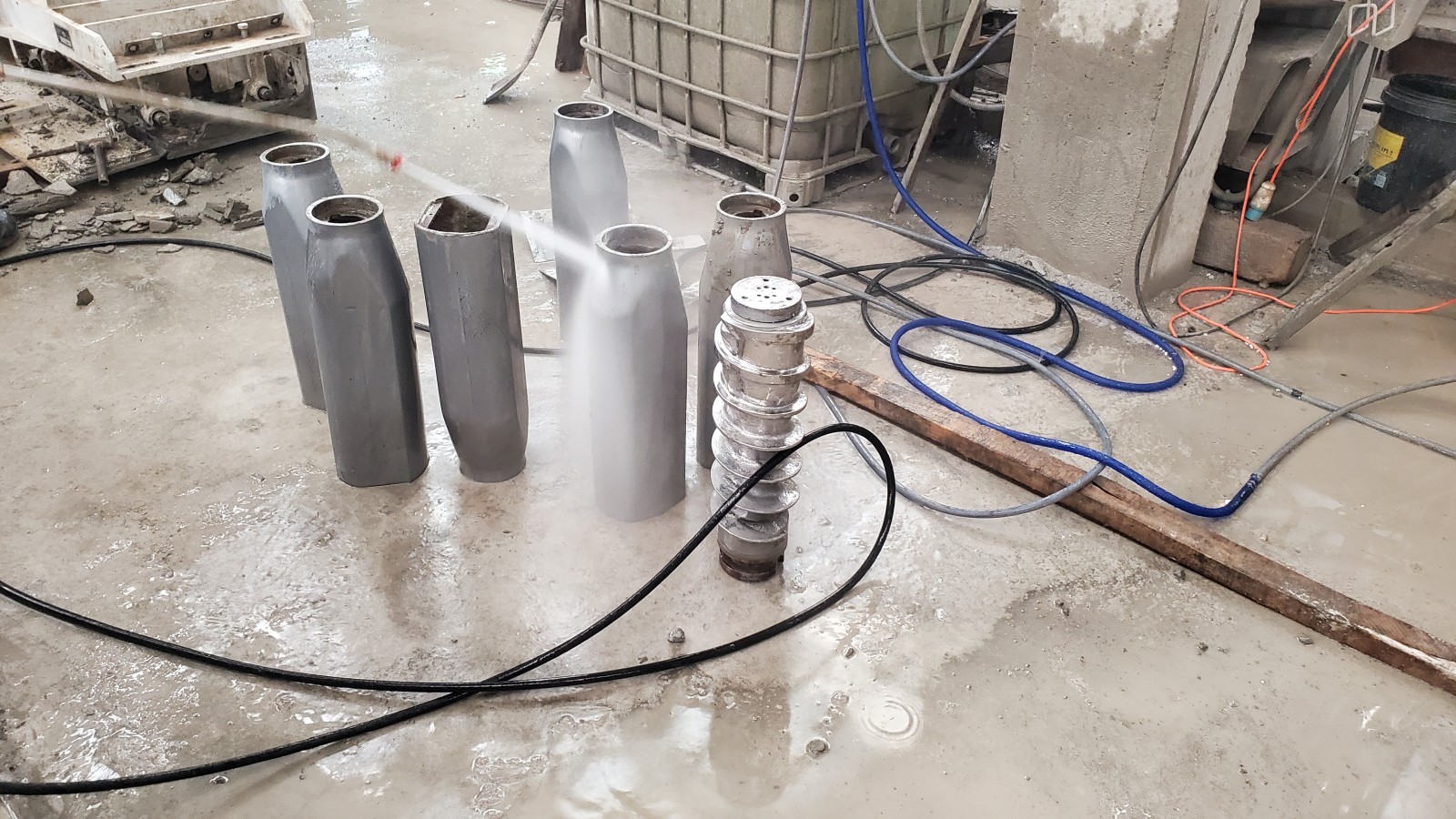

Lưu ý: Đối với trục vít bị gãy hoặc mòn mẻ, kỹ sư sẽ dùng kỹ thuật "bù biên dạng" để tái dựng lại phần biên dạng đã mất trong quá trình quét.
.JPG)
Bước 2: Phân vùng căn chỉnh dữ liệu quét
Bước này thực hiện phân đoạn các vùng đặc tính của dữ liệu quét và dễ dàng sắp xếp dữ liệu quét vào một hệ tọa độ thiết kế bằng cách sử dụng thông tin về đặc tính dữ liệu quét của đối tượng.

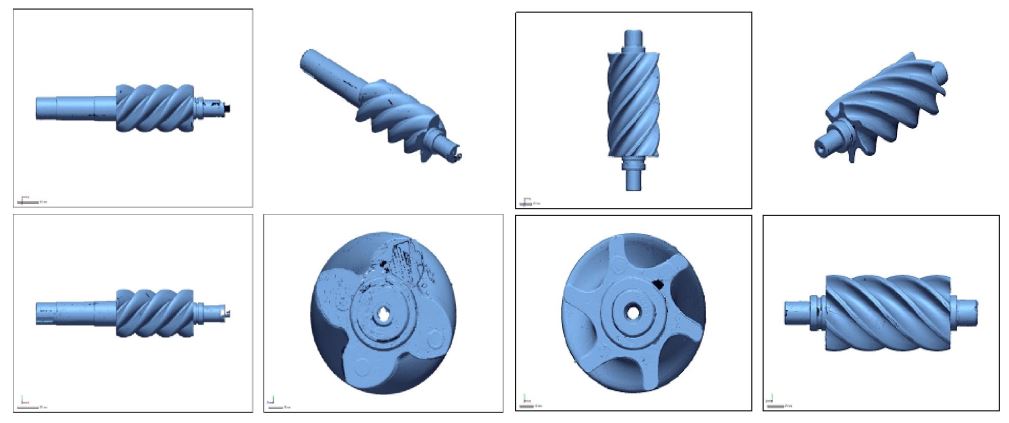

Bước 3: Xử Lý Dữ Liệu Và Dựng Model 3D (CAD)
Dữ liệu quét được đưa vào các phần mềm thiết kế ngược chuyên dụng (như Geomagic Design X, Catia, hoặc SolidWorks). Tại đây, kỹ sư sẽ:
- Trích xuất các đường đặc tính (Curves).
- Tạo mặt (Surfacing) và dựng khối (Solid) cho trục vít.
- Xác định chính xác quy luật thay đổi của bước vít (Pitch) và độ sâu rãnh.

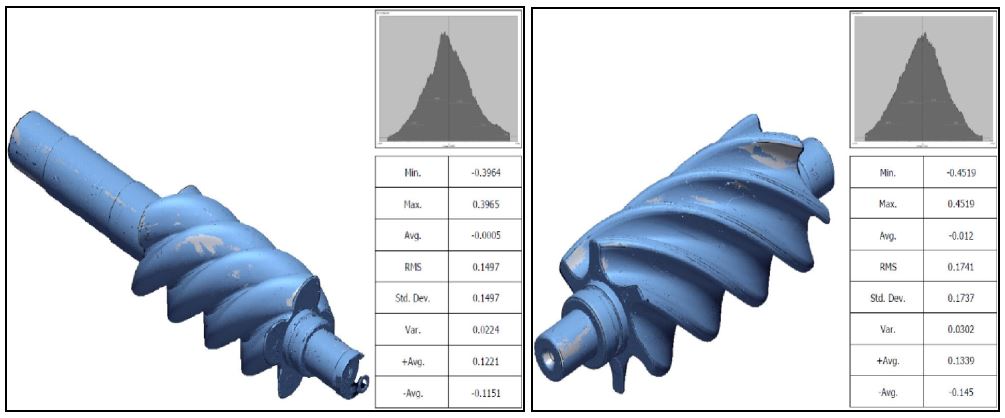

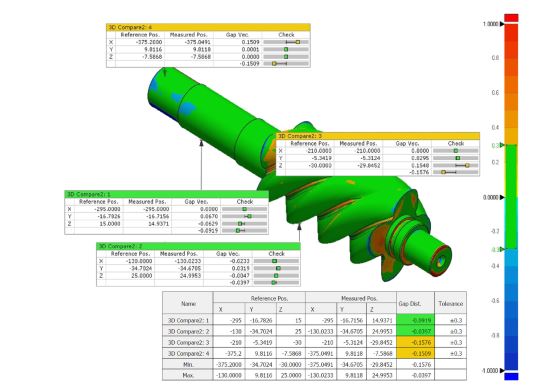

Bước 4: Kiểm Tra Sai Số (Deviation Analysis)
Đây là bước quyết định chất lượng. Phần mềm sẽ so sánh mô hình 3D vừa dựng với dữ liệu quét thực tế của trục vít cũ. Bản đồ nhiệt (Color Map) sẽ hiển thị trực quan: màu xanh lá là khớp hoàn toàn, màu đỏ/xanh dương là có sai lệch. Kỹ sư sẽ hiệu chỉnh cho đến khi sai số nằm trong mức cho phép.
Bước 5: Xuất Bản Vẽ Kỹ Thuật (2D/3D) & Chế Tạo
Xuất bản vẽ 2D hoàn chỉnh đầy đủ dung sai kích thước, dung sai hình học (GD&T) như độ đảo vòng (Circular Runout), độ đồng trục, và độ nhám bề mặt để chuyển giao cho xưởng gia công CNC (Tiện, phay 4-5 trục).
Bạn Cần Phục Hồi Trục Vít Chính Xác – Nhanh Chóng – Tiết Kiệm?
Với hệ thống máy quét 3D hiện đại bậc nhất cùng đội ngũ kỹ sư cơ khí giàu kinh nghiệm, chúng tôi chuyên cung cấp dịch vụ Thiết kế ngược & Chế tạo trọn gói trục vít các loại:
- Trục vít đùn, trục vít ngành nhựa (đơn, đôi).
- Trục vít tải thực phẩm, thức ăn chăn nuôi.
- Trục vít me máy công cụ, máy CNC.
Cam kết của chúng tôi:
- Độ chính xác cao
- Phân tích và tư vấn vật liệu phù hợp nhất với điều kiện làm việc của máy.
- Thời gian hoàn thành nhanh chóng – Hỗ trợ kỹ thuật 24/7.
- Nhận tư vấn & báo giá miễn phí trong 10 phút!
Đừng để máy móc ngừng chạy – Hãy liên hệ ngay hôm nay!
Mọi giờ phút máy dừng đều là chi phí. Hãy để chúng tôi giúp bạn hồi sinh dây chuyền sản xuất với chi phí tối ưu nhất.
- Hotline/Zalo: 0976436835
- Email: thietkenguocvn@gmail.com
- Địa chỉ văn phòng/Xưởng: Số nhà 8A, ngõ 40, đường Phú Kiều, Phường Xuân Phương, TP Hà Nội, Việt Nam
- Website: thietkenguoc.com.vn
