101 lỗi cơ bản hay mắc phải khi Scan 3D và thiết kế ngược[ P1]

Lời mở đầu:

Xin chào tất cả quý khách hàng,  khi làm dịch vụ scan 3D, thiết kế ngược, inspection, in 3D.. tất cả đều phải học tập, nghiên cứu, làm thực tế, tích lũy kinh nghiệm, phạm sai lầm, mất tiền, mất thời gian, đền bù khách hàng..

Chúng tôi sẽ tổng hợp lại tất cả sai lầm, kiến thức, kinh nghiệm, trải nghiệm, bài học xương máu của mình để viết các bài trong chuỗi serial này, hy vọng sẽ hữu ích cho các bạn sinh viên, người làm nghề, người muốn làm dịch vụ.. hay quý khách hàng có thêm nhìn nhận về ngành này.

Mỗi vấn đề chúng tôi sẽ tổng hợp lại qua ví dụ thực tế mẫu thực tế, hy vọng mọi người sẽ thích serial kiến thức này.

Trân trọng.

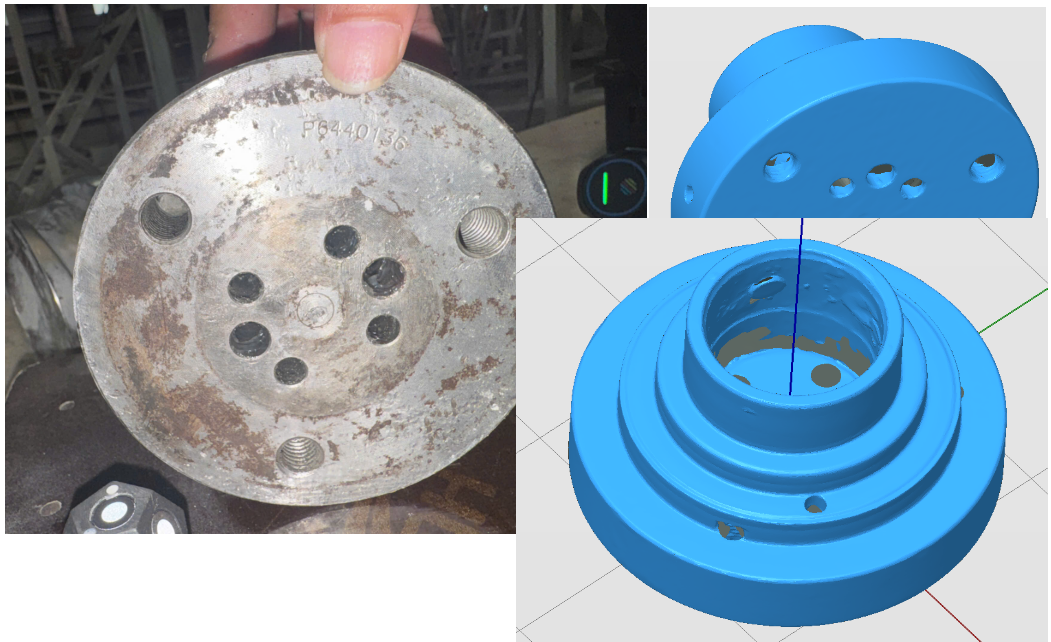

P1: Scan 3D và thiết kế ngược block kim loại như ảnh dưới:

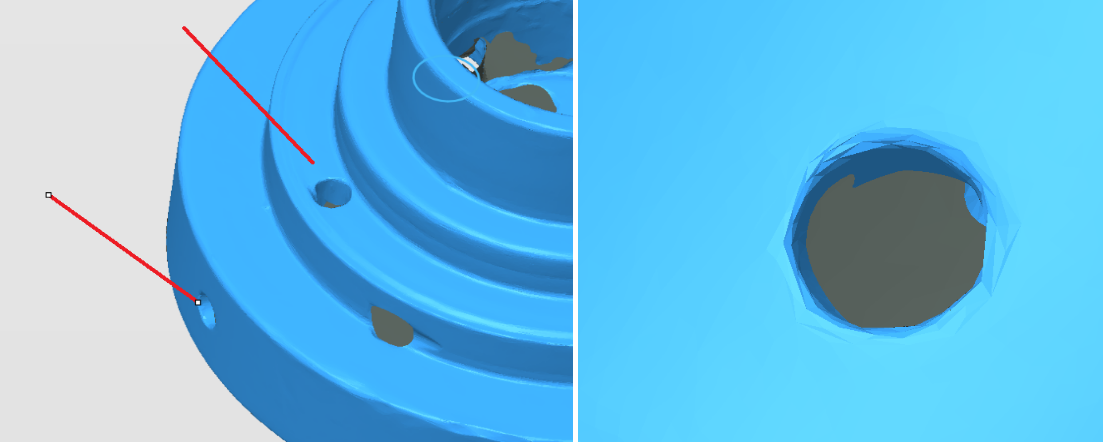

1. Lỗi 1: Scan thiếu độ sâu của lỗ:

Máy quét 3D không thể thu thập được hết toàn bộ bề mặt mẫu, đặc biệt là các lỗ sâu; nếu sử dụng máy tốt, có kn có thể scan được lỗ sâu khoảng 5cm còn tùy thuộc vào khẻ hở miệng lỗ.

Nếu máy quét 3d không thể thu thập được data thì phải kết hợp thêm các phương pháp đo khác để lấy đủ kích thước.

2. Lỗi 2 ( không phải lỗi mà nên có với nhân viên scan và thiết kế nhiều kinh nghiệm)

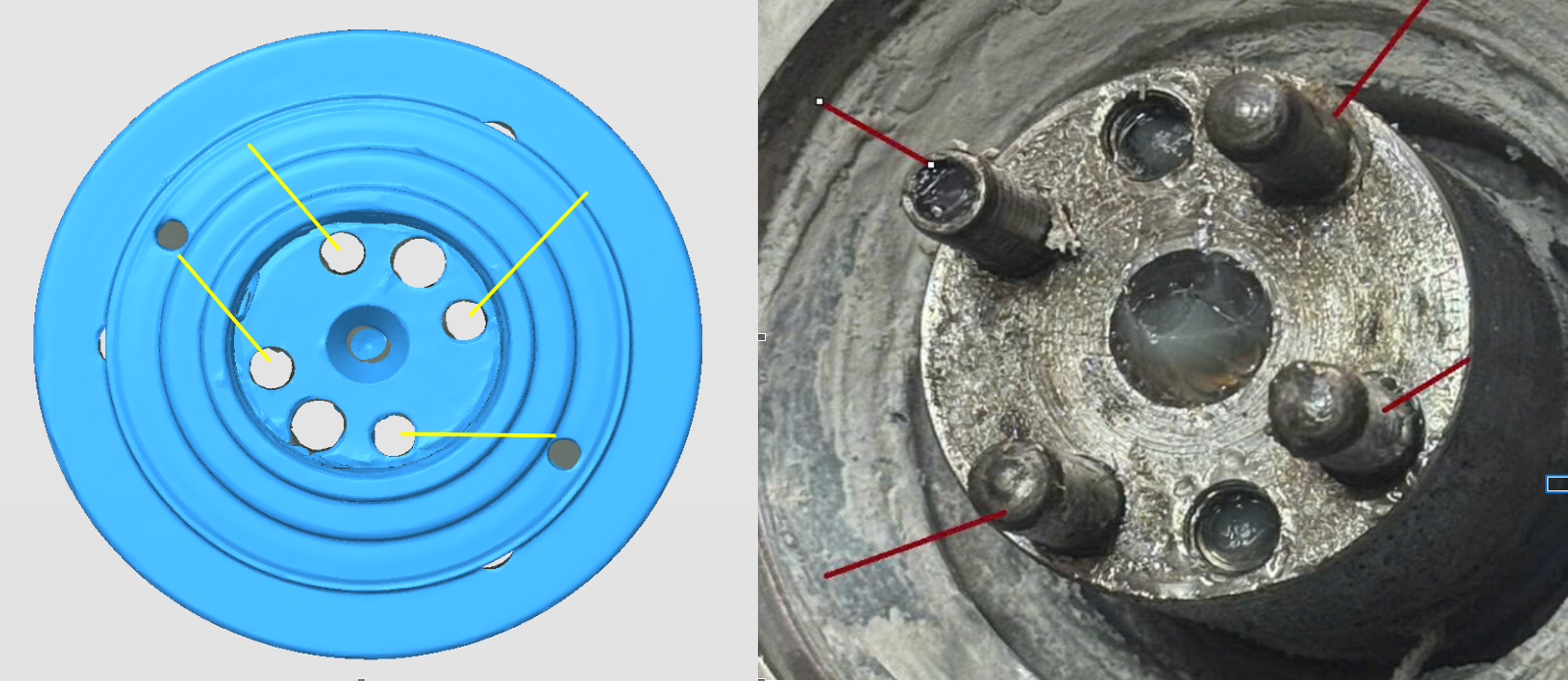

Thiếu data đo kích thước pin định vị.

Cho dù máy scan có tốt nhưng nên kết hợp data scan và đo kích thước các pin, lỗ định vị, các vị trí quan trọng..

vì những vị trí này cần có độ chính xác về kích thước, vị trí, dung sai nhỏ để có thể lắp ráp ok.

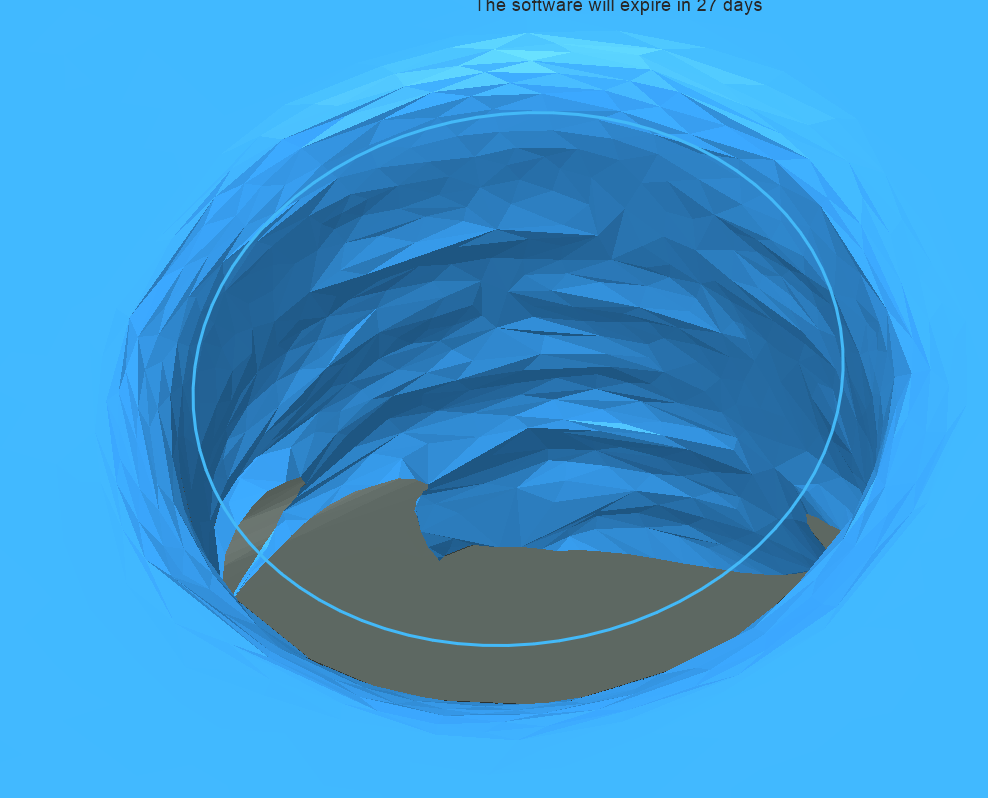

3. Lỗi 3: Các vị trí ren scan độ phân giải kém, không rõ nét.

Các vị trí ren trong lỗ thường khó quét, 1 là do lỗ sâu, 2 là kính thước ren nhỏ nên rất khó quét, do đó khi quét vị trí này cần phải sử dụng độ phân giải nhỏ, dùng tia đơn để lấy rõ nét đường ren, lấy đk đỉnh ren, đáy ren.

Vì nhiều trường hợp ren đặc biệt hoặc là cần chế tạo đúng loại ren để có thể dùng chung bu lông, móc treo có sẵn

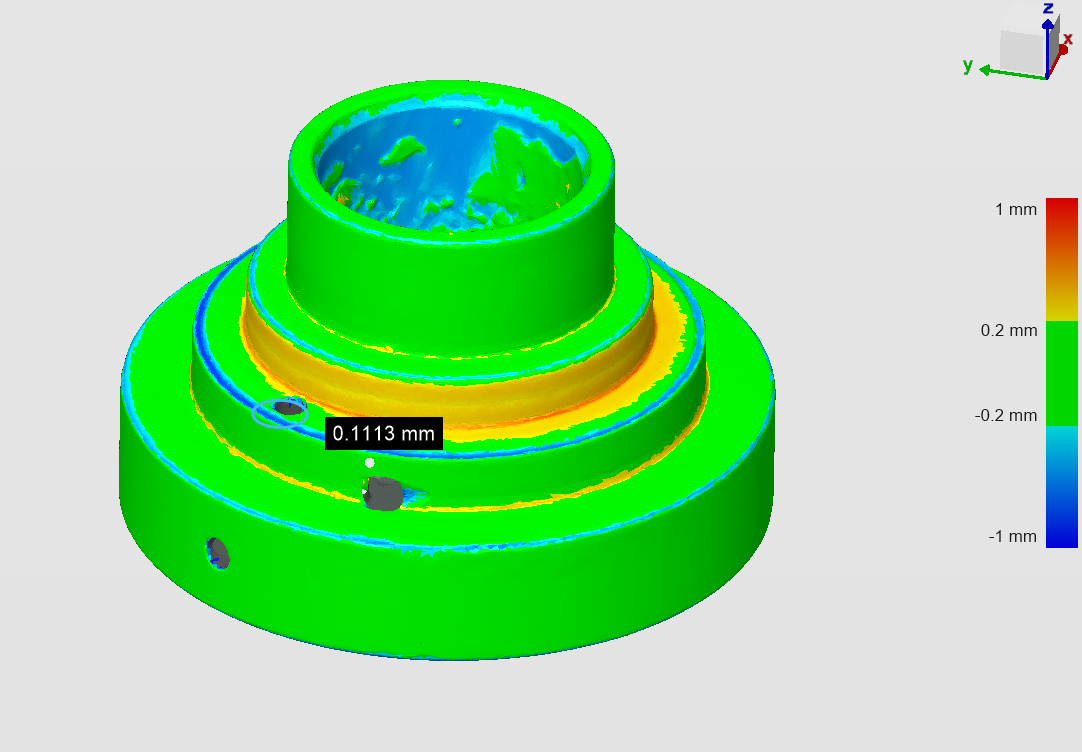

4. Lỗi 4: Sau khi thiết kế, nhất thiết phải xanh hết

Điều này không cần thiết, ví dụ với bề mặt màu vàng bên trên, đang báo + 0.1mm, nhưng kích thước đang chẵn là 75mm, nếu để xanh thì nên để kích thước 74.9mm

điều đó có thể đúng với trường hợp kích thước đó là kt lắp ráp quan trọng với mẫu có sẵn, còn khi tk thì nên để kt chẵn cho dễ gia công và quản lý với kích thước danh nghĩa, không quan trọng.

Hẹn gặp mn ở phần sau nhé

Trân trọng!
