Sai lầm khi thiết kế ngược cánh quạt bằng Auto Surface
Khi thiết kế ngược cánh quạt, nhiều người cho rằng chỉ cần scan 3D, sau đó sử dụng chức năng Auto Surface của phần mềm là có ngay file CAD để sản xuất.
Đây là một quan niệm khá phổ biến nhưng cũng là một trong những sai lầm lớn nhất trong reverse engineering cánh quạt.
Thực tế, Auto Surface chỉ giúp phần mềm tự động bọc bề mặt theo dữ liệu scan chứ không hiểu được nguyên lý thiết kế của cánh quạt. Điều này có thể dẫn đến hàng loạt vấn đề về chất lượng bề mặt, khả năng chế tạo, hiệu suất hoạt động cũng như tuổi thọ của sản phẩm.
Auto Surface là gì?

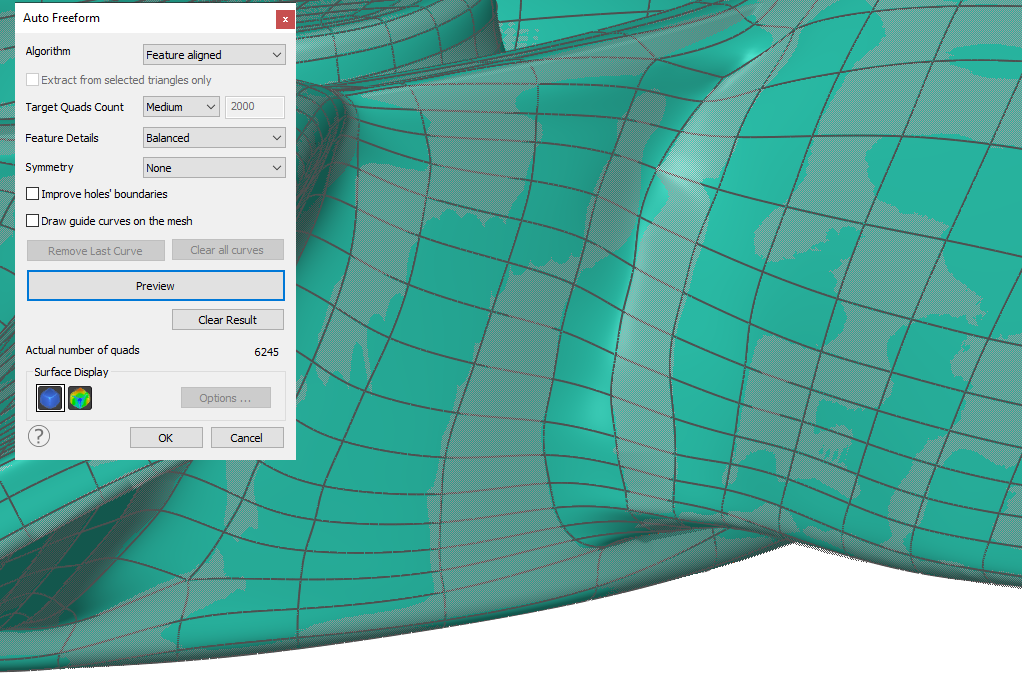

Auto Surface là chức năng tự động tạo các bề mặt NURBS từ dữ liệu mesh thu được sau khi scan 3D cánh quạt.
Ưu điểm của phương pháp này là:
- Nhanh
- Ít thao tác
- Có thể tạo file STEP trong thời gian ngắn
Tuy nhiên, Auto Surface chỉ quan tâm đến việc giảm sai số giữa mesh và surface, chứ không quan tâm đến:
- Độ liên tục bề mặt
- Hình học khí động học
- Độ cong của cánh
- Bán kính chuyển tiếp
- Yêu cầu chế tạo khuôn
Đó chính là nguyên nhân khiến nhiều mô hình CAD nhìn có vẻ giống sản phẩm thật nhưng lại không đạt yêu cầu kỹ thuật.
Dấu hiệu nhận biết mô hình CAD được Auto Surface

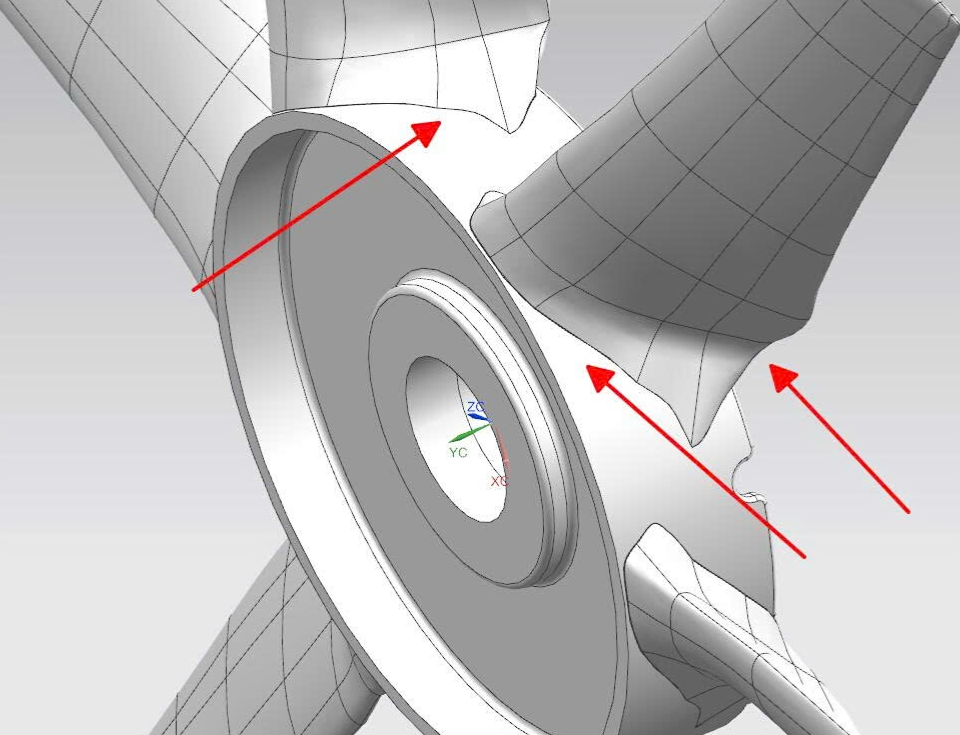

Hình dưới đây là một ví dụ điển hình.
(Chèn hình minh họa của bạn.)

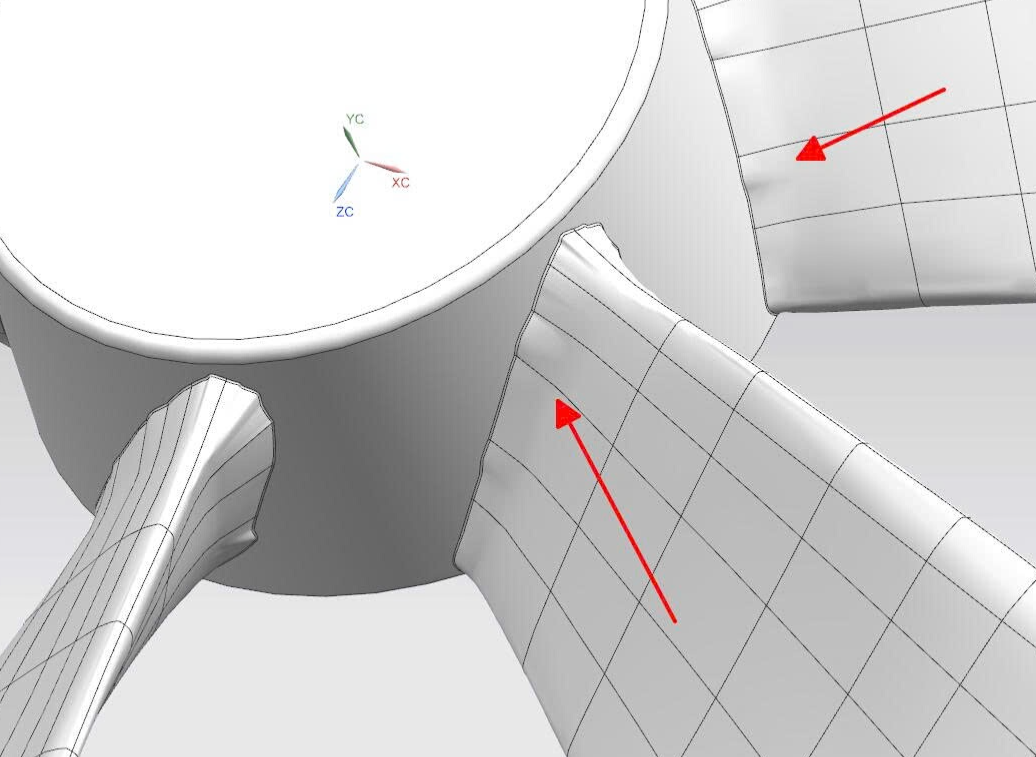

Quan sát kỹ sẽ thấy:
- Gốc cánh xuất hiện các đường nối surface.
- Cánh bị chia thành nhiều patch nhỏ.
- Vùng chuyển tiếp giữa cánh và bầu quạt không còn mượt.
- Có hiện tượng gãy tiếp tuyến giữa các bề mặt.
Đây đều là dấu hiệu của việc phần mềm tự động tạo surface mà không có quá trình dựng lại hình học.
1. Ảnh hưởng đến tính thẩm mỹ của sản phẩm
Đây là hậu quả dễ nhận thấy nhất.
Một cánh quạt được thiết kế đúng sẽ có các bề mặt chuyển tiếp liên tục, mềm mại.
Ngược lại, khi Auto Surface tạo hàng trăm bề mặt nhỏ, các vùng nối thường không đạt độ liên tục hình học (Continuity).
Kết quả là:
- Ánh sáng phản chiếu bị gãy.
- Bề mặt xuất hiện các vết gợn.
- Khi sơn bóng hoặc mạ sẽ lộ rõ các vùng lỗi.
- Sản phẩm nhìn kém chất lượng hơn.
Đối với các sản phẩm cao cấp như:
- cánh quạt ô tô
- quạt điều hòa
- quạt công nghiệp
- turbine
- impeller
đây là lỗi rất khó chấp nhận.
2. Ảnh hưởng đến việc chế tạo khuôn
Đây mới là vấn đề nghiêm trọng nhất.
Trong chế tạo khuôn ép nhựa hoặc khuôn đúc, bề mặt CAD chính là cơ sở để gia công CNC.
Nếu mô hình CAD có quá nhiều patch:
- Dao CNC phải nội suy liên tục.
- Chuyển động của dao không còn mượt.
- Dễ xuất hiện các đường dao.
- Tăng thời gian gia công.
- Khó đánh bóng khuôn.
Nhiều trường hợp sau khi đánh bóng vẫn còn thấy các vết gãy trên bề mặt khuôn vì lỗi xuất phát từ chính mô hình CAD.
Điều này làm tăng đáng kể chi phí sản xuất.
3. Ảnh hưởng đến chất lượng sản phẩm sau khi ép
Khuôn không đẹp sẽ tạo ra sản phẩm không đẹp.
Các lỗi thường gặp gồm:
- Bề mặt có vệt.
- Xuất hiện đường gợn.
- Khó đạt độ bóng yêu cầu.
- Mất tính thẩm mỹ.
Đối với những sản phẩm nhựa cao cấp, chỉ cần một vùng chuyển tiếp không mượt cũng có thể khiến khách hàng đánh giá sản phẩm có chất lượng thấp.
4. Làm giảm hiệu suất khí động học của cánh quạt
Đây là hậu quả mà nhiều người không để ý.
Một cánh quạt hoạt động dựa trên biên dạng khí động học rất chính xác.
Nếu Auto Surface làm thay đổi:
- độ cong của cánh
- góc xoắn
- bán kính mép trước
- bán kính mép sau
- vùng chuyển tiếp tại gốc cánh
thì luồng không khí sẽ thay đổi.
Hệ quả có thể là:
- lưu lượng gió giảm
- áp suất giảm
- hiệu suất giảm
- công suất tiêu thụ tăng
- phát sinh nhiễu động
Chỉ một thay đổi nhỏ trên biên dạng cánh cũng có thể làm đặc tính làm việc của quạt khác với thiết kế ban đầu.
5. Quạt hoạt động ồn hơn
Một bề mặt không liên tục sẽ làm dòng khí bị tách lớp sớm.
Điều này sinh ra:
- tiếng rít
- tiếng ù
- rung động
- cộng hưởng
Đặc biệt ở:
- quạt hướng trục
- quạt ly tâm
- turbine
- impeller tốc độ cao
đây là nguyên nhân làm tăng đáng kể độ ồn khi vận hành.
6. Gây mất cân bằng động
Trong quá trình Auto Surface, hình học của từng cánh có thể không còn hoàn toàn giống nhau.
Khi chế tạo:
- trọng lượng từng cánh thay đổi
- phân bố khối lượng thay đổi
- tâm khối lượng lệch
Kết quả là:
- quạt rung
- bạc đạn nhanh hỏng
- tuổi thọ động cơ giảm
- tăng tiếng ồn
- giảm độ bền toàn bộ hệ thống
7. Khó chỉnh sửa và phát triển sản phẩm
Một mô hình Auto Surface thường có hàng trăm surface nhỏ.
Khi cần:
- thay đổi góc cánh
- tăng chiều dài cánh
- chỉnh góc nghiêng
- thay đổi bán kính bầu quạt
gần như phải sửa rất nhiều bề mặt cùng lúc.
Điều này làm mất rất nhiều thời gian và tăng nguy cơ phát sinh lỗi.
Ngược lại, nếu mô hình được dựng lại đúng quy trình thì việc chỉnh sửa sẽ đơn giản hơn rất nhiều.
Thiết kế ngược cánh quạt đúng phải thực hiện như thế nào?
Một quy trình thiết kế ngược cánh quạt chuyên nghiệp không chỉ dừng lại ở việc scan 3D và Auto Surface.
Thông thường sẽ bao gồm:
- Scan 3D độ chính xác cao.
- Làm sạch dữ liệu mesh.
- Phân tích hình học của cánh.
- Trích xuất các tiết diện (Section).
- Xây dựng các đường dẫn (Guide Curves).
- Dựng lại bề mặt bằng Loft hoặc Boundary Surface.
- Kiểm soát độ liên tục G1 hoặc G2.

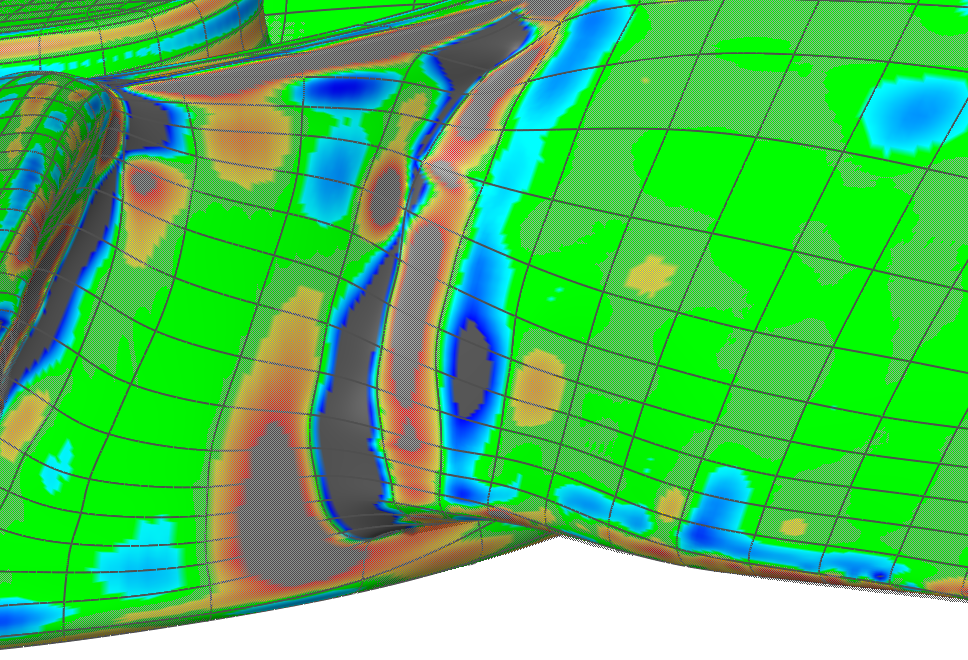

- Kiểm tra Zebra Analysis và Curvature Analysis.
- So sánh sai số với dữ liệu scan.
- Xuất file CAD sạch phục vụ thiết kế, CNC và chế tạo khuôn.

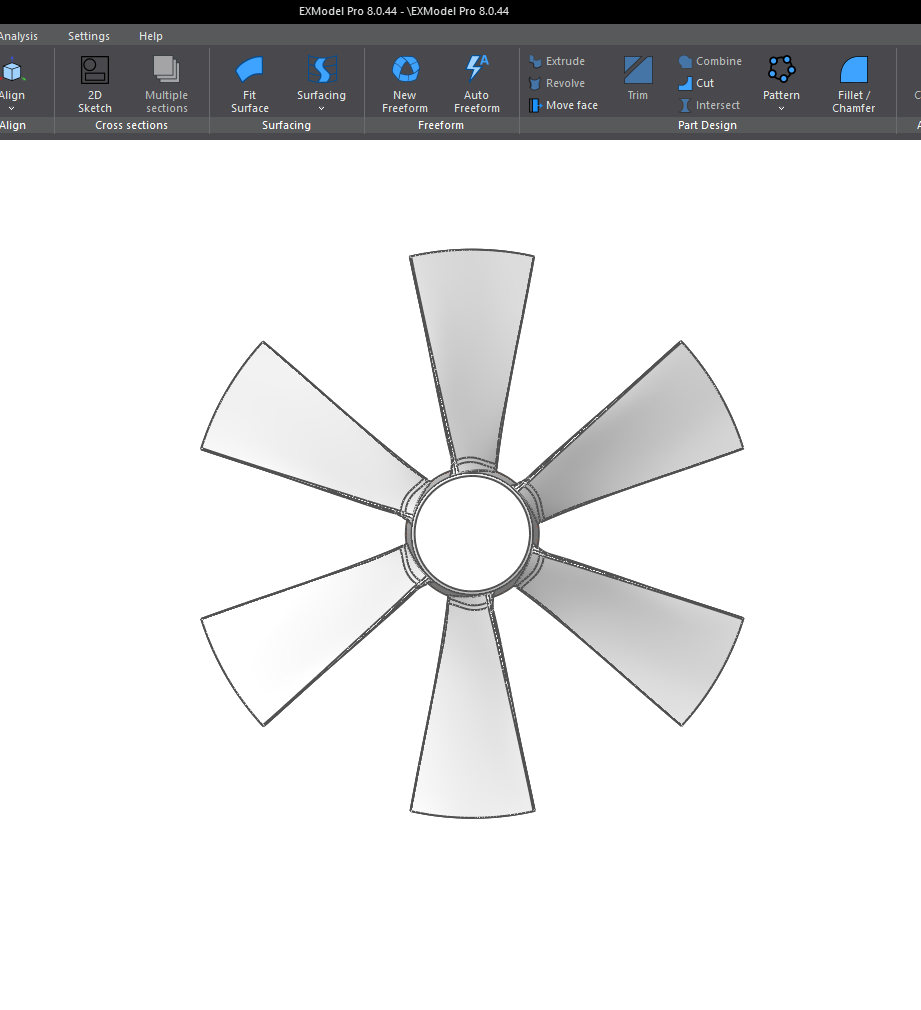

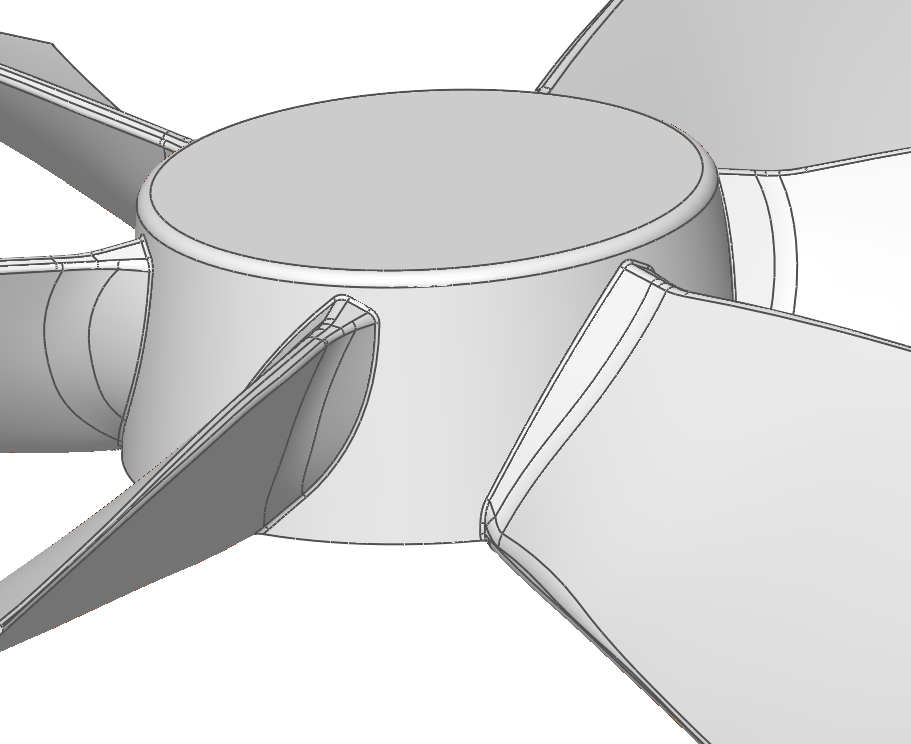

Ảnh cánh quạt được thiết kế chuẩn
Quy trình này tuy mất nhiều thời gian hơn nhưng tạo ra mô hình CAD có chất lượng cao, dễ chỉnh sửa và phù hợp cho sản xuất hàng loạt.
Kết luận
Auto Surface là một công cụ hữu ích để rút ngắn thời gian dựng mô hình, nhưng không nên sử dụng như giải pháp duy nhất trong thiết kế ngược cánh quạt.
Đối với các sản phẩm yêu cầu độ chính xác, tính thẩm mỹ và hiệu suất cao, việc dựng lại hình học theo đúng nguyên lý thiết kế sẽ mang lại nhiều lợi ích hơn:
- Bề mặt mượt và đẹp.
- Thuận lợi cho gia công CNC.
- Khuôn dễ đánh bóng.
- Sản phẩm đạt chất lượng cao.
- Giữ nguyên đặc tính khí động học.
- Giảm rung và tiếng ồn.
- Dễ dàng chỉnh sửa, cải tiến trong tương lai.
Một mô hình CAD chất lượng không chỉ giúp tạo ra sản phẩm giống với mẫu ban đầu mà còn quyết định trực tiếp đến hiệu quả sản xuất và giá trị của sản phẩm cuối cùng.
