Thiết kế ngược giỏi không chỉ biết phần mềm – mà cần nền tảng kỹ thuật toàn diện
Nhiều người cho rằng chỉ cần thành thạo phần mềm như Geomagic Design X, EXModel, SolidWorks hay Siemens NX là có thể làm tốt công việc thiết kế ngược (Reverse Engineering). Thực tế, đây chỉ là một phần rất nhỏ trong toàn bộ quá trình. Để trở thành một kỹ sư thiết kế ngược giỏi, người học cần xây dựng kiến thức theo một lộ trình bài bản, kết hợp giữa lý thuyết, thực hành và kinh nghiệm sản xuất thực tế.
Thiết kế ngược là sự kết hợp của nhiều lĩnh vực kỹ thuật
Mục tiêu của thiết kế ngược không chỉ là dựng lại mô hình CAD từ dữ liệu quét 3D, mà còn phải tạo ra mô hình có thể gia công, lắp ráp, kiểm tra và sản xuất hàng loạt. Vì vậy, kỹ sư thiết kế ngược cần hiểu rõ:
Nguyên lý thiết kế cơ khí.
Dung sai và lắp ghép.
Kỹ thuật đo lường.
Quy trình gia công CNC.
Thiết kế và chế tạo khuôn mẫu.
Công nghệ ép nhựa, đúc kim loại.
Thiết kế sản phẩm công nghiệp.
Phương pháp kiểm tra chất lượng.
Chỉ khi hiểu được mục đích sản xuất của chi tiết, người thiết kế mới có thể tái tạo mô hình CAD chính xác và phù hợp với thực tế.
Lộ trình học thiết kế ngược hiệu quả
Giai đoạn 1: Kiến thức cơ bản về cơ khí
Đây là nền tảng quan trọng nhất.
Người học cần nắm được:

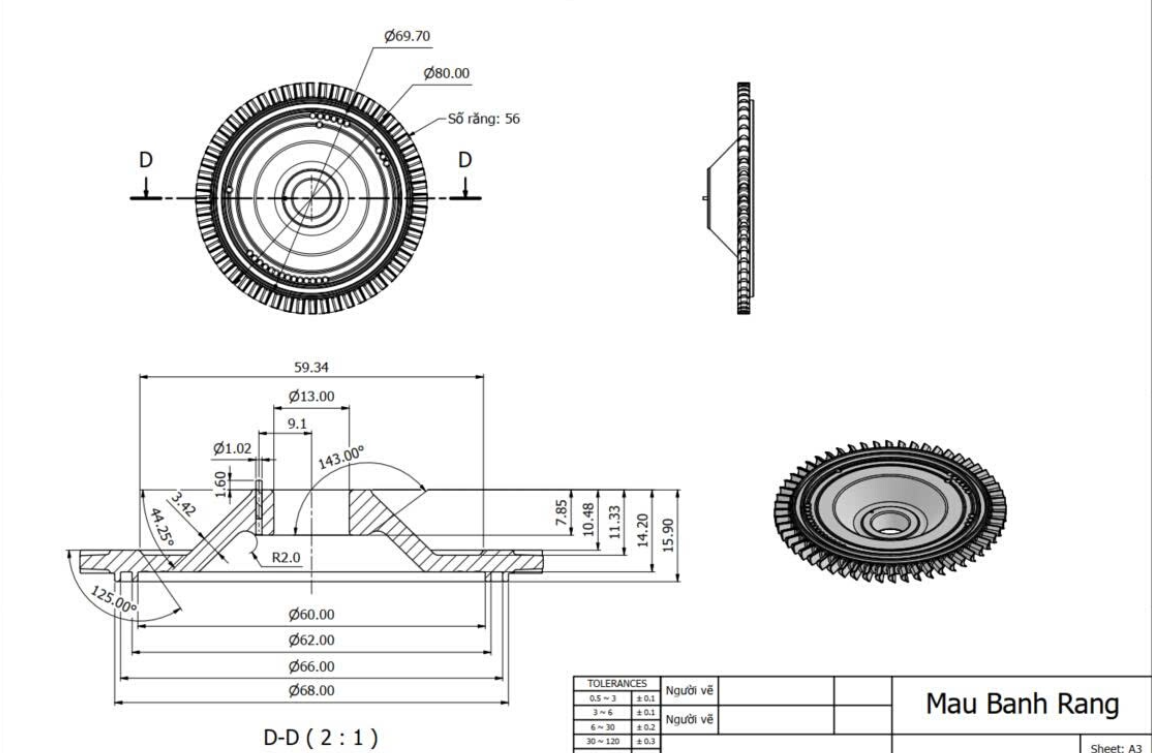

Bản vẽ kỹ thuật.
Tiêu chuẩn kích thước.
Dung sai kích thước và dung sai hình học (GD&T).
Các loại mối ghép.
Vật liệu cơ khí.
Nếu không hiểu bản vẽ kỹ thuật, rất khó xác định đâu là kích thước chức năng cần ưu tiên khi dựng mô hình CAD.

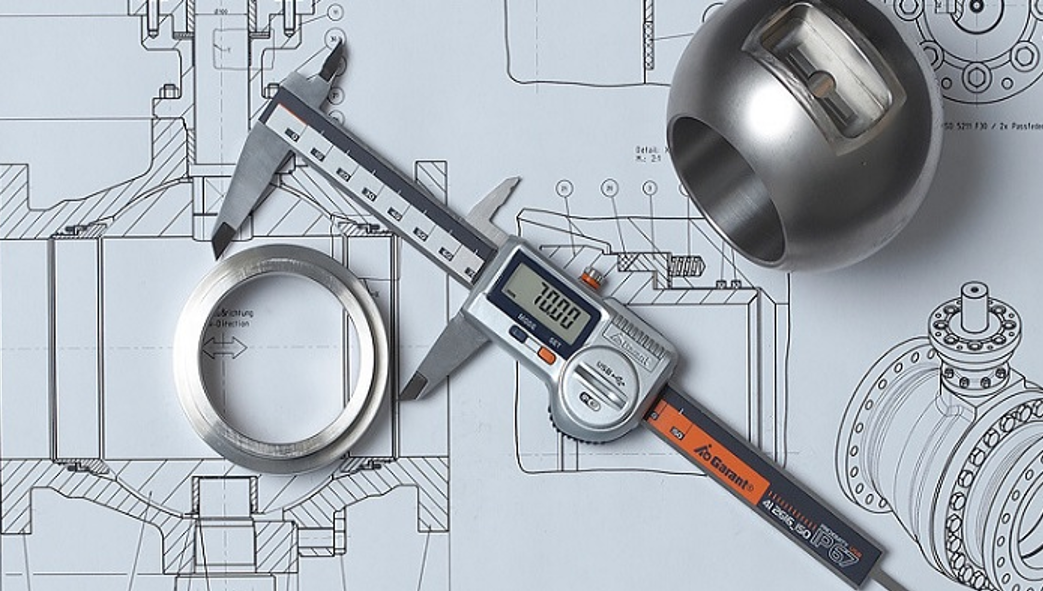

Giai đoạn 2: Kiến thức đo lường
Thiết kế ngược luôn bắt đầu từ dữ liệu đo.
Do đó cần hiểu:
Máy quét 3D.
Máy đo CMM.
Sai số đo.
Hệ tọa độ Datum.
Cách căn chỉnh (Alignment).
Kiểm tra độ chính xác của dữ liệu Scan.
Một kỹ sư giỏi phải biết đánh giá chất lượng dữ liệu trước khi bắt đầu dựng CAD.
Xem video cách máy quét 3D hoạt động như thế nào:
Giai đoạn 3: Thành thạo phần mềm
Sau khi có nền tảng kỹ thuật, người học mới bắt đầu sử dụng các phần mềm chuyên dụng như:
Geomagic Design X
EXModel
SolidWorks
Siemens NX
PolyWorks Inspector
Geomagic Control X
Lúc này, phần mềm chỉ là công cụ để hiện thực hóa kiến thức kỹ thuật đã có.
Phần mềm thiết kế ngược Exmodel xây dựng curve 3D để tạo surface:
Giai đoạn 4: Hiểu quy trình sản xuất
Một mô hình CAD đẹp chưa chắc đã sản xuất được.
Người thiết kế cần hiểu:
Gia công CNC 3 trục, 4 trục, 5 trục.
EDM.
Cắt dây.
Tiện CNC.
Phay CNC.
Gia công tấm.
In 3D.
Đúc áp lực.
Đúc cát.
Ép nhựa.
Nhờ đó có thể thiết kế các bề mặt, bán kính bo, góc thoát khuôn và kết cấu phù hợp với công nghệ chế tạo.
Giai đoạn 5: Thiết kế khuôn và sản phẩm
Đây là cấp độ cao hơn của thiết kế ngược.
Kỹ sư cần hiểu:
Đường phân khuôn.
Góc thoát khuôn.
Độ co ngót vật liệu.
Hệ thống kênh dẫn.
Kết cấu sản phẩm nhựa.
Tăng cứng bằng gân (Rib).
Boss, Snap-fit.
Thiết kế tối ưu cho sản xuất (DFM).
Những kiến thức này giúp mô hình CAD không chỉ giống chi tiết gốc mà còn đáp ứng yêu cầu sản xuất hàng loạt.
Scan 3D và thiết kế ngược khuôn mẫu chính xác là 1 trong những công việc thiết kế ngược khó nhất:
Giai đoạn 6: Kiểm tra và xác nhận chất lượng
Sau khi hoàn thành mô hình CAD, cần kiểm tra:

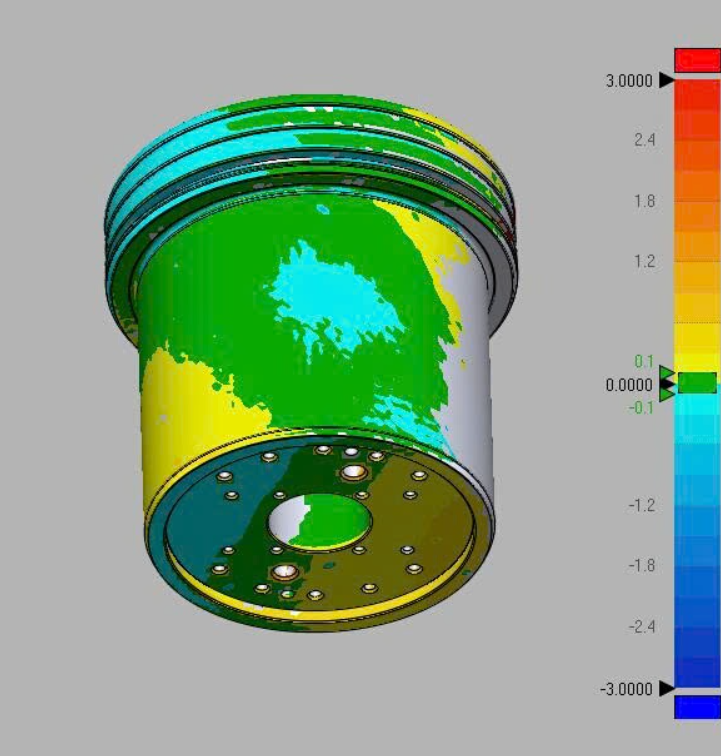

So sánh CAD với dữ liệu Scan.
Kiểm tra sai lệch màu (Color Map).
Đo kích thước.
Kiểm tra GD&T.
Xuất báo cáo Inspection.
Đây là bước bảo đảm mô hình được bàn giao đáp ứng đúng dung sai và yêu cầu kỹ thuật.
Kinh nghiệm thực tế là yếu tố quyết định
Hai kỹ sư có thể sử dụng cùng một phần mềm nhưng cho kết quả rất khác nhau. Người có kinh nghiệm sản xuất sẽ biết:
Giữ lại bề mặt nào.
Loại bỏ sai số nào.
Bổ sung kích thước chuẩn nào.
Thiết kế lại chi tiết để dễ gia công.
Tối ưu cho khuôn ép nhựa hoặc gia công CNC.
Đó là những kỹ năng không thể học chỉ bằng cách xem hướng dẫn sử dụng phần mềm.
Kết luận
Thiết kế ngược là một lĩnh vực liên ngành, đòi hỏi sự kết hợp giữa kiến thức cơ khí, đo lường, công nghệ sản xuất và kỹ năng sử dụng phần mềm. Thành thạo phần mềm chỉ là điều kiện cần; điều kiện đủ là hiểu sâu về quy trình chế tạo và có kinh nghiệm thực tế trong sản xuất.
Một kỹ sư thiết kế ngược giỏi không chỉ biết dựng mô hình CAD chính xác từ dữ liệu quét 3D, mà còn phải tạo ra mô hình có thể gia công, lắp ráp, kiểm tra và đưa vào sản xuất với chất lượng ổn định. Chính sự kết hợp giữa lý thuyết, thực hành và kinh nghiệm thực tế mới tạo nên giá trị của một chuyên gia trong lĩnh vực thiết kế ngược.
