Trong ngành sửa chữa, bảo dưỡng và độ xe máy, bài toán đau đầu nhất thường không nằm ở tay nghề thợ, mà nằm ở linh kiện. Có những chi tiết bị hỏng, mòn hoặc vỡ nhưng hãng đã ngừng sản xuất từ lâu (đối với xe cổ, xe hiếm), hãng không bán rời mà bắt mua cả cụm lớn với chi phí đắt đỏ, hoặc những ý tưởng độ gắp xe, lốc máy độc bản không có sẵn bản vẽ kỹ thuật.
Thay vì ngồi đo đạc mò mẫm bằng thước kẹp hay đắp keo, bả tít nhựa – vốn có độ bền kém và dễ sai lệch dung sai – công nghệ Thiết kế ngược chuyên sâu (Reverse Engineering - RE) chính là câu trả lời thực tế và tối ưu nhất để số hóa và tái tạo mọi chi tiết chính xác đến từng micromet.
Quy Trình Số Hóa Và Tái Tạo Chuẩn Xác Ở CẤP ĐỘ KỸ THUẬT
Quy trình thiết kế ngược tại xưởng được thực hiện nghiêm ngặt qua 4 giai đoạn cốt lõi bởi đội ngũ kỹ sư giàu kinh nghiệm:

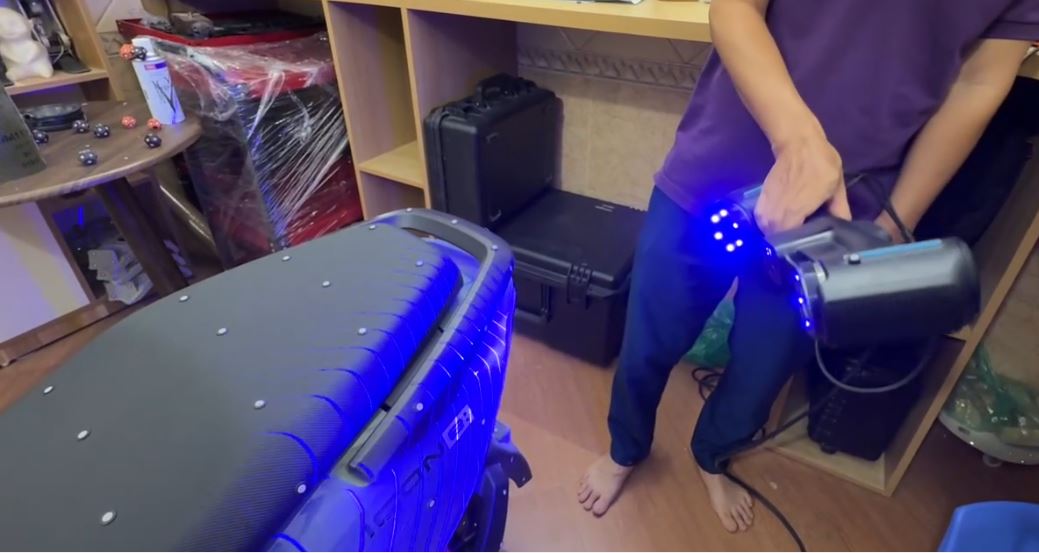

Bước 1: Chuẩn bị bề mặt và Thu nhận dữ liệu đám mây điểm (Point Cloud)
Bản chất của máy quét laser là đo thời gian phản xạ của tia sáng. Đối với các chi tiết mạ chrome bóng (giảm xóc, gương) hoặc nhựa trong suốt (chóa đèn), bề mặt sẽ được xử lý bằng bột xịt chuyên dụng siêu mịn (độ dày chỉ $2 - 5\mu m$) để tránh tán xạ mà không làm thay đổi kích thước thật.
Setting chế độ Scan 3D tiêu chuẩn tại xưởng:
Scan setting độ phân giải: 0.7mm (bắt trọn các đường gân tăng cứng nhỏ nhất).
Độ chính xác máy: 0.02mm (đảm bảo độ khít tuyệt đối cho các mối lắp ren, trục, lỗ).
Độ sáng: Mức độ 1 (mức độ trung bình thấp nhằm tránh nhiễu ánh sáng khi cơ động quét ngoài trời).

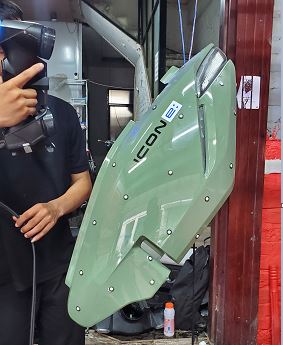

Chiến lược quét: Quét hệ thống điểm định vị toàn cục (
Global Marker) trước ở khoảng cách xa để kiểm soát sai số tích lũy theo thể tích (Volumetric Accuracy), sau đó mới phân vùng quét chi tiết từ trung tâm ra ngoài

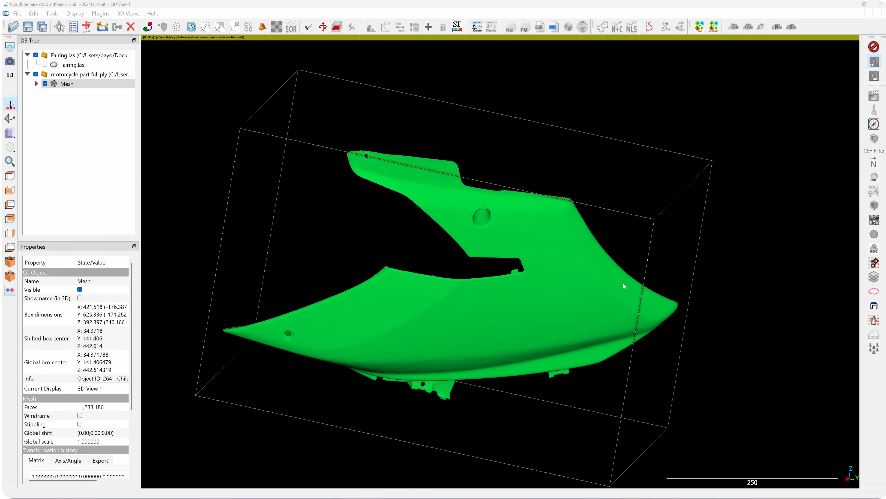

Bước 2: Xử lý lưới (Polygon Mesh) và Căn chỉnh hệ tọa độ (Alignment)
Dữ liệu thô sau khi quét được lọc nhiễu, loại bỏ các điểm đơn độc (Outliers) và trùng phùng thành lưới tam giác (file
.STL/.OBJ). Kỹ sư tiến hành định vị hệ tọa độ chuẩn (Datums Alignment) dựa trên công năng của chi tiết: Xác định rõ Mặt phẳng chuẩn (Primary Datum), Đường thẳng chuẩn (Secondary Datum) và Gốc tọa độ $(0,0,0)$ để đảm bảo tính lắp ghép.

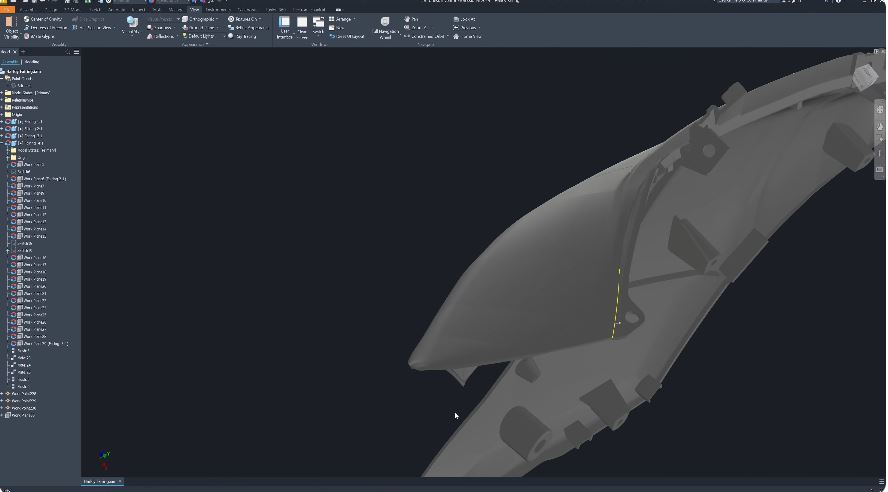

Bước 3: Dựng hình CAD bằng phương pháp lai (Hybrid Modeling)
Không sử dụng phương pháp đắp mặt tự động (Auto Surface) rẻ tiền vốn rất khó gia công, chúng tôi áp dụng Hybrid Modeling trên các phần mềm chuyên dụng như Geomagic Design X, Creo:
Đối với hình học chính xác (Prismatic): Trích xuất thực thể để tìm lại tâm lỗ, bán kính góc bo (Fillet) chuẩn xác nhất của chi tiết trước khi bị mòn. Áp dụng các ràng buộc hình học (GD&T) như độ đồng tâm, độ vuông góc giữa trục và lỗ lắp vòng bi.
Đối với hình học tự do (Freeform): Dựng các dải mặt cong (NURBS Surfaces) kiểm soát độ mượt tiếp tuyến $G1/G2$ để đảm bảo tính khí động học và thẩm mỹ tối đa.
Bước 4: Kiểm tra độ lệch (Deviation Analysis) và Xuất file
Mô hình CAD hoàn thiện sẽ được "chồng" lên file lưới quét 3D ban đầu để chạy thuật toán phân tích phổ màu (Color Map). Mọi vị trí bị mòn, khuyết tật trên chi tiết cũ sẽ hiển thị rõ ràng để kỹ sư tiến hành bù trừ kích thước về dạng lý tưởng xuất xưởng (Nominal Dimension) trước khi xuất file STEP/IGES phục vụ gia công CNC hoặc in 3D.
Ví Dụ thiết kế ngược vành xe
Lời kết
Thiết kế ngược ra đời để xóa bỏ giới hạn độc quyền linh kiện và sự phụ thuộc vào nguồn hàng có sẵn. Mọi chi tiết cơ khí hay biên dạng phức tạp trên xe hai bánh đều có thể được số hóa và tái tạo lại một cách hoàn hảo với thời gian ngắn nhất.
Nếu anh em đang gặp ca khó với những linh kiện khan hiếm hoặc cần phát triển sản phẩm đồ chơi xe máy mới dựa trên phom xe có sẵn, hãy để lại bình luận hoặc liên hệ ngay để cùng lên phương án xử lý tối ưu bằng công nghệ 3D.
