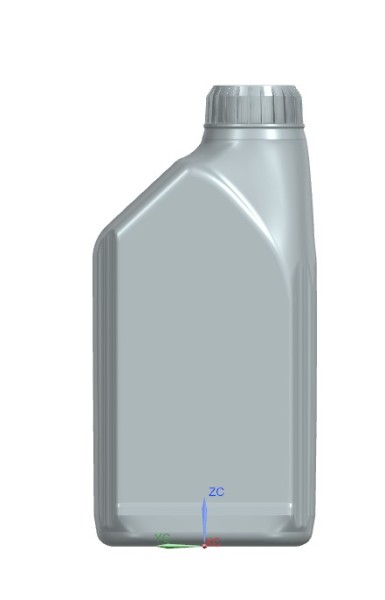

Thiết kế ngược chai(dầu nhớt) có dễ không?
Nhìn bên ngoài, một chai dầu nhớt ô tô hoặc xe máy có vẻ là một chi tiết khá đơn giản. Chai thường được tạo thành từ các bề mặt cong, phần thân chai, cổ chai, đáy chai và một số đường gân hoặc vùng lõm để tăng độ cứng và tạo điểm nhấn cho thiết kế. Tuy nhiên, khi cần thiết kế ngược một vỏ chai dầu nhớt từ mẫu thực tế, công việc lại không đơn giản như hình dáng bên ngoài của nó.
Với người đã có kinh nghiệm về thiết kế 3D và thiết kế ngược, việc dựng lại một mẫu chai dầu nhớt có thể tương đối dễ. Nhưng với người mới bắt đầu, đây lại là một trong những dạng sản phẩm dễ gặp khó khăn, bởi chai thường có rất nhiều bề mặt giao nhau, chuyển tiếp phức tạp và yêu cầu cao về tính thẩm mỹ cũng như độ chính xác của thể tích.
Thiết kế ngược chai dầu nhớt – dễ với người có kinh nghiệm nhưng không đơn giản với người mới
Trong thiết kế ngược, dữ liệu đầu vào thường là mẫu chai thực tế hoặc dữ liệu scan 3D. Từ dữ liệu này, kỹ sư phải phân tích hình dạng, xác định các vùng hình học quan trọng và xây dựng lại mô hình CAD.
Điểm khó đầu tiên nằm ở việc chai dầu nhớt thường không phải là một khối hình học đơn giản.
Một chai có thể bao gồm:
- Bề mặt phẳng hoặc gần phẳng.
- Bề mặt cong theo nhiều hướng.
- Các vùng bo tròn.
- Các đường gân tăng cứng.
- Các vùng lõm hoặc lồi tạo hình.
- Phần vai chai chuyển tiếp từ thân sang cổ.
- Cổ chai và khu vực lắp nắp.
- Đáy chai.
- Các bề mặt chuyển tiếp giữa nhiều vùng hình học khác nhau.
- Biến dạng lồi lõm do nhựa, sử dụng lâu ngày..
Các bề mặt này không tồn tại độc lập mà liên tục giao nhau và chuyển tiếp với nhau. Vì vậy, việc dựng từng mặt riêng biệt chưa phải là phần khó nhất. Phần khó nằm ở việc làm sao để tất cả các mặt đó kết hợp lại thành một sản phẩm có hình dáng đẹp, liên tục và hợp lý.
Khó nhất là xử lý các vùng giao nhau và chuyển tiếp
Đây là điểm mà người mới thiết kế thường gặp khó khăn.
Ví dụ, tại khu vực vai chai, có thể đồng thời xuất hiện sự chuyển tiếp giữa mặt thân, mặt cong, đường gân và phần cổ chai. Nếu dựng các bề mặt riêng biệt rồi ghép lại một cách đơn giản, mô hình CAD có thể vẫn đúng về mặt hình học nhưng khi nhìn trực quan lại không đẹp.
Có thể xuất hiện những vấn đề như:
- Đường giao giữa các bề mặt bị gãy.
- Độ cong chuyển tiếp không đều.
- Đường biên bị méo.
- Vùng bo không liên tục.
- Bề mặt bị phồng hoặc lõm bất thường.
- Hai vùng bề mặt nhìn có vẻ liền nhau nhưng thực tế độ cong thay đổi đột ngột.
Đối với một chi tiết cơ khí thông thường, một số vấn đề về thẩm mỹ có thể không quá nghiêm trọng. Nhưng với chai dầu nhớt – một sản phẩm bao bì được sản xuất hàng loạt và trực tiếp xuất hiện trước khách hàng, hình dáng bên ngoài rất quan trọng.
Chỉ cần một vùng chuyển tiếp không đẹp, sản phẩm sau khi sản xuất có thể nhìn thấy sự khác biệt ngay trên bề mặt chai.
Đó cũng là lý do tại sao kinh nghiệm xử lý bề mặt và tư duy thiết kế ngược đóng vai trò rất quan trọng.
Scan 3D giúp thu thập chính xác hình dạng chai thực tế
Đối với những chai đã có sẵn mẫu thực tế nhưng không còn bản vẽ hoặc dữ liệu CAD, phương pháp phổ biến là sử dụng scan 3D để thu thập hình dạng.
Quá trình có thể bắt đầu từ việc quét toàn bộ chai để tạo ra dữ liệu mesh 3D. Dữ liệu scan giúp kỹ sư nhìn thấy chính xác hình dạng thực tế của mẫu, bao gồm cả những vùng cong, gân, bo và các chi tiết mà việc đo thủ công rất khó thực hiện.
Tuy nhiên, scan 3D chỉ là bước thu thập dữ liệu.
Dữ liệu scan không đồng nghĩa với mô hình CAD hoàn chỉnh.
Sau khi có mesh, kỹ sư vẫn phải phân tích dữ liệu, xác định các vùng hình học, dựng các mặt và curve cần thiết, sau đó xây dựng lại mô hình CAD có cấu trúc hợp lý.
Đây chính là phần việc quan trọng của quá trình thiết kế ngược chai dầu nhớt.
Độ dày chai là yếu tố đặc biệt quan trọng
Một yêu cầu khác khiến thiết kế chai dầu nhớt khác với việc chỉ dựng lại hình dáng bên ngoài là độ dày thành chai.
Chai dầu nhớt thường được sản xuất bằng vật liệu nhựa và cần đảm bảo độ dày thành phù hợp với công nghệ sản xuất. Nếu chỉ dựng đúng hình dạng bên ngoài mà không kiểm soát độ dày, mô hình CAD có thể không đáp ứng được yêu cầu thực tế.
Đặc biệt, tại những khu vực có hình dạng phức tạp, độ dày có thể thay đổi hoặc khó kiểm soát.
Do đó, khi thiết kế ngược, cần xem xét đồng thời:
Hình dạng bên ngoài → độ dày thành → hình dạng bên trong → thể tích chứa.
Đây là chuỗi yếu tố liên quan trực tiếp với nhau.
Thể tích chai phải được kiểm soát chính xác
Đối với chai dầu nhớt, một thông số rất quan trọng là thể tích thực tế của chai.
Ví dụ, một sản phẩm được thương mại hóa với dung tích 1 lít thì thiết kế không thể chỉ quan tâm đến việc "nhìn giống chai mẫu". Mô hình phải được kiểm tra để đảm bảo thể tích bên trong phù hợp với yêu cầu sản phẩm.
Nếu thể tích không chính xác, có thể xảy ra tình trạng:
- Chai không đủ dung tích yêu cầu.
- Chai có thể tích dư quá lớn.
- Lượng nhựa sử dụng không phù hợp.
- Trọng lượng chai thay đổi.
- Sản phẩm thực tế sau sản xuất không đạt yêu cầu.
Vì vậy, trong quá trình thiết kế ngược, kiểm tra thể tích và độ dày nên được xem là một phần của quy trình chứ không phải bước kiểm tra bổ sung sau cùng.
Không chỉ cần giống mẫu, mô hình CAD còn phải có khả năng sản xuất
Một mô hình CAD thiết kế ngược tốt không đơn giản là mô hình "giống mesh".
Đối với chai dầu nhớt, kỹ sư cần cân nhắc đến mục đích sử dụng của mô hình: làm khuôn, chỉnh sửa thiết kế, cải tiến sản phẩm, tạo mẫu thử hoặc phục vụ sản xuất.
Mô hình cần có hình học hợp lý, bề mặt liên tục và có thể tiếp tục chỉnh sửa khi cần.
Đặc biệt, nếu khách hàng muốn thay đổi dung tích từ 800 ml lên 1 lít, thay đổi hình dáng thân chai, điều chỉnh cổ chai hoặc thay đổi vị trí đường gân, mô hình CAD được dựng tốt sẽ giúp quá trình chỉnh sửa thuận lợi hơn rất nhiều.
Quy trình thiết kế ngược chai dầu nhớt tại thietkenguoc.com.vn
Đối với một mẫu chai thực tế, quy trình thiết kế ngược có thể được thực hiện theo các bước cơ bản:
1. Tiếp nhận mẫu thực tế và yêu cầu kỹ thuật
Xác định mục tiêu thiết kế, dung tích yêu cầu, kích thước tổng thể, vật liệu và các khu vực cần giữ nguyên.
2. Scan 3D mẫu chai
Thu thập dữ liệu hình học thực tế của chai bằng thiết bị scan 3D phù hợp.
3. Xử lý và phân tích dữ liệu scan
Làm sạch dữ liệu, kiểm tra sai số và phân tích các vùng bề mặt.
4. Dựng mô hình CAD
Xây dựng lại các curve, surface và solid dựa trên dữ liệu scan kết hợp với tư duy thiết kế kỹ thuật.
5. Kiểm soát các vùng giao nhau
Tinh chỉnh các vùng chuyển tiếp, bo góc và đường giao giữa các bề mặt để đảm bảo hình dáng sản phẩm đẹp và liên tục.
6. Kiểm tra độ dày
Kiểm tra độ dày thành chai và các khu vực có nguy cơ thay đổi độ dày bất thường.
7. Kiểm tra thể tích
Tính toán thể tích bên trong để đảm bảo phù hợp với dung tích yêu cầu.
8. So sánh CAD với dữ liệu scan
Mô hình CAD được kiểm tra lại bằng cách so sánh trực tiếp với dữ liệu scan 3D nhằm xác định các khu vực sai lệch.
Sau khi hoàn tất, khách hàng có thể nhận được mô hình CAD 3D phục vụ chỉnh sửa, thiết kế khuôn, tạo mẫu hoặc sản xuất tùy theo mục đích sử dụng.
Thiết kế ngược chai dầu nhớt – không khó nếu làm đúng quy trình
Có thể nói, thiết kế ngược chai dầu nhớt không phải là bài toán quá khó đối với kỹ sư có kinh nghiệm, nhưng lại là bài toán khá dễ gây khó khăn cho người mới.
Điểm quan trọng không nằm ở việc "vẽ được một cái chai", mà nằm ở việc tạo ra một mô hình CAD đẹp về hình dáng, hợp lý về bề mặt, đúng về kích thước, kiểm soát được độ dày và đảm bảo đúng thể tích yêu cầu.
Đặc biệt với các sản phẩm bao bì được sản xuất số lượng lớn, một sai lệch nhỏ trong thiết kế có thể ảnh hưởng đến khuôn, lượng nhựa sử dụng, trọng lượng sản phẩm và dung tích thực tế.
Với kinh nghiệm trong scan 3D và thiết kế ngược, chúng tôi có thể hỗ trợ doanh nghiệp chuyển đổi từ mẫu chai thực tế → dữ liệu scan 3D → mô hình CAD chính xác, đồng thời kiểm tra lại mô hình bằng dữ liệu scan để hạn chế sai lệch trước khi đưa sang các công đoạn tiếp theo.
Nếu doanh nghiệp đang có một mẫu chai dầu nhớt nhưng không có bản vẽ hoặc file CAD gốc, thiết kế ngược là giải pháp giúp nhanh chóng số hóa lại sản phẩm và tạo cơ sở dữ liệu CAD phục vụ cho quá trình cải tiến, thiết kế khuôn và sản xuất.
Trân trọng!
