Độ khó khi thiết kế các mẫu có bề mặt Freeform

Trong lĩnh vực cơ khí, khuôn mẫu, sản phẩm nhựa, ô tô, hàng không hay thiết kế sản phẩm công nghiệp, bề mặt Freeform ngày càng được sử dụng nhiều. Đây là những bề mặt có hình dạng tự do, không tuân theo các dạng hình học cơ bản như mặt phẳng, mặt trụ, mặt cầu hay mặt côn. Những đường cong mềm mại của thân xe, cánh quạt, vỏ sản phẩm, tay cầm, tượng nghệ thuật, khuôn ép nhựa… đều có thể chứa rất nhiều vùng Freeform.

Thoạt nhìn, một mẫu Freeform có thể không quá phức tạp. Tuy nhiên, khi bắt tay vào thiết kế hoặc thiết kế ngược từ dữ liệu scan 3D, đây lại là một trong những bài toán khó nhất. Khó không chỉ nằm ở việc tạo ra một bề mặt có hình dáng giống mẫu thực tế, mà còn nằm ở việc tạo ra một mô hình CAD đúng hình học, liên tục, dễ chỉnh sửa và có thể sản xuất được.

1. Khó xác định hình học ban đầu

Với một chi tiết thông thường, kỹ sư có thể dễ dàng nhận biết đâu là mặt phẳng, đường tròn, lỗ, mặt trụ hay mặt côn. Chỉ cần đo kích thước, xác định tâm, bán kính và các ràng buộc là có thể dựng lại mô hình tương đối nhanh.

Nhưng với Freeform, vấn đề hoàn toàn khác.

Một bề mặt có thể không có một bán kính cố định. Độ cong có thể thay đổi liên tục theo từng vị trí. Hai khu vực nhìn bằng mắt có vẻ giống nhau nhưng thực tế lại có độ cong khác nhau. Vì vậy, người thiết kế phải quyết định bề mặt đó nên được xây dựng bằng những đường cong nào, bao nhiêu section, bao nhiêu guide curve và cách kiểm soát chúng ra sao.

Đây chính là lý do thiết kế Freeform phụ thuộc rất nhiều vào kinh nghiệm của người thiết kế, chứ không đơn thuần là khả năng sử dụng phần mềm CAD.

2. Dữ liệu scan 3D không phải là CAD

Đối với thiết kế ngược, khó khăn còn lớn hơn khi dữ liệu đầu vào là mesh từ máy scan 3D.

Máy quét có thể tạo ra hàng triệu điểm hoặc hàng triệu tam giác. Mesh nhìn rất chi tiết, thậm chí có thể giống mẫu thật đến mức mắt thường khó phân biệt. Nhưng mesh không chứa trực tiếp các thông tin hình học như bán kính, đường tâm, mặt phẳng hay quan hệ tham số của CAD.

Do đó, từ một mesh Freeform để tạo thành mô hình CAD hoàn chỉnh là một quá trình chuyển đổi rất phức tạp.

Phần mềm có thể hỗ trợ tự động tạo surface, nhưng nếu chỉ dựa vào chức năng tự động thì kết quả đôi khi chỉ là một bề mặt “ôm” theo mesh. Bề mặt đó có thể nhìn rất đẹp nhưng lại không thực sự phù hợp cho thiết kế kỹ thuật.

3. Bài toán không chỉ là “giống mẫu”

Một sai lầm phổ biến khi thiết kế ngược Freeform là chỉ quan tâm đến việc mô hình CAD có giống mẫu scan hay không.

Trong thực tế, một mô hình CAD tốt phải đáp ứng nhiều yêu cầu hơn.

Bề mặt phải có độ liên tục tốt, đặc biệt tại những vị trí giao nhau. Các vùng chuyển tiếp cần tránh bị gãy hoặc tạo ra biến dạng bất thường. Nếu dùng mô hình để làm khuôn, gia công CNC hoặc sản xuất hàng loạt, bề mặt còn phải đảm bảo khả năng gia công và kiểm soát dung sai.

Ví dụ, hai mô hình CAD có thể đều sai lệch trung bình chỉ vài phần mười milimet so với mesh. Tuy nhiên, một mô hình có surface mượt, ít patch và cấu trúc hợp lý sẽ có giá trị sử dụng cao hơn rất nhiều so với mô hình gồm quá nhiều patch nhỏ, đường biên rối và độ cong biến đổi bất thường.

4. Quản lý đường cong là một trong những phần khó nhất

Trong thiết kế Freeform, đường cong đóng vai trò cực kỳ quan trọng.

Nếu chọn quá ít đường section, bề mặt có thể không bám đúng hình dạng mẫu. Nếu chọn quá nhiều đường, mô hình lại trở nên phức tạp, khó kiểm soát và dễ xuất hiện hiện tượng “lượn sóng”.

Đặc biệt, khi dựng surface từ nhiều đường cong, người thiết kế phải kiểm soát độ liên tục giữa các đường. Chỉ một vài điểm điều khiển bị lệch cũng có thể khiến toàn bộ bề mặt xuất hiện biến dạng.

Vì vậy, người có kinh nghiệm thường không cố gắng “bám” từng chi tiết nhỏ của mesh. Thay vào đó, họ tìm cách hiểu xu hướng hình học tổng thể của sản phẩm rồi xây dựng lại bề mặt một cách có kiểm soát.

5. Continuity của bề mặt rất quan trọng

Một mô hình Freeform chuyên nghiệp không chỉ cần đúng vị trí mà còn cần đúng độ chuyển tiếp.

Có thể hiểu đơn giản:

G0: hai bề mặt gặp nhau tại cùng vị trí.
G1: ngoài việc gặp nhau, hướng tiếp tuyến cũng liên tục.
G2: độ cong được chuyển tiếp mượt hơn.

Đối với những sản phẩm yêu cầu bề mặt đẹp như vỏ xe, sản phẩm tiêu dùng, khuôn nhựa hoặc các chi tiết có yêu cầu thẩm mỹ cao, chỉ đạt G0 thường chưa đủ.

Đây cũng là lý do một mô hình nhìn trên màn hình có vẻ hoàn hảo nhưng khi phản xạ ánh sáng hoặc đưa vào sản xuất lại phát hiện ra những vùng bề mặt không đẹp.

6. Freeform càng lớn càng khó kiểm soát

Khi kích thước mẫu tăng lên, vấn đề cũng trở nên phức tạp hơn.

Một chi tiết nhỏ có thể được scan và dựng lại tương đối dễ dàng. Nhưng với thân xe, khuôn lớn, vỏ máy, thân tàu hoặc các sản phẩm có kích thước lớn, chỉ một sai lệch nhỏ ở nhiều vùng cũng có thể tạo thành sai lệch đáng kể trên toàn bộ sản phẩm.

Ngoài ra, các mẫu lớn còn có thể bị biến dạng trong quá trình sử dụng, vận chuyển hoặc gá đặt. Khi đó, kỹ sư phải phân biệt đâu là hình dạng thiết kế thực sự và đâu là biến dạng của mẫu.

7. Freeform trong khuôn mẫu còn khó hơn

Đối với khuôn ép nhựa, bài toán không dừng lại ở việc tái tạo hình dạng bên ngoài.

Người thiết kế phải tính đến chiều dày sản phẩm, độ co ngót vật liệu, góc thoát khuôn, đường phân khuôn, hệ thống lõi – lòng khuôn và khả năng gia công.

Một bề mặt Freeform rất đẹp trên CAD chưa chắc đã là một thiết kế khuôn tốt. Nếu không kiểm soát tốt hướng mở khuôn hoặc góc thoát, sản phẩm có thể không lấy ra được khỏi khuôn.

Vì vậy, thiết kế Freeform trong thiết kế ngược thường là sự kết hợp giữa scan 3D, xử lý mesh, dựng surface, CAD và kiến thức công nghệ sản xuất.

8. Phần mềm mạnh vẫn không thay thế được người thiết kế

Các phần mềm như Dassault Systèmes CATIA, Siemens NX, 3D Systems Geomagic Design X hay các phần mềm CAD/Reverse Engineering chuyên nghiệp ngày nay có rất nhiều công cụ hỗ trợ Freeform.

Chúng có thể tự động fit surface, tạo patch, dựng surface theo mesh, phân tích độ cong và kiểm tra sai lệch. Tuy nhiên, phần mềm chỉ cung cấp công cụ. Quyết định surface nên được dựng như thế nào vẫn phụ thuộc rất lớn vào kỹ sư.

Đây cũng là lý do hai người sử dụng cùng một dữ liệu scan và cùng một phần mềm nhưng có thể tạo ra hai mô hình CAD có chất lượng hoàn toàn khác nhau.

9. Kiểm tra sau khi thiết kế là bước bắt buộc

Sau khi hoàn thành mô hình Freeform, không nên chỉ nhìn bằng mắt và kết luận rằng mô hình đã đúng.

Một quy trình thiết kế ngược chuyên nghiệp nên thực hiện so sánh trực tiếp CAD với dữ liệu scan 3D.

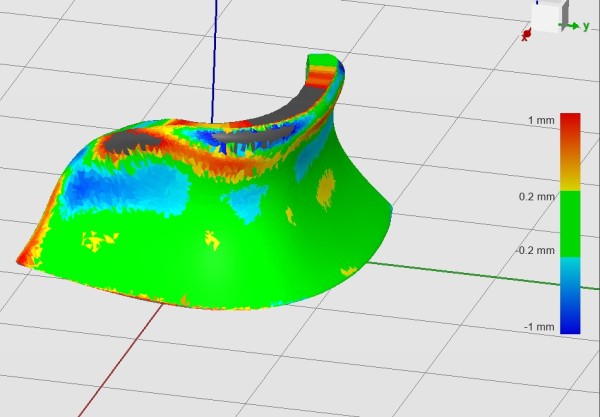

Có thể sử dụng bản đồ màu sai lệch, section, deviation analysis, curvature analysis hoặc kiểm tra từng vùng quan trọng. Qua đó có thể phát hiện những khu vực CAD bị lõm, phồng hoặc lệch khỏi mẫu thực tế.

Quan trọng hơn, cần phân biệt giữa sai lệch do thiết kế và sai lệch do dữ liệu scan. Nếu mesh đầu vào đã có nhiễu hoặc biến dạng mà người thiết kế cố gắng bám theo toàn bộ dữ liệu đó, mô hình CAD cuối cùng có thể bị “học” luôn những sai số của mẫu.

Kết luận

Thiết kế các mẫu có bề mặt Freeform là một trong những công việc đòi hỏi nhiều kinh nghiệm nhất trong thiết kế ngược. Thách thức không nằm đơn thuần ở việc tạo ra một mô hình giống với mẫu thực tế, mà là tạo ra một mô hình đúng hình dạng, mượt về bề mặt, hợp lý về cấu trúc CAD, dễ chỉnh sửa và phù hợp với công nghệ sản xuất.

Đặc biệt trong thiết kế ngược từ scan 3D, kỹ sư phải làm việc với một lượng dữ liệu rất lớn nhưng lại không được phép phụ thuộc hoàn toàn vào dữ liệu đó. Mesh chỉ là “dấu vết” của hình dạng thực tế; nhiệm vụ của người thiết kế là từ những dữ liệu đó hiểu được ý đồ hình học và xây dựng lại một mô hình CAD có tính kỹ thuật.

Vì vậy, với những mẫu Freeform phức tạp, một máy scan 3D có độ chính xác cao chưa chắc đã quyết định chất lượng cuối cùng. Chất lượng của toàn bộ quy trình còn phụ thuộc vào khả năng xử lý mesh, kinh nghiệm dựng surface, kiến thức CAD, hiểu biết về công nghệ sản xuất và đặc biệt là khả năng kiểm tra – xác nhận mô hình sau khi hoàn thành.

Nói một cách đơn giản: scan 3D có thể giúp chúng ta thu được hình dạng của sản phẩm, nhưng để biến hình dạng đó thành một mô hình CAD thực sự có giá trị thì vẫn cần rất nhiều kỹ thuật và kinh nghiệm.
