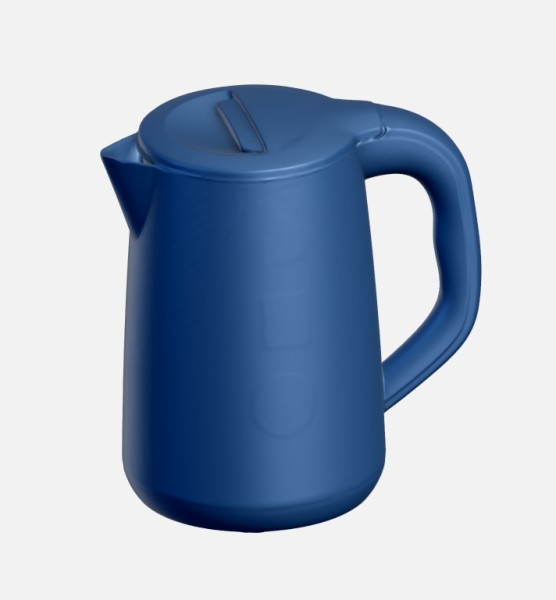

Dịch vụ Scan 3D và Thiết kế ngược ấm siêu tốc – Từ dữ liệu quét đến mô hình CAD sẵn sàng sản xuất

1. Giới thiệu

• Ấm siêu tốc là một trong những sản phẩm điện gia dụng được sản xuất với số lượng rất lớn.
• Do nhu cầu cải tiến sản phẩm, thay đổi kiểu dáng, thay khuôn hoặc phát triển sản phẩm mới, nhiều doanh nghiệp cần scan 3D và thiết kế ngược mẫu ấm hiện có.
• Tuy nhiên, đây không phải là sản phẩm đơn giản vì gồm rất nhiều chi tiết nhựa, kim loại và linh kiện lắp ráp có yêu cầu độ chính xác cao.

2. Những dạng ấm siêu tốc thường gặp

Có nhiều loại ấm siêu tốc khác nhau như:

• Vỏ nhựa hoàn toàn
• Vỏ inox kết hợp nhựa
• Vỏ sơn màu
• Vỏ phủ nhám
• Ấm hai lớp chống nóng
• Các mẫu có màn hình hiển thị nhiệt độ
• Các mẫu điều khiển điện tử

Mỗi loại sẽ có phương pháp scan và thiết kế khác nhau.

3. Khách hàng có thể yêu cầu những hạng mục nào?

Thông thường khách hàng sẽ lựa chọn một trong các phương án sau.

Phương án 1: Chỉ scan 3D

Khách hàng chỉ cần:

• Mesh STL
• Point Cloud
• OBJ
• Dữ liệu để tự Inspection
• Dữ liệu để tự thiết kế

Đây là phương án có chi phí thấp nhất.

Phương án 2: Scan từng linh kiện

Ví dụ:

• Vỏ trên
• Vỏ dưới
• Tay cầm
• Nắp
• Đế
• Công tắc
• Các chi tiết nhựa

Sau đó khách hàng tự dựng CAD.

Phương án 3: Scan và thiết kế ngược toàn bộ sản phẩm

Bao gồm:

• Scan toàn bộ
• Thiết kế CAD từng chi tiết
• Lắp ráp Assembly
• Kiểm tra sai số
• Xuất STEP, Parasolid...

Đây là dịch vụ được các nhà máy sử dụng nhiều nhất.

4. Khó khăn lớn nhất khi scan ấm siêu tốc

4.1 Ấm vỏ inox rất khó quét

Đây là nhóm khó nhất.

Nguyên nhân:

• Inox phản xạ ánh sáng mạnh
• Gây nhiễu tia quét
• Không thể scan trực tiếp

Giải pháp:

• Xịt bột scan chuyên dụng
• Quét toàn bộ bề mặt
• Sau khi hoàn thành phải vệ sinh sạch lớp bột

Đây là bước bắt buộc để thu được dữ liệu chính xác.

4.2 Sản phẩm có rất nhiều chi tiết

Một chiếc ấm có thể bao gồm:

• Vỏ
• Tay cầm
• Nắp
• Đế
• Công tắc
• Linh kiện điện
• Giá đỡ
• Các chốt nhựa
• Ron cao su
• Lẫy khóa

Tất cả đều phải được tháo rời trước khi scan.

4.3 Có nhiều vùng khuất

Sau khi tháo sản phẩm cần:

• Scan mặt ngoài
• Scan mặt trong
• Scan từng linh kiện
• Ghép dữ liệu

Nếu bỏ sót một khu vực sẽ ảnh hưởng đến toàn bộ quá trình thiết kế.

5. Thiết kế ngược mới là công việc khó nhất

Nhiều người cho rằng chỉ cần có dữ liệu scan là có thể dựng CAD.

Thực tế hoàn toàn khác.

Thiết kế ngược không phải là vẽ lại mô hình theo dữ liệu scan, mà là tái tạo một mô hình CAD có thể đưa vào sản xuất hàng loạt.

Người kỹ sư phải hiểu đầy đủ:

• Nguyên lý lắp ráp
• Kết cấu sản phẩm
• Công nghệ ép nhựa
• Dung sai lắp ghép
• Độ co ngót của vật liệu
• Hướng tháo khuôn
• Độ dày thành sản phẩm
• Gân tăng cứng
• Góc thoát khuôn
• Vị trí bắt vít
• Kết cấu snap-fit (ngàm, hook)
• Độ bền của các chi tiết chịu lực

Nếu chỉ sao chép hình dạng mà không xử lý các yếu tố trên thì sản phẩm có thể không lắp được, lắp bị hở, quá chặt hoặc nhanh hỏng trong quá trình sử dụng.

6. Điều chỉnh lắp ráp Assembly là bước bắt buộc

Sau khi hoàn thành CAD của từng chi tiết, kỹ sư cần tiến hành lắp ráp toàn bộ sản phẩm trên phần mềm 3D.

Mục tiêu của bước này là:

• Kiểm tra khả năng lắp ráp
• Kiểm tra va chạm giữa các chi tiết
• Điều chỉnh khe hở lắp ghép
• Kiểm tra hành trình đóng mở của nắp
• Kiểm tra vị trí công tắc
• Kiểm tra các điểm bắt vít
• Kiểm tra các ngàm khóa
• Đảm bảo các linh kiện điện có đủ không gian lắp đặt

Đây là công đoạn quyết định sản phẩm có thể sản xuất và hoạt động đúng như thiết kế hay không.

7. Quy trình dịch vụ Scan 3D và thiết kế ngược ấm siêu tốc

1. Tiếp nhận mẫu và yêu cầu kỹ thuật.
2. Đánh giá loại vật liệu và phương án scan phù hợp.
3. Tháo rời toàn bộ sản phẩm.
4. Xịt bột scan (đối với bề mặt inox hoặc bề mặt phản quang).
5. Scan 3D từng chi tiết.
6. Xử lý và ghép dữ liệu Mesh.
7. Dựng mô hình CAD cho từng chi tiết.
8. Lắp ráp toàn bộ sản phẩm trên phần mềm 3D.
9. Kiểm tra, điều chỉnh dung sai và kết cấu lắp ghép.
10. So sánh CAD với dữ liệu scan để kiểm tra sai số.
11. Bàn giao dữ liệu CAD theo yêu cầu của khách hàng.
12. Hỗ trợ chỉnh sửa, cải tiến thiết kế theo yêu cầu của khach hàng ( nếu có)

8. Sản phẩm bàn giao

Khách hàng có thể nhận:

• File STEP
• File x_t
• File STL
• File Mesh
• Báo cáo sai số CAD so với dữ liệu Scan
• Assembly hoàn chỉnh
• Bản vẽ kỹ thuật (nếu yêu cầu)...

9. Vì sao nên chọn thietkenguoc.com.vn?

• Kinh nghiệm scan các sản phẩm gia dụng và linh kiện cơ khí.
• Sử dụng máy quét 3D độ chính xác cao.
• Có khả năng xử lý bề mặt inox, nhựa bóng và các vật liệu khó quét.
• Đội ngũ kỹ sư thiết kế ngược hiểu công nghệ ép nhựa, dung sai lắp ghép và kết cấu sản phẩm.
• Quy trình kiểm tra CAD bằng dữ liệu scan trước khi bàn giao.
• Có thể đáp ứng từ nhu cầu scan dữ liệu đến thiết kế ngược hoàn chỉnh phục vụ chế tạo khuôn và sản xuất.

10. Kết luận

Thiết kế ngược một chiếc ấm siêu tốc không đơn thuần là dựng lại hình dáng bên ngoài. Giá trị của dự án nằm ở khả năng tái tạo chính xác từng chi tiết, tối ưu kết cấu lắp ráp, xử lý dung sai, tính đến độ co ngót của vật liệu và đảm bảo sản phẩm sau khi sản xuất có thể lắp ráp ổn định, vận hành đúng chức năng và đạt yêu cầu chất lượng. Chính vì vậy, việc lựa chọn đơn vị vừa có năng lực scan 3D, vừa có kinh nghiệm thiết kế ngược và am hiểu công nghệ sản xuất sẽ quyết định thành công của toàn bộ dự án.
