Cách Chọn Máy Quét 3D Cho Cơ Khí Chính Xác & Khuôn Mẫu: 7 Tiêu Chí Quan Trọng Trước Khi Mua

Trong bối cảnh ngành cơ khí chế tạo ngày càng yêu cầu độ chính xác cao, thời gian sản xuất ngắn và khả năng số hóa dữ liệu nhanh chóng, máy quét 3D đã trở thành thiết bị không thể thiếu đối với nhiều doanh nghiệp. Từ thiết kế ngược (Reverse Engineering), kiểm tra kích thước (Inspection), chế tạo khuôn mẫu đến gia công CNC, một chiếc máy scan 3D phù hợp sẽ giúp doanh nghiệp tiết kiệm hàng trăm giờ đo đạc và nâng cao chất lượng sản phẩm.

Tuy nhiên, trên thị trường hiện nay có rất nhiều dòng máy với mức giá từ vài chục triệu đến hàng tỷ đồng. Vậy làm thế nào để chọn được máy quét 3D phù hợp với nhu cầu thực tế? Dưới đây là 7 tiêu chí quan trọng mà bạn nên cân nhắc trước khi đầu tư.

1. Xác định đúng mục đích sử dụng

Đây là yếu tố quan trọng nhất quyết định việc lựa chọn máy.

Nếu doanh nghiệp của bạn chủ yếu:

Thiết kế ngược chi tiết cơ khí.
Sao chép linh kiện không có bản vẽ.
Gia công CNC.
Kiểm tra sai lệch sản phẩm sau gia công.
Chế tạo khuôn ép nhựa, khuôn đúc, khuôn dập.

Thì nên ưu tiên những dòng máy có độ chính xác cao, dữ liệu ổn định và phần mềm hỗ trợ xử lý chuyên nghiệp.

2. Độ chính xác quyết định chất lượng dữ liệu

Nhiều người chỉ quan tâm đến tốc độ quét mà bỏ qua độ chính xác.

Đối với cơ khí chính xác và khuôn mẫu, nên lựa chọn máy có độ chính xác từ 0.02 mm đến 0.03 mm.

Độ chính xác càng cao sẽ giúp:

Thiết kế ngược nhanh hơn.
Mô hình CAD khớp với sản phẩm thực tế.
Giảm thời gian chỉnh sửa sau khi dựng CAD.
Đảm bảo chất lượng khi gia công CNC hoặc chế tạo khuôn.

Nếu chỉ scan tượng, đồ nội thất hoặc sản phẩm mỹ thuật thì không cần đầu tư máy có độ chính xác quá cao.

3. Chọn công nghệ quét phù hợp

Hiện nay có hai công nghệ phổ biến:

Máy scan ánh sáng cấu trúc (Structured Light)

Ưu điểm

Độ phân giải cao ( máy đắt tiền)
Thu được nhiều chi tiết nhỏ ( máy đắt tiền)
Có thể thiết kế ngược tốt với mẫu nhỏ và dòng máy đắt tiền.
Inspection ( dòng máy cao cấp)

Thích hợp cho:

Chi tiết cơ khí.
Sản phẩm nhựa.
Linh kiện điện tử.

Tuy nhiên dòng này chỉ phù hợp với các mẫu nhỏ, nhiều gân rib nhỏ, không phù hợp với các mẫu khuôn lớn, độ bóng cao.
Cân khả năng quét di động, thích hợp với nhiều loại địa hình thì cũng không nên chọn dòng máy này.

Máy scan Laser 3D

Ưu điểm

Quét nhanh.
Quét được vật lớn.
Ít bị ảnh hưởng bởi ánh sáng môi trường.
Quét tốt bề mặt tối hoặc kim loại.

Thích hợp cho:

Khuôn lớn.
Kết cấu thép.
Ô tô.
Hàng không.
Đóng tàu.

Tuy nhiên nếu yêu cầu scan các mẫu nhỏ và nhiều gân rib cho inspection thì không nên chọn dòng máy laser vì laser thường là dòng cầm tay ( trừ dòng gắn cánh tay robot) nên khi quét mẫu nhỏ nhiều gân rib nhỏ dễ bị nhiễu và data không chính xác như dòng ánh sáng trắng cố định.

4. Vùng quét (FOV) phải phù hợp với sản phẩm

Không phải máy có vùng quét lớn là tốt nhất.

Nếu thường xuyên quét:

Khuôn nhỏ.
Linh kiện CNC.
Chi tiết cơ khí nhỏ.

Nên chọn máy có vùng quét nhỏ để đạt độ chi tiết cao.

Nếu quét:

Thân xe.
Khuôn lớn.
Máy móc công nghiệp.
Kết cấu hàn.

Thì vùng quét lớn sẽ giúp tăng tốc độ làm việc đáng kể.

Freescan UE Pro 2 là 1 trong những dòng máy có FOV ( khẩu độ quét) lớn nhất hiện nay:

5. Tốc độ quét ảnh hưởng trực tiếp đến năng suất

Một máy scan nhanh có thể giúp doanh nghiệp tiết kiệm hàng chục giờ mỗi tuần.

Đặc biệt với các đơn vị cung cấp dịch vụ scan 3D, tốc độ quét cao đồng nghĩa với:

Hoàn thành nhiều dự án hơn.
Giảm thời gian thi công tại hiện trường.
Tăng doanh thu.
Giảm chi phí nhân công.

Nếu phải scan hàng trăm chi tiết mỗi tháng, tốc độ là yếu tố rất đáng để đầu tư.

6. Phần mềm đi kèm cũng quan trọng không kém phần cứng

Một hệ thống scan 3D tốt không chỉ nằm ở thiết bị mà còn ở phần mềm.

Phần mềm cần hỗ trợ:

Xử lý dữ liệu Mesh.
Làm sạch dữ liệu.
Căn chỉnh nhiều lần quét.
Xuất STL, OBJ, PLY.
So sánh CAD với dữ liệu Scan.
Báo cáo Inspection.
Kết nối với Geomagic Design X, EXModel, PolyWorks hoặc các phần mềm CAD/CAM phổ biến.

Một phần mềm mạnh sẽ giúp rút ngắn đáng kể thời gian xử lý dữ liệu sau khi quét.

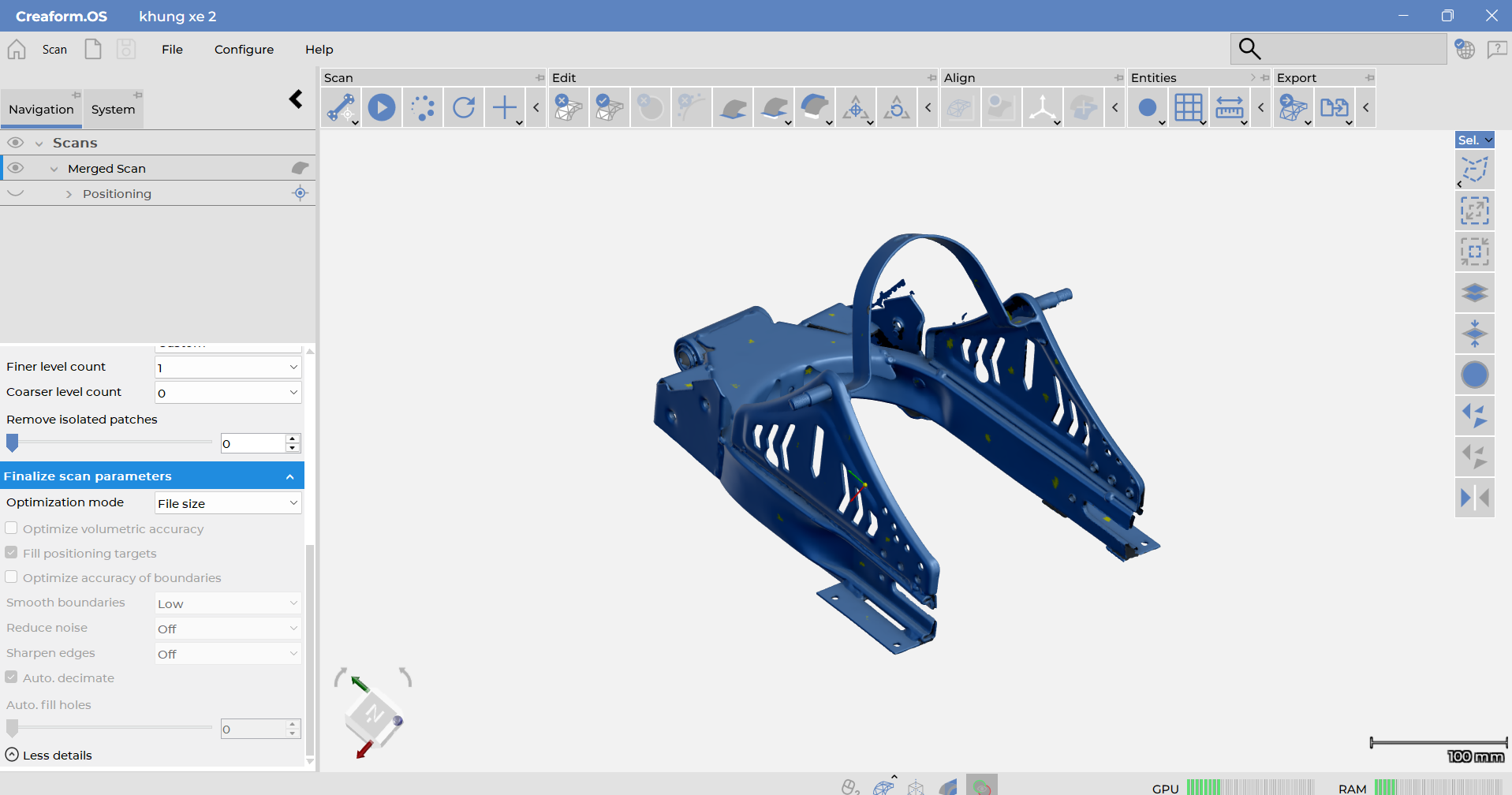

Creaform OS là 1 trong những phần mềm Scan mạnh nhất hiện nay:

7. Chọn máy phù hợp với ngân sách

Không phải doanh nghiệp nào cũng cần đầu tư máy có giá hàng tỷ đồng.

Bạn có thể tham khảo:

Dưới 100 triệu

Phù hợp:

Cá nhân.
Trung tâm đào tạo.
Thiết kế sản phẩm nhỏ
Scan mô hình.

100 – 250 triệu

Phù hợp:

Xưởng cơ khí nhỏ.
Thiết kế ngược.
Kiểm tra kích thước cơ bản.

250 – 600 triệu

Phù hợp:

Xưởng gia công CNC.
Nhà máy khuôn mẫu.
Doanh nghiệp sản xuất.

Trên 600 triệu

Phù hợp:

Inspection độ chính xác cao.
Hàng không.
Ô tô.
Công nghiệp nặng.
Doanh nghiệp có nhu cầu quét liên tục với sản lượng lớn

Một số dòng máy scan 3D công nghiệp đáng tham khảo

Tùy theo nhu cầu sử dụng, bạn có thể cân nhắc các dòng máy sau:

Handy3D Black/Elite – Thiết kế ngược và Inspection rất tốt
Handy3D Pro – Phiên bản tiết kiệm của Creaform chi phí thấp, phù hợp xưởng cơ khí vừa và nhỏ.
FreeScan Combo – Kết hợp laser và hồng ngoại, phù hợp xưởng cơ khí chính xác nhỏ và trung bình mà tiết kiệm chi phí.
FreeScan UE Pro 2 – Độ chính xác cao, thích hợp khuôn mẫu, cơ khí chính xác và đo kiểm, phù hợp xưởng cơ khí trung bình lớn mà vẫn tiết kiệm
Einscan Rigil: Độ chính xác 0.04mm cho doanh nghiệp vừa và nhỏ, cần độ chính xác và tốc độ trung bình.
Link tham khảo giá dòng máy einscan rigil tại đây:
https://thietkenguoc.com.vn/shining-3d-einscan-rigil-may-scan-3d-chinh-hang_-giai-phap-quet-mau-nho-den-trung-binh

Kết luận

Việc lựa chọn máy quét 3D không nên chỉ dựa vào giá bán mà cần xem xét tổng thể về độ chính xác, tốc độ quét, công nghệ, vùng quét, phần mềm và nhu cầu thực tế. Một khoản đầu tư đúng ngay từ đầu sẽ giúp doanh nghiệp nâng cao chất lượng sản phẩm, rút ngắn thời gian thiết kế, giảm sai số trong gia công và nhanh chóng thu hồi vốn.

Nếu bạn vẫn chưa biết nên chọn dòng máy nào cho xưởng cơ khí hoặc doanh nghiệp của mình, hãy liên hệ với thietkenguoc.com.vn. Chúng tôi sẽ tư vấn giải pháp phù hợp theo nhu cầu thực tế, ngân sách đầu tư và quy mô sản xuất, đồng thời hỗ trợ demo máy, đào tạo sử dụng và chuyển giao công nghệ để bạn khai thác tối đa hiệu quả của hệ thống scan 3D.

Mời quý KH xem video sau về chọn máy quét mẫu cơ khí và khuôn mẫu chính xác, hy vọng giúp ích được cho công việc của quý KH:
