Chia sẻ kinh nghiệm sử dụng máy Einscan HD Pro & Pro 2x v2

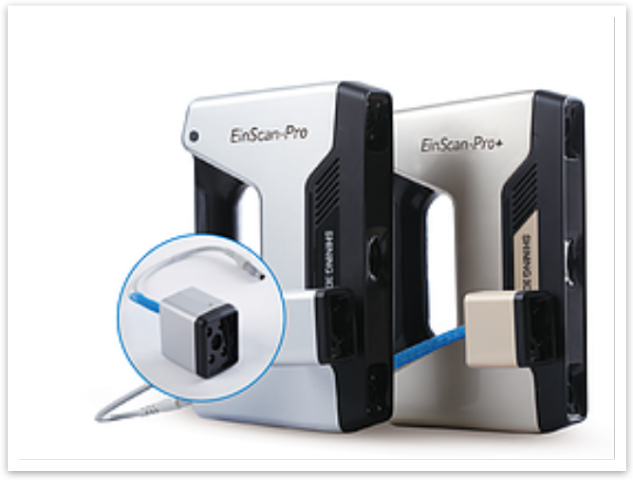

Einscan HD Pro & Pro 2X về về hình dáng và chức năng giống nhau đến 90%, chỉ khác nhau là Einscan HD Pro có chế độ Scan độ nét cao HD.
Dưới đây mình chia sẻ kinh nghiệm sử dụng Einscan HD Pro:

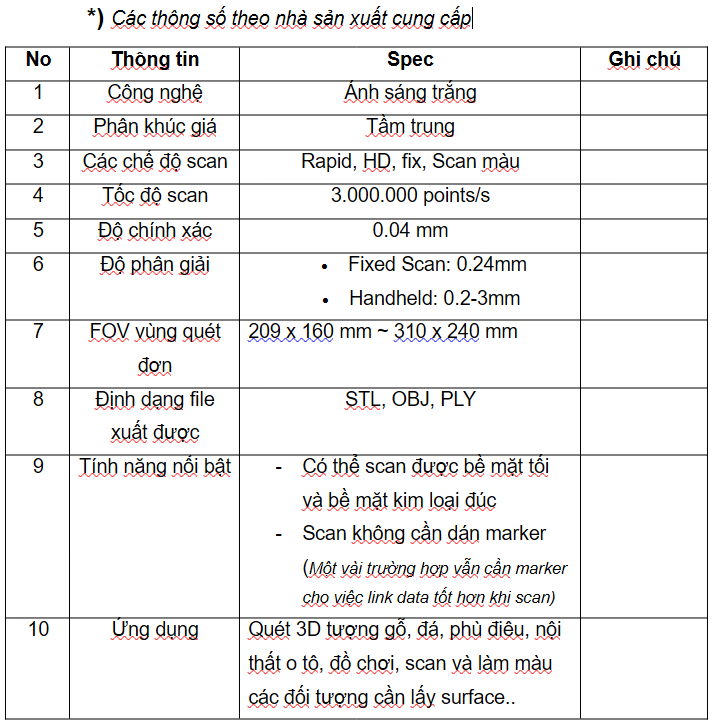

CÁC CHỨC NĂNG CỦA MÁY
II-1: CHỨC NĂNG MÁY
Máy có chức quét để xây 3D đối tượng phục vụ cho nhu cầu lưu trữ, phục dựng, CNC, in 3D… ngoài ra hãng còn cung cấp chức năng đo lường đo giản ngay trên app Scan.
II-2: CÁC CHẾ ĐỘ SCAN.

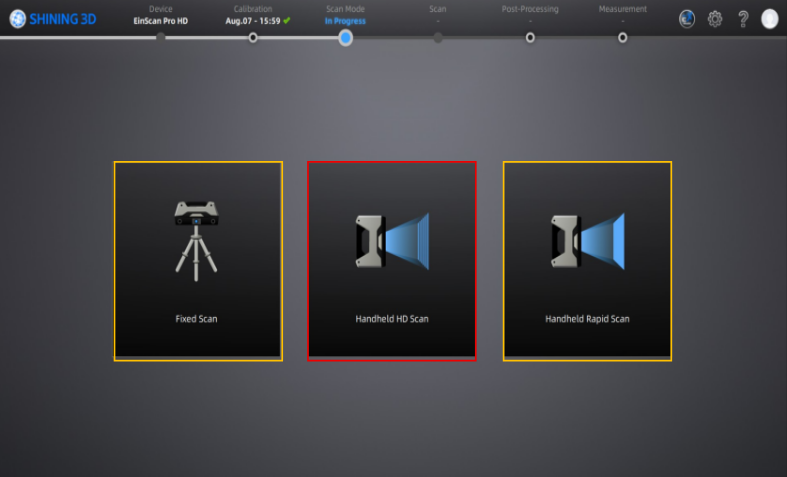

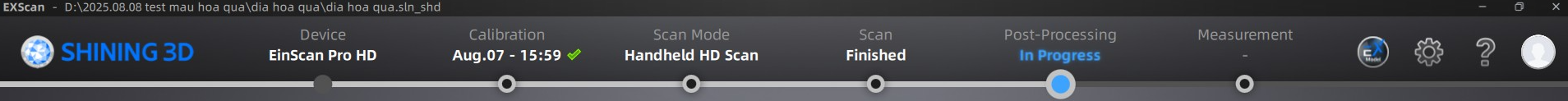

Máy có 3 chế độ scan: Fixed Scan/Handheld HD Scan/Handheld
*) Rapid Scan.
1. Chế độ Rapid:
Rapid là chế độ scan nhanh của máy, tốc độ thu thập dữ liệu lên đến 3.000.000 points/s giúp giảm thời gian scan mẫu.
Độ phân giải nhà sản xuất cho phép điều chỉnh ở chế độ này:thông số điều chỉnh độ phân giải từ 0.4 đến 1.0 tùy theo từng mẫu.
Chế độ này phù hợp với quét tượng, gỗ đá yêu cầu tốc độ cao, file sau scan cần chỉnh sửa làm mịn bằng phần mềm thứ 2 sẽ tốt cho CNC hơn
2. Chế độ Scan HD:
- Độ phân giải: 0.2 - 0.3 mm
- Tốc độ scan: Chậm hơn so với Rapid, ở chế độ này máy yêu cầu đưa tay chậm hơn, nếu đưa tay nhanh máy hay báo lost tracking, scan ở chế độ này nên dùng marker để cho độ chính xác cao hơn.
Ở chế độ này máy quét chậm nhưng cho độ nét cao có thể CNC luôn với mẫu bề mặt đẹp.

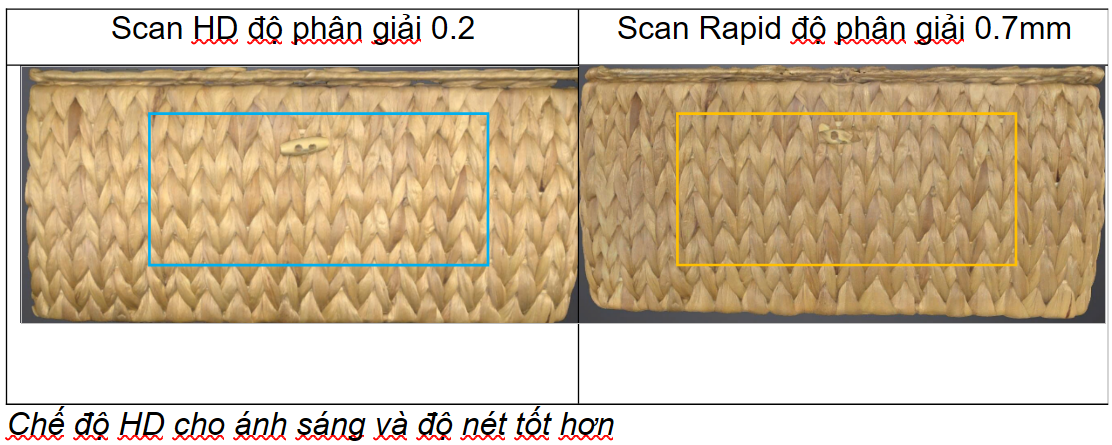

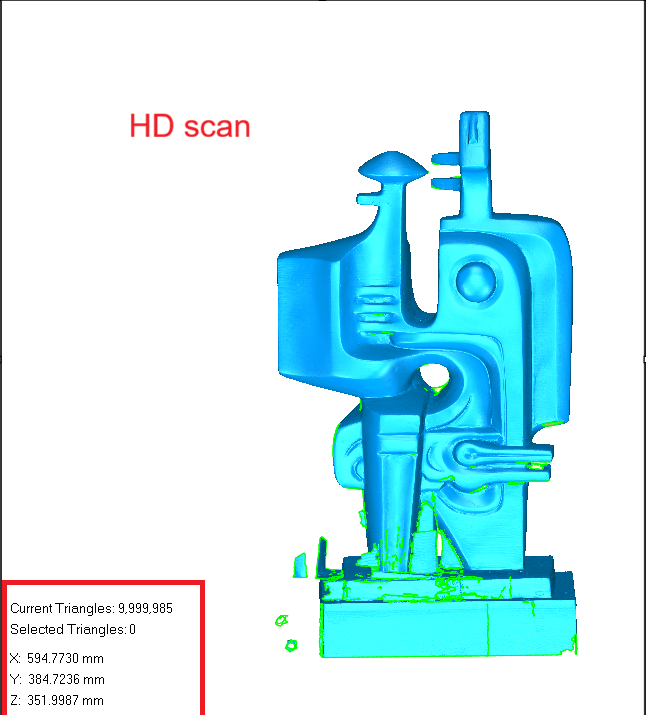

Hình ảnh 1 kết quả 1 số mẫu scan HD và so sánh với Rapid:

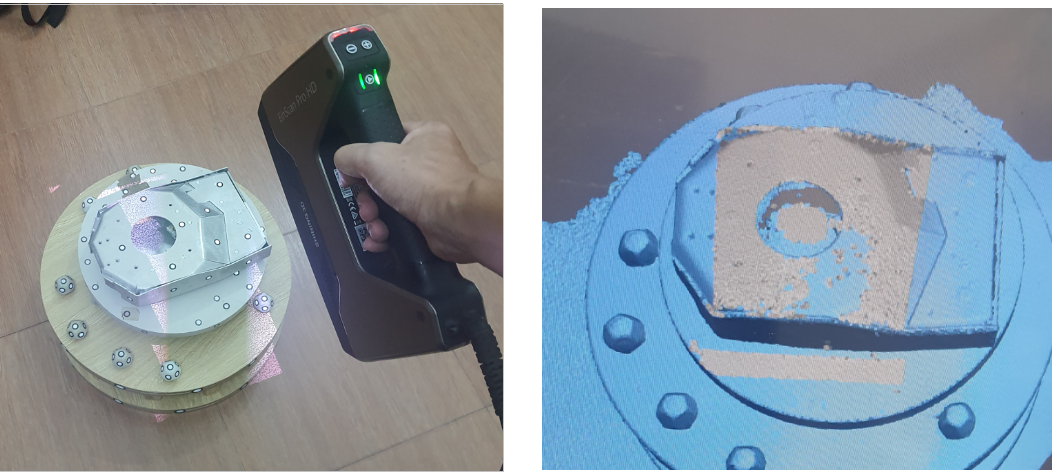

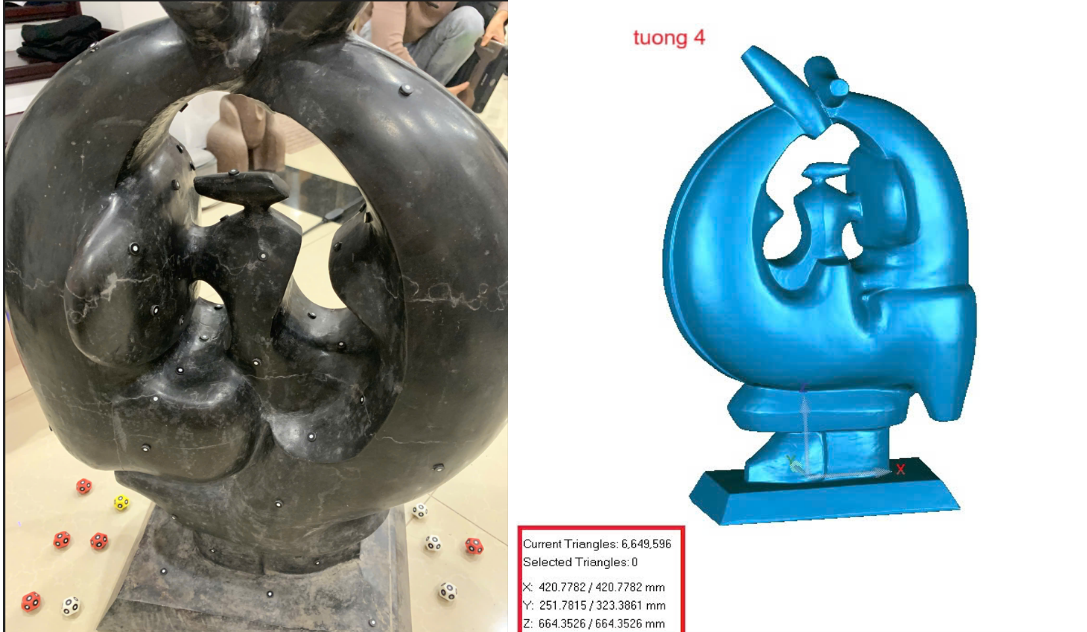

(Chế độ scan HD rất dễ gặp lỗi chồng mesh, lệch mesh như ảnh dưới do đó cần dán điểm và scan thật chậm)
- Những mẫu đen bóng rất khó scan trên chế độ HD kể cả dán marker như mẫu dưới đây, mẫu này phải dùng chế độ scan rapid:
3. Chế độ Fix Scan.

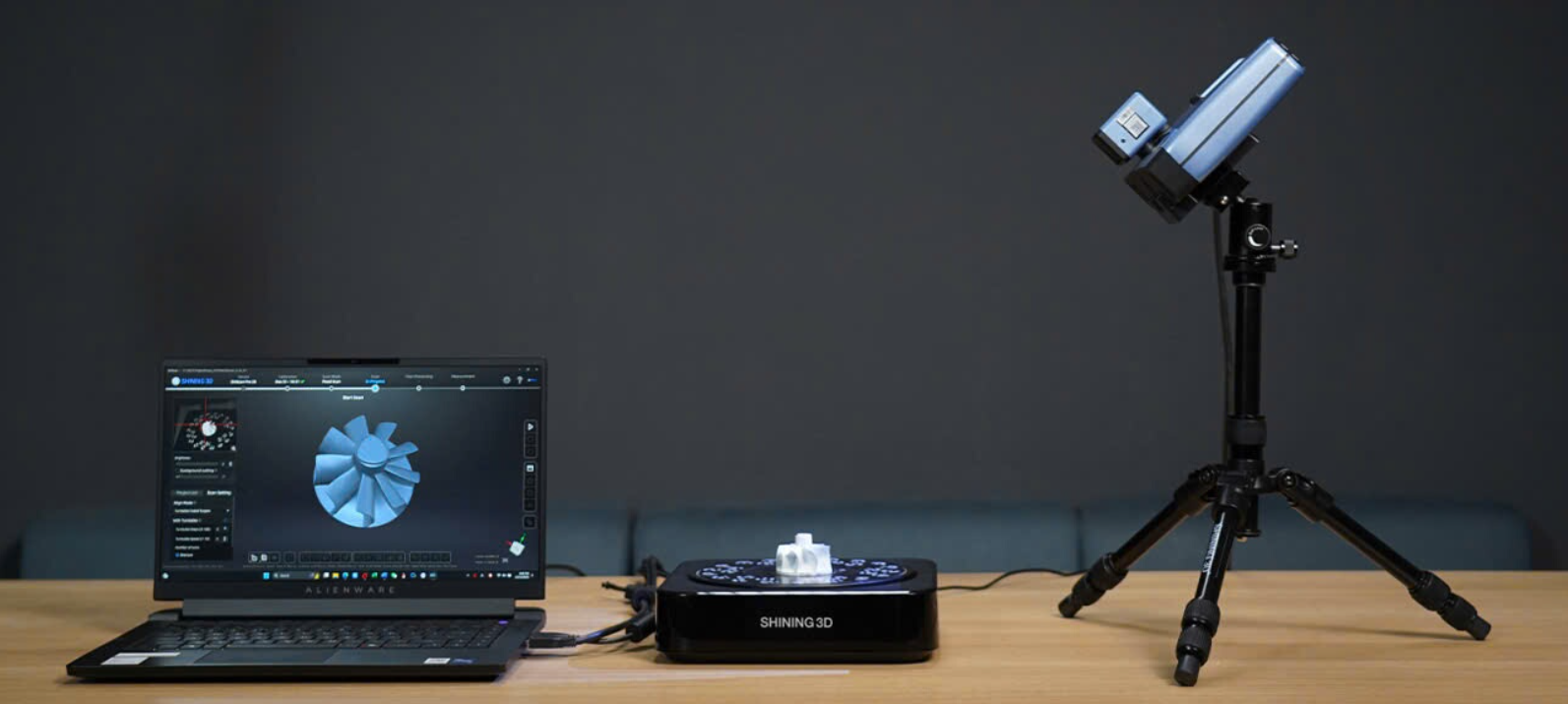

Chế độ này khi scan sẽ sử dụng thêm 1 bàn xoay, vật scan sẽ đặt trên bàn xoay. Chế độ này phù hợp scan cho mẫu kích thước nhỏ chiều dài nhỏ hơn 20cm.
Chế độ này khi scan các mẫu có tính lặp lại thì sẽ rất nhanh, chỉ cần cài đặt thông số 1 lần các lần sau chỉ cần thay thế mẫu máy sẽ tự động scan Giúp tiết kiệm rất nhiều thời gian Scan.
- Độ phân giải mặc định ở chế độ này là 0.24mm.

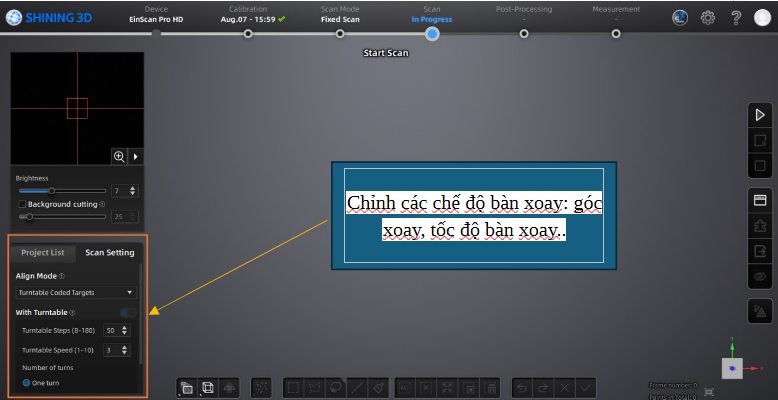

Độ chính xác lên đến 0.04mm. Chỉnh các chế độ bàn xoay: góc xoay, tốc độ bàn xoay..|
Tốc độ scan: ( phụ thuộc vào việc setting góc scan, tốc độ bàn xoay)

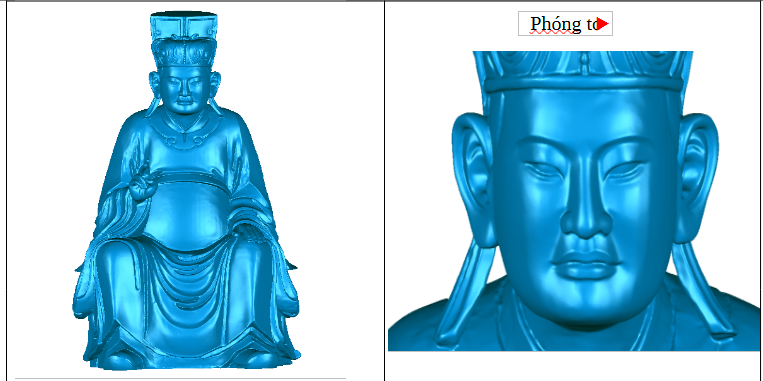

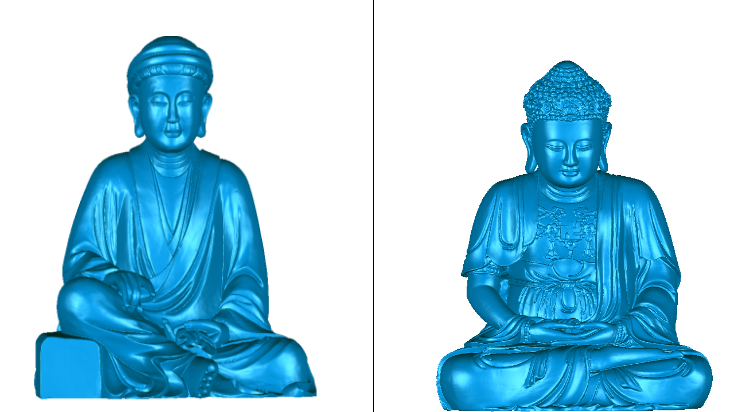

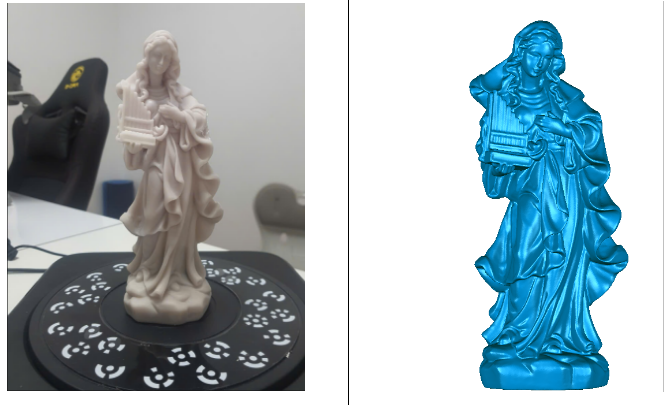

Hình ảnh scan 1 vài mẫu trên chế độ Fix:
Chế độ Fix scan phù hợp với scan mẫu để thiết kế ngược nhất nếu dùng máy này, với mẫu to không đặt được trên bàn xoay, vẫn có thể scan từng vùng rồi xoay mẫu, máy sẽ chụp và tự động ghép lại trên phần mềm.
Chế độ scan màu ():
Scan màu có thể scan ở chế độ Rapid/HD và cả fix Scan.
- Bộ Pack color cung cấp camera màu 5MP cho fullcolor màu 24 bit.
Các thông số cài đặt như ở các chế độ khác không có gì khác biệt.
*) So sánh chế độ scan màu trên HD Pro với phương pháp làm màu thông thường.
Thông thường khi muốn làm màu cho 1 đối tượng thì sẽ tiến hành theo các bước sau:
B1: Scan mẫu Xuất Stl Chỉnh sửa.
B2: Chụp ảnh mẫu = máy ảnh kỹ thuật số, điện thoại ( tùy theo yêu cầu chất lượng của khách hàng) Chạy model 3D từ ảnh bằng các phần mềm chuyên dụng
B3: Ghép model 3D từ ảnh vào 3D Stl và tiến hành chỉnh sửa Kết quả.

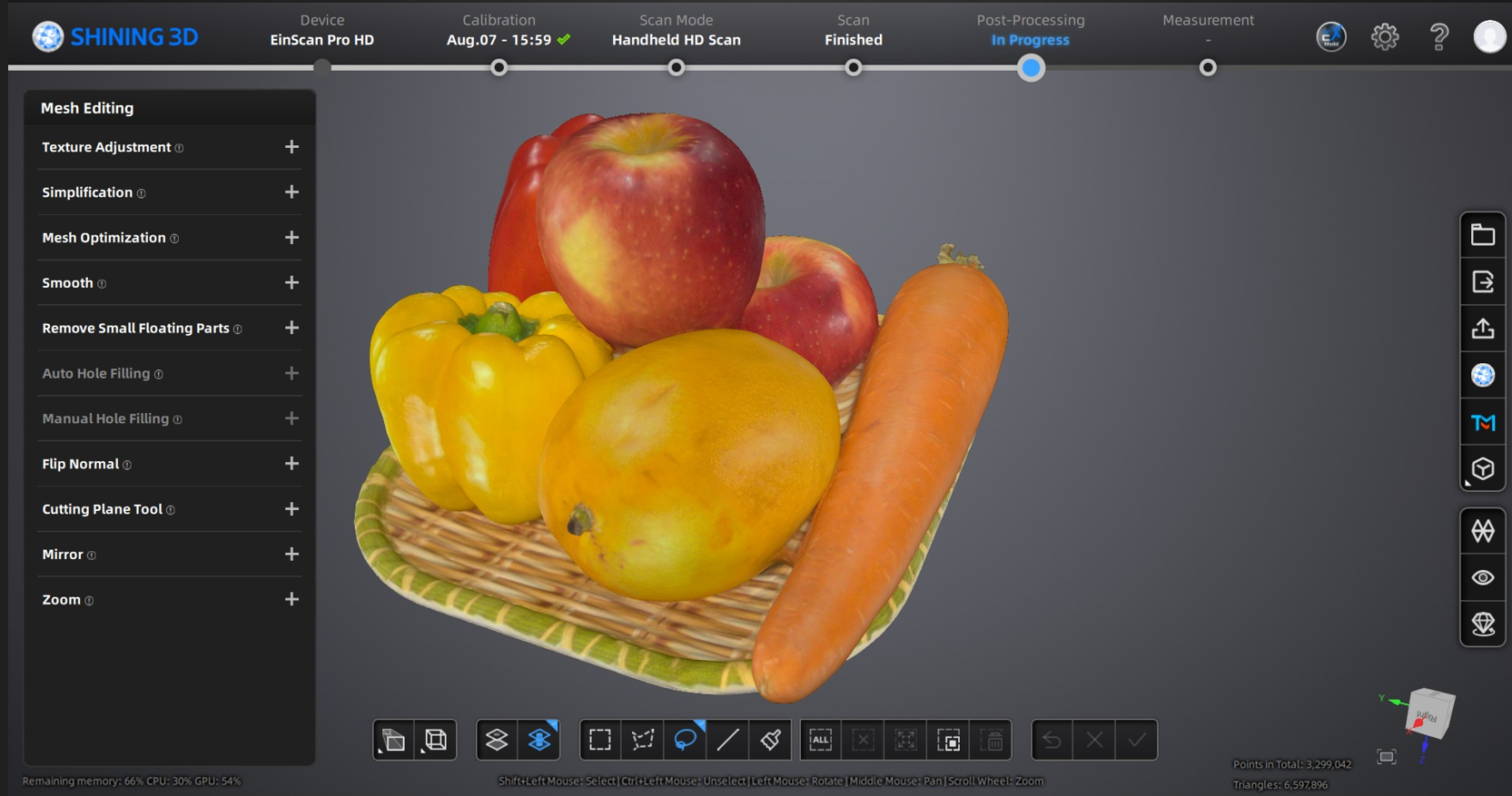

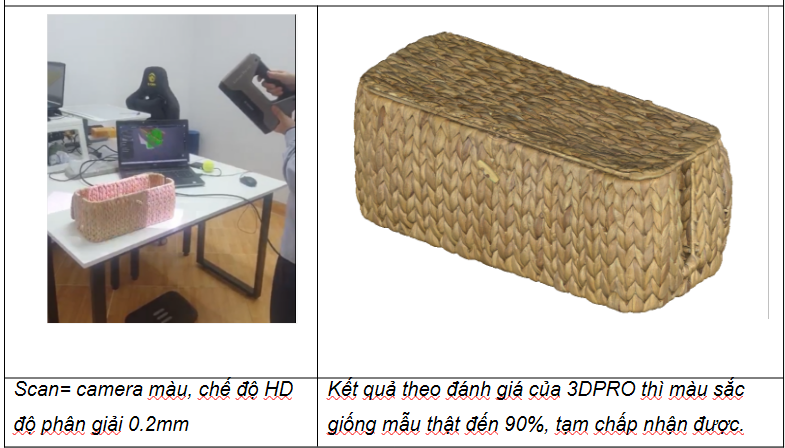

Ở đây máy Scan HD pro cung cấp chế độ scan màu với camera 5MP cho phép xuất file OBJ màu đối tượng mà không cần thêm bước nào khác.
Hãy cùng so sánh chất lượng màu giữa 2 phương pháp trên nhé
*) Test máy trên 1 vài mẫu khó scan:
- Scan vật màu đen:

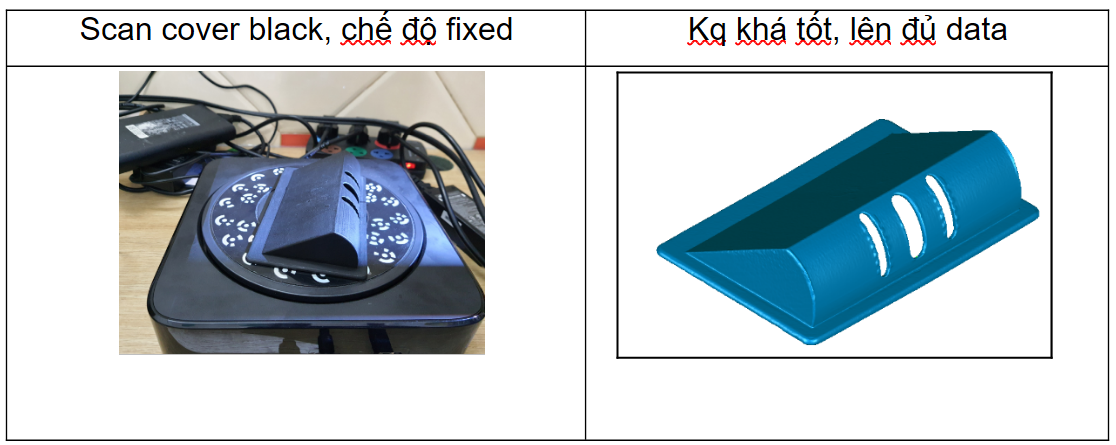

Test trên mẫu cover màu đen không cần phun bột, dán marker sử dụng chế độ fix để scan.
Kết quả: Máy scan tốt.
- Scan vật bóng và nhiều rib:
Kết quả: Khó scan, data lên không đủ.
- Scan mẫu hộp nhôm ( bề mặt không bóng):
--> Mẫu này khó scan không nên quét mẫu này trên HD pro và pro 2x
- Scan thử mẫu trục kim loại:
Dùng chế độ scan HD 0.2mm
Test không sơn phủ bột: không lên được data.

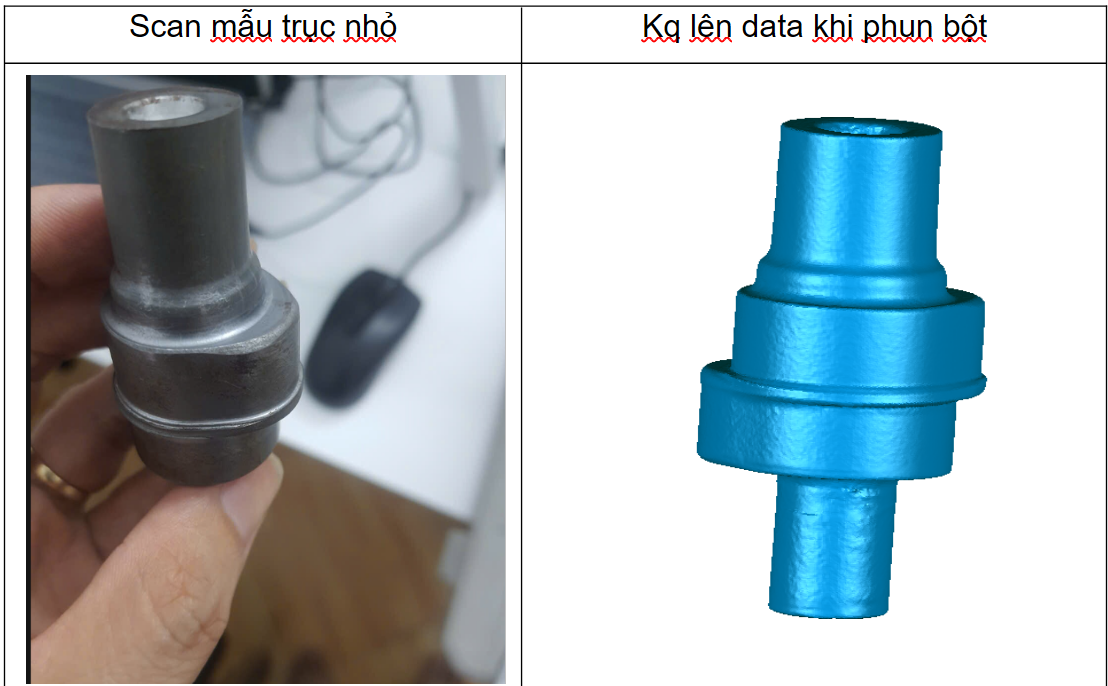

Test có sơn phủ 1 lớp bột mỏng: 3micromet.
Máy có lên được dữ liệu
--> Không nên scan trục dạng tròn, bóng trên máy này rất dễ sai lệch kích thước.
*) Scan 1 mẫu mảnh, 3 chiều, mẫu đất sét:
- Nhận xét:

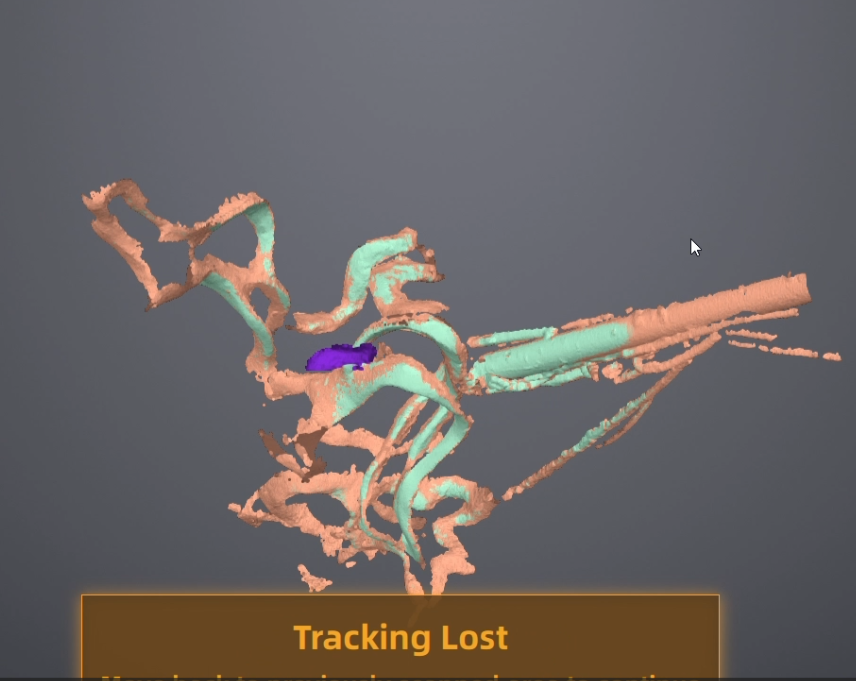

Rất khó scan, hay lot tracking, phải dán điểm khi scan.
KẾT LUẬN
*) Ưu điểm:
- EinScan HD Pro là chiếc máy scan cá nhân rất phù hợp scan cho các đối tượng là gỗ, đá, phù điêu, các vật nhỏ mà độ sâu không lớn, ít gân rib.
+ Kết quả chất lượng mesh rất tốt trên các bề mặt surface rộng.
+ Chế độ fix scan rất tốt, giúp giảm thiểu scan mẫu rất nhiều
+ Phần mềm xử lý mesh tốt và cung cấp đa dạng các chế độ tạo mesh.
+ Chế độ bàn xoay là điểm cộng của máy cho nhu cầu scan mẫu nhỏ, scan rất tiện và nhàn.
Quý khách cần độ phân giải HD thì hãy chọn Einscan Hd pro hoặc nếu tiết kiệm chi phí thì chọn Pro 2x.
Chế độ HD cho độ nét cao nhưng cũng là nhược điểm nếu muốn quét tốc độ cao.
*) Nhược điểm:
+ Máy không phù hợp scan các chi tiết kim loại yêu cầu độ chính xác cao, các chi tiết kim loại có độ dày mỏng, cạnh sắc nhọn, độ bóng cao.
+ Không scan trực tiếp được các mặt phẳng flat, cần dán thêm các điểm marking hoặc khối hỗ trợ nếu muốn scan mặt phẳng.
+ Không scan được ngoài trời nắng do máy ánh sáng trắng dễ bị nhiễu bởi ánh sáng mạnh.
