Lịch sử của Reverse Engineering (thiết kế ngược) thực ra lâu đời hơn nhiều người nghĩ. Con người đã "thiết kế ngược" từ hàng nghìn năm trước, chỉ khác là ngày nay chúng ta có máy quét 3D, máy CMM và phần mềm CAD để thực hiện nhanh và chính xác hơn.

Dưới đây là dòng thời gian phát triển của kỹ thuật này.

1. Thời cổ đại - Con người học bằng cách tháo và sao chép

Ngay từ thời Ai Cập, Hy Lạp và La Mã, các thợ thủ công đã:

• Tháo các công cụ của đối thủ

• Đo kích thước bằng thước

• Vẽ lại

• Chế tạo bản sao

Như:

• Sao chép vũ khí

• Sao chép bánh xe

• Sao chép máy bắn đá

• Sao chép tàu chiến

Lúc này chưa ai gọi đó là Reverse Engineering, nhưng bản chất chính là:

Quan sát → Hiểu nguyên lý → Chế tạo lại.

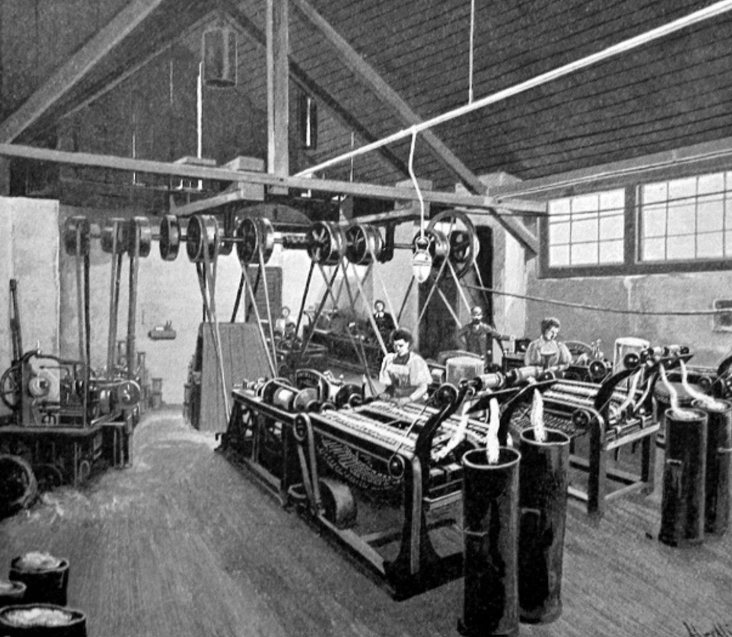

2. Thế kỷ 18–19: Cách mạng công nghiệp

Đây là thời kỳ Reverse Engineering bắt đầu được sử dụng rộng rãi.

Một nhà máy Anh chế tạo máy dệt mới.

Các nước khác:

• mua máy

• tháo từng chi tiết

• đo kích thước

• chế tạo lại

Nhờ đó công nghệ lan truyền rất nhanh.

Lúc này các dụng cụ đo chủ yếu là:

• thước cặp

• panme

• compa

• dưỡng đo

3. Sau Chiến tranh thế giới thứ II (1945–1970)

Đây được xem là thời kỳ Reverse Engineering phát triển mạnh nhất.

Các quốc gia đều muốn biết:

• đối thủ dùng động cơ gì

• hợp kim gì

• kết cấu ra sao

• radar hoạt động thế nào

Nổi tiếng nhất là:

Liên Xô đã sao chép gần như nguyên mẫu máy bay ném bom Tupolev Tu-4 dựa trên chiếc Boeing B-29 Superfortress hạ cánh khẩn cấp tại lãnh thổ Liên Xô.

Ngành quân sự từ đó coi Reverse Engineering là công cụ cực kỳ quan trọng.

4. Những năm 1970–1980: Xuất hiện CAD

Máy tính bắt đầu hỗ trợ thiết kế.

Thay vì:

• đo

• vẽ tay

kỹ sư có thể:

• đo

• dựng mô hình CAD

Đây là giai đoạn xuất hiện các phần mềm CAD đầu tiên.

Reverse Engineering trở nên nhanh hơn rất nhiều.

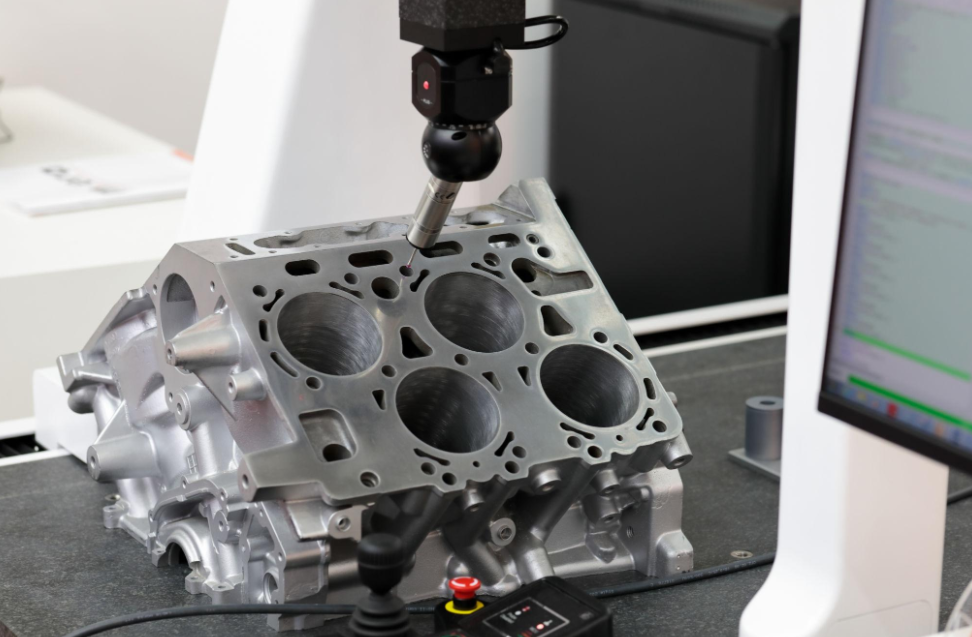

5. Những năm 1980–1990: Máy CMM ra đời

Đây là bước ngoặt lớn.

Máy đo tọa độ (CMM) có thể:

• lấy hàng nghìn điểm

• đo chính xác tới vài micron

• xuất dữ liệu số

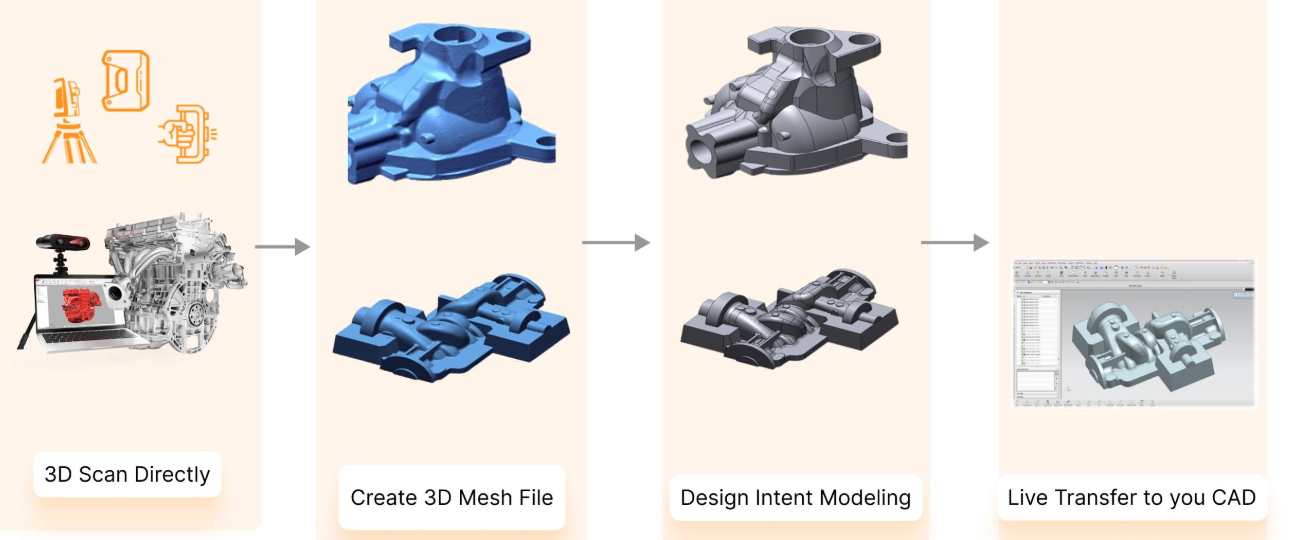

Lúc này quy trình phổ biến là:

Chi tiết thực

↓

CMM đo tọa độ

↓

Point Cloud

↓

CAD

↓

Gia công CNC

Đây là tiền thân của quy trình Reverse Engineering hiện đại.

6. Khoảng năm 1995–2005: Máy scan laser 3D

Laser scanner bắt đầu thương mại hóa.

Ưu điểm:

• hàng triệu điểm

• cực nhanh

• không tiếp xúc

Xuất hiện các hãng nổi tiếng như:

• Creaform

• FARO Technologies

• Hexagon

Lúc này Reverse Engineering chuyển từ: đo từng điểm sang quét toàn bộ bề mặt.

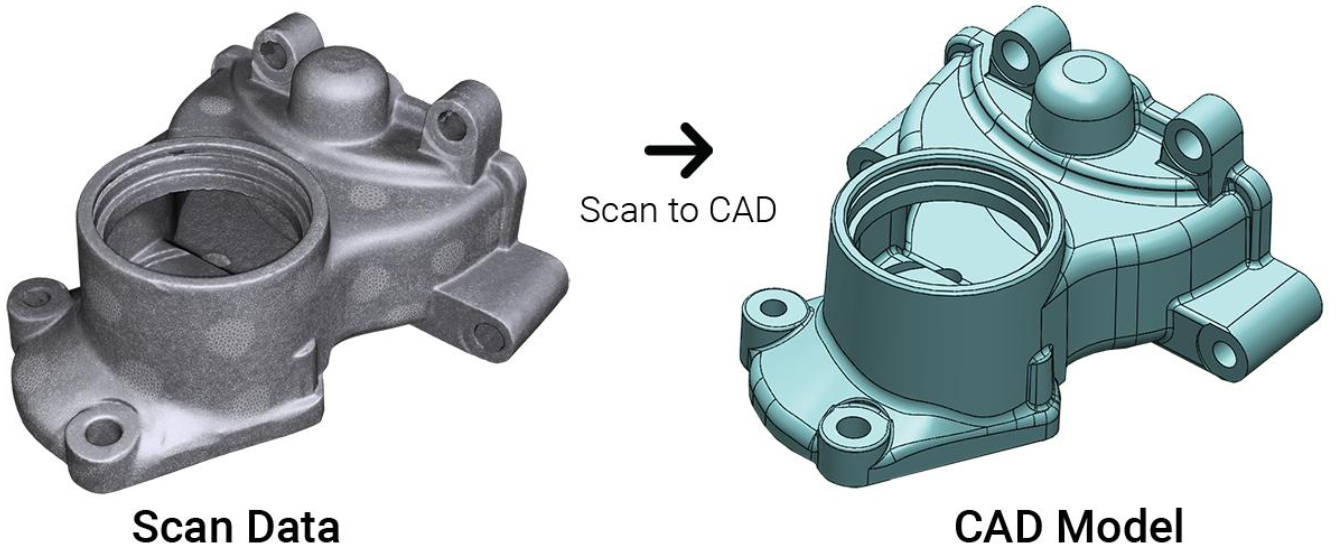

7. Những năm 2000–2015: Phần mềm Reverse Engineering chuyên dụng

Đây là thời kỳ bùng nổ.

Các phần mềm nổi tiếng xuất hiện:

• 3D Systems Geomagic Design X

• Hexagon Design X (trước đây là Rapidform, sau được tích hợp vào Geomagic)

• Hexagon PolyWorks

• EXModel

Lần đầu tiên phần mềm có thể:

• nhận Mesh

• tạo Surface

• dựng Solid CAD

• xuất STEP

Thời gian thiết kế giảm từ vài tuần xuống còn vài ngày hoặc vài giờ đối với các chi tiết đơn giản.

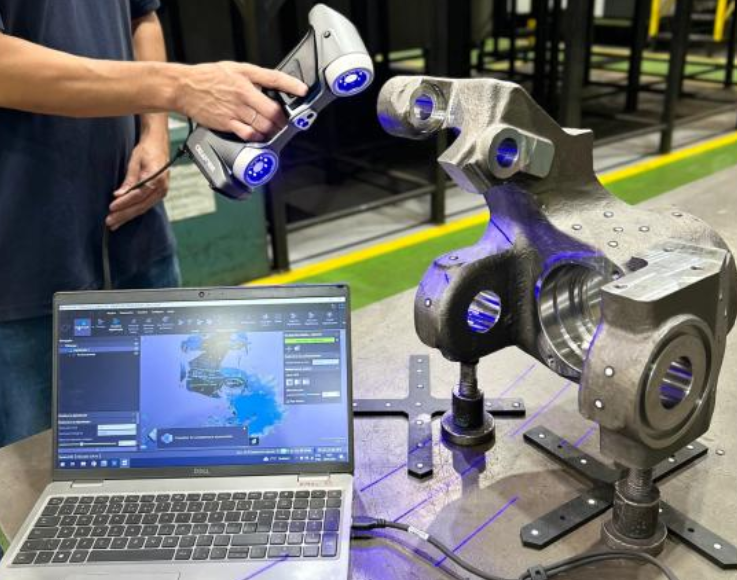

8. Từ năm 2015 đến nay: Scan 3D cầm tay và AI

Máy scan nhỏ hơn, rẻ hơn và nhanh hơn.

Các hãng như:

• SHINING 3D

• Creaform

• Artec 3D

• Scantech

đưa máy scan xuống mức giá mà nhiều doanh nghiệp vừa và nhỏ có thể đầu tư.

Đồng thời AI bắt đầu hỗ trợ:

• nhận dạng feature

• tự tạo mặt phẳng

• tự tạo lỗ

• tự tạo cylinder

• tự dựng CAD bán tự động

Xu hướng hiện nay là giảm đáng kể thời gian dựng mô hình từ dữ liệu quét.

Lịch sử phát triển của Reverse Engineering (tóm tắt)

Reverse Engineering ngày nay

Ngày nay, Reverse Engineering không còn chỉ để "sao chép sản phẩm" mà đã trở thành một công nghệ cốt lõi trong nhiều lĩnh vực như:

• Phục hồi bản vẽ CAD khi bản gốc bị mất.

• Cải tiến và tối ưu hóa sản phẩm hiện có.

• Kiểm tra chất lượng bằng cách so sánh mô hình CAD với dữ liệu quét 3D (CAD-to-Scan Inspection).

• Bảo trì, sửa chữa và sản xuất phụ tùng thay thế cho các thiết bị đã ngừng sản xuất.

• Thiết kế khuôn mẫu, sản phẩm nhựa, cơ khí, ô tô, hàng không và thiết bị y tế.

Điểm khác biệt lớn nhất giữa Reverse Engineering hiện đại và cách làm truyền thống là mục tiêu không chỉ là chép lại hình dạng, mà còn khôi phục đầy đủ ý đồ thiết kế: xác định các feature tham số (lỗ, mặt chuẩn, bán kính, ren...), dung sai, quan hệ lắp ráp và tạo ra mô hình CAD có thể tiếp tục chỉnh sửa, sản xuất và kiểm tra chất lượng. Điều này khiến Reverse Engineering trở thành một phần quan trọng trong quy trình phát triển sản phẩm số (Digital Product Development).

Xem thêm vì sao Trung Quốc dù đi sao nền công nghiệp và văn mình phương Tây ngày nay đã trở thành cường quốc công nghiệp,quân sự như thế nào.

Xem thêm các bài viết về " Scan 3D là gì, lịch sử ra đời của Scan 3D" tại đây:

https://thietkenguoc.com.vn/scan-3d-la-gi-lich-su-ra-doi-cua-cong-nghe-scan-3d

Trân trọng!
