Máy Scan 3D laser cầm tay tiên tiến Freescan UE Pro/ Pro 2 có đáng mua?
Trước hết chúng ta tìm hiểu qua về hãng sản xuất ra chiếc máy này nhé, đó là Shining 3D.
SHINING 3D:

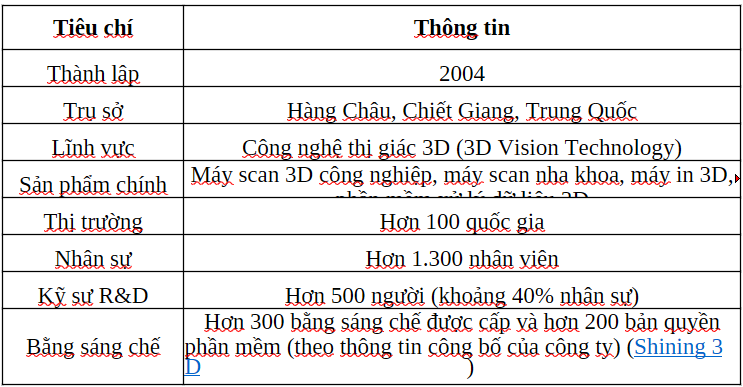

SHINING 3D là một trong những nhà sản xuất máy quét 3D (3D Scanner) lớn nhất Trung Quốc và hiện nằm trong nhóm các thương hiệu hàng đầu thế giới ở phân khúc máy quét 3D công nghiệp và nha khoa. Công ty được thành lập vào năm 2004, có trụ sở chính tại Hàng Châu (Hangzhou), tỉnh Chiết Giang, Trung Quốc.
Lĩnh vực hoạt động
SHINING 3D tập trung vào ba mảng chính:
1. Máy scan 3D công nghiệp (Industrial Metrology)
Đây là lĩnh vực nổi tiếng nhất của hãng.
Ứng dụng:
- Thiết kế ngược (Reverse Engineering)
- Kiểm tra chất lượng (Inspection)
- Đo kích thước chính xác
- Đúc khuôn
- Gia công CNC
- Ô tô
- Hàng không
- Cơ khí chính xác
Các dòng nổi bật:
- FreeScan Series
- OptimScan Series
- EinScan HX
- EinScan Libre
- EinScan Pro HD
- EinScan H2

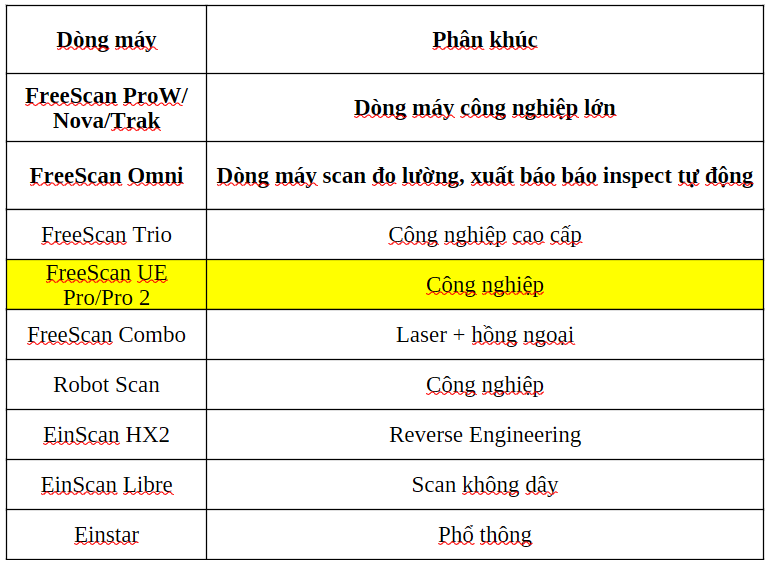

Các dòng máy Scan 3D nổi tiếng của hãng hiện nay:

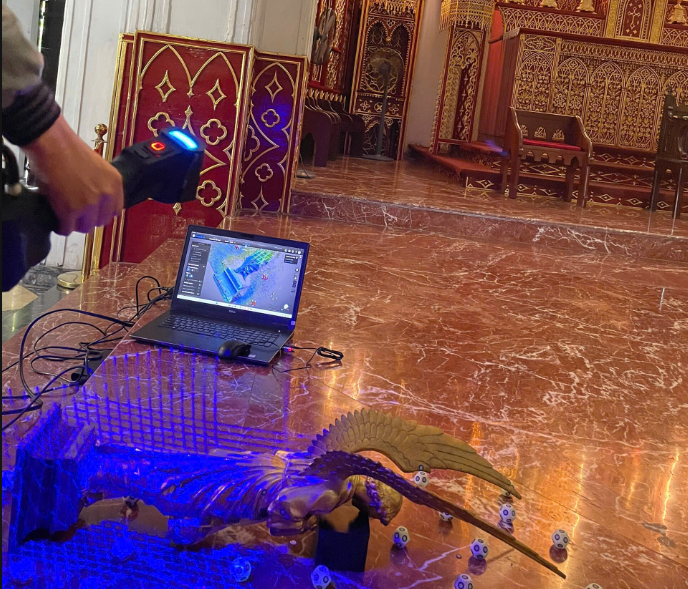

Ở đây mình viết bài về máy Freescan UE Pro2/Pro vì thực tế mình đã được sử dụng máy UE Pro 2 của hãng để quét 3D và làm dịch vụ.
Máy này có thể đáp ứng gần như mọi nhu cầu scan từ vật nhỏ, đến vật có kích thước lớn và rất lớn… sau đây chúng ta cùng tìm hiểu nhé.
Video máy scan tàu dài 45 mét băng máy freescan ue pro2

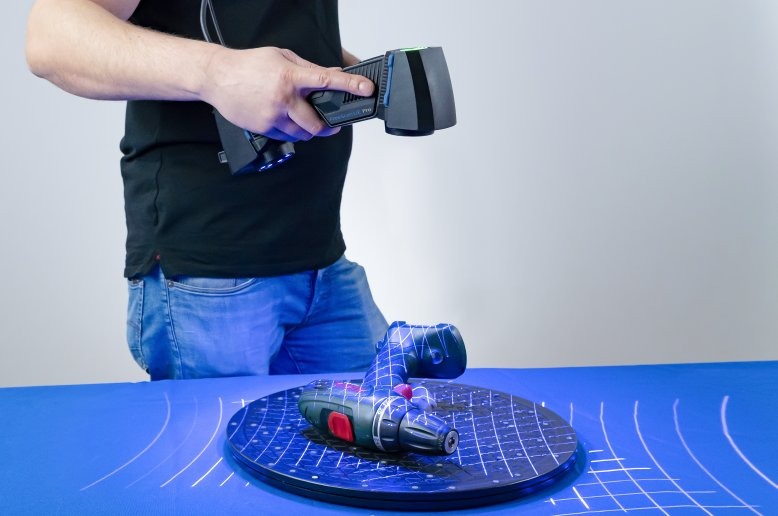

Máy quét 3D cầm tay chuyên nghiệp Shining 3D Freescan UE Pro sử dụng công nghệ laser. Thiết bị này kế thừa độ chính xác cao, độ chuẩn đo lường, trọng lượng nhẹ và thiết kế tiện dụng của dòng Freescan UE, đồng thời nâng cao khả năng quét chi tiết và kiểm soát độ chính xác tổng thể khi quét các vật thể có kích thước lớn. Thiết bị tương thích với nhiều loại vật liệu, hỗ trợ quét các bề mặt đen và có độ phản chiếu cao, giảm thiểu nhu cầu phun chất làm sạch khi quét, và nhìn chung mang lại quy trình quét hiệu quả hơn để quét các chi tiết nhỏ và phong phú.
Freescan UE Pro được trang bị công nghệ laser an toàn cho mắt cấp độ 2M, bao gồm 26+5+1 tia laser xanh hoạt động ở ba chế độ khác nhau. Thiết bị cũng được tích hợp mô-đun đo ảnh giúp tăng độ chính xác thể tích và mang lại kết quả quét nhất quán bằng cách nhanh chóng khóa vị trí không gian của khung mục tiêu, không cần sử dụng mục tiêu được mã hóa. Hơn nữa, Freescan UE Pro tự hào có tốc độ quét ấn tượng lên đến 1.850.000 điểm/giây, giúp tiết kiệm thời gian đáng kể. Sản phẩm sở hữu giao diện rõ ràng và phần mềm quét thân thiện với người dùng, hỗ trợ hầu hết các chương trình phần mềm thiết kế hiện hành với khả năng kết nối liền mạch với quá trình kiểm tra. Tất cả những điều này giúp rút ngắn thời gian học tập, đơn giản hóa và tối ưu hóa quy trình quét, bao gồm cả việc kiểm tra với độ chính xác đạt chuẩn đo lường. Việc kiểm tra này càng trở nên dễ dàng hơn nhờ khả năng thu thập hình ảnh tốt hơn trên các bề mặt tối màu và có độ phản chiếu cao.

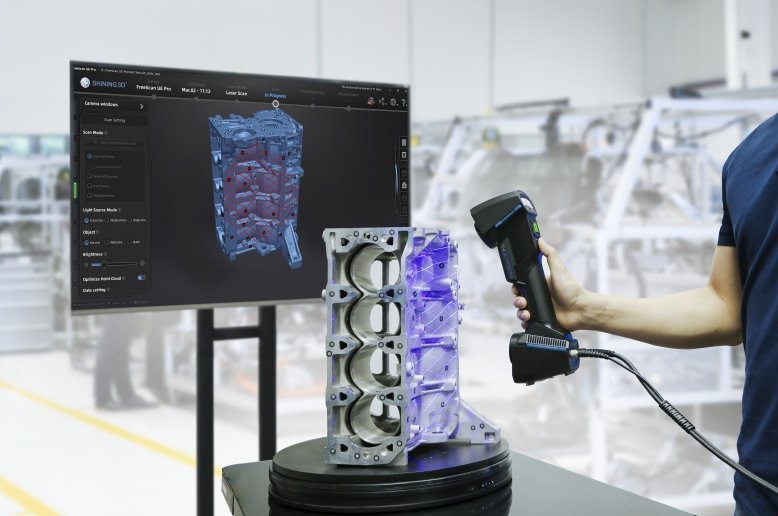

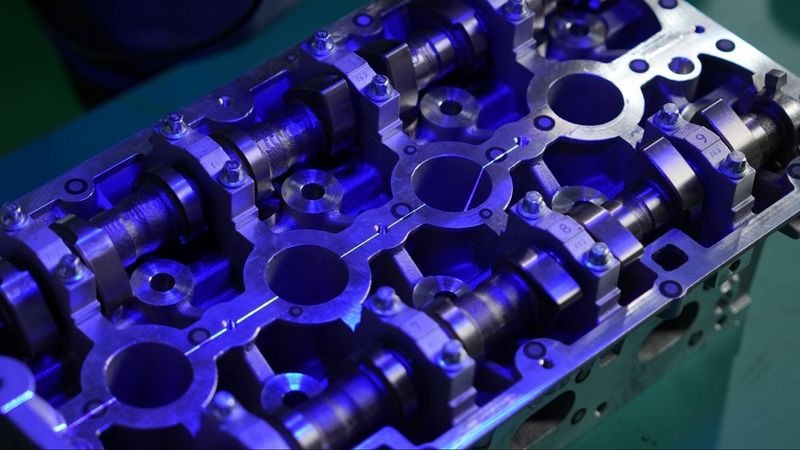

Với tốc độ quét nhanh, độ chính xác ấn tượng và chi tiết phong phú, giải pháp đo lường 3D chuyên nghiệp này có thể được áp dụng cho các kịch bản quét với kích thước khác nhau. Ví dụ, hãy xem hình ảnh render chính xác của một xi lanh động cơ được chụp bởi Freescan UE Pro. Kết quả khá ấn tượng đối với một vật thể có hình dạng phức tạp. Độ chính xác như vậy sẽ hoàn hảo cho việc kiểm tra độ chính xác cấp độ đo lường, thiết kế ngược, sản xuất bồi đắp và nhiều ứng dụng khác yêu cầu khả năng quét chi tiết cao.
(Lưu ý: tệp STL bên dưới là kết quả bạn có thể đạt được sau khi xử lý hậu kỳ các bản quét thô trong phần mềm chỉnh sửa lưới.)
Độ chính xác khi quét
Máy quét 3D Shining Freescan UE Pro là thiết bị quét 3D độ chính xác cao, đạt tiêu chuẩn đo lường, với độ chính xác 20 micron và độ chính xác thể tích 0,02 mm + 0,03 mm/m (0,02 mm + 0,015 mm/m ở chế độ đo ảnh tích hợp). Mẫu UE Pro tự hào có tốc độ đo ấn tượng lên đến 1.850.000 điểm mỗi giây.
Với camera độ phân giải cao hơn và 5 đường laser song song, máy quét cầm tay laser Freescan UE Pro thực hiện quét vật thể với nhiều chi tiết phong phú và khôi phục chính xác các chi tiết nhỏ.
Hãy xem các video sau đây từ Shining 3D để thấy quy trình quét hiệu quả trong các tình huống quét với kích thước khác nhau.
Thông số kỹ thuật các chế độ quét
Nhờ nhiều chế độ quét và cấu hình 26+5+1 tia laser xanh, Freescan UE Pro cho phép quét chi tiết trong nhiều tình huống chuyên nghiệp khác nhau. Cụ thể, 13 tia laser chéo được sử dụng để quét các vật thể lớn một cách nhanh chóng và hiệu quả, 5 tia laser song song để quét các chi tiết nhỏ, và một tia laser đơn sẽ rất phù hợp để quét các khu vực sâu như hố và hốc.

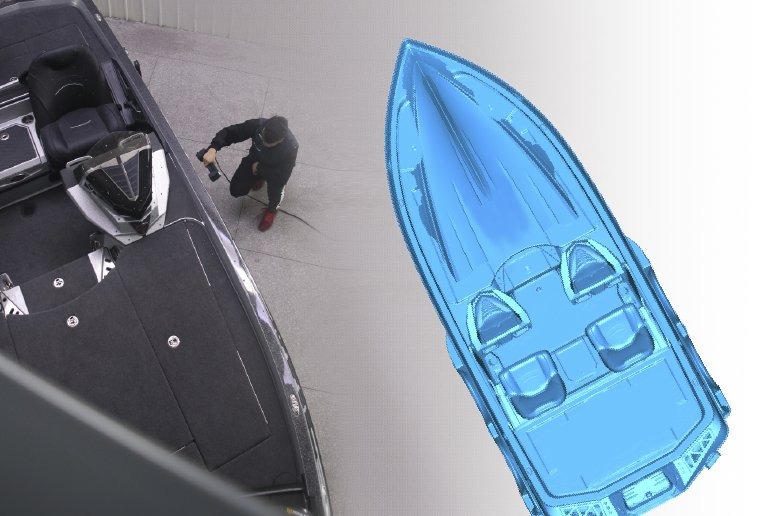

Scan volume
Máy quét Freescan UE Pro có khả năng quét vùng diện tích 600 x 560 mm. Bằng cách di chuyển máy quét trên vật thể, bạn sẽ quét được các bộ phận khá lớn với tốc độ ổn định và hiệu quả công việc cao. Thiết bị này có khoảng cách đặt máy quét là 300 mm và độ sâu trường ảnh lên đến 680 mm, phù hợp với nhiều kịch bản quét có kích thước khác nhau.
Scanner controls
Máy quét tích hợp các nút điều khiển và giao diện USB 3.0. Dễ vận hành và thân thiện với người dùng, máy có thể xử lý và xuất dữ liệu quét sang tất cả các phần mềm thiết kế và kiểm tra 3D phổ biến, chẳng hạn như Geomagic Control X, Geomagic Design X và Verisurf Inspect chỉ bằng một cú nhấp chuột, giúp tăng hiệu quả quy trình làm việc.
Quy trình quét tổng thể diễn ra như sau:
Phụ kiện trong hộp máy:
1. Máy quét cầm tay laser 3D Shining Freescan UE Pro
2. Phần mềm quét
3. Phần mềm CAD Solid Edge Shining 3D Edition
Khóa USB
Bảng hiệu chuẩn
Miếng dán phản quang
Sách hướng dẫn sử dụng
Hộp vận chuyển Pelican
Đối với một số mặt hàng, nội dung gói hàng có thể thay đổi.
Nhà sản xuất cung cấp video hướng dẫn về cách mở hộp và hiệu chuẩn để hướng dẫn bạn trong quá trình chuẩn bị.

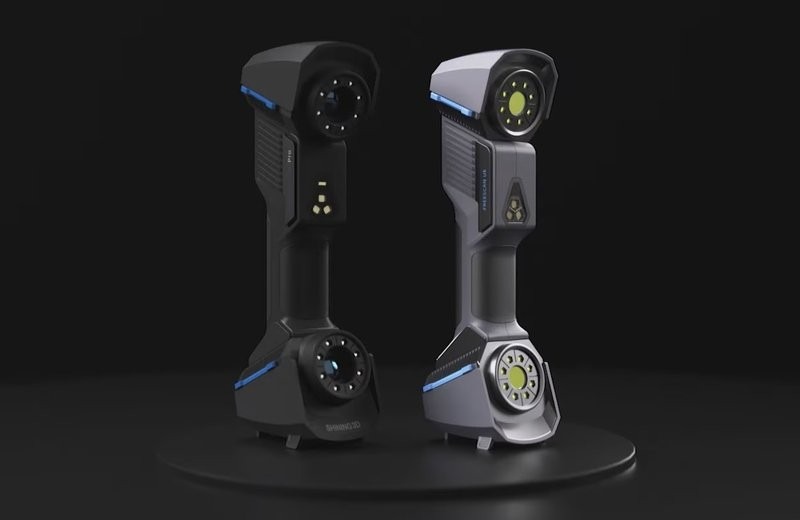

Look and feel
Máy quét 3D cầm tay Shining 3D Freescan UE Pro có màu đen với viền xanh nhạt. Kiểu dáng thời trang khiến nó trở nên lý tưởng cho thiết kế ô tô, phân tích động lực học chất lỏng, lắp ráp ảo, kiểm soát chất lượng và kiểm tra chính xác cấp độ đo lường, tái chế các bộ phận cũ, sửa chữa và bảo trì phôi gia công — bất kỳ lĩnh vực nào yêu cầu quy trình quét hiệu quả hơn để quét các chi tiết nhỏ.

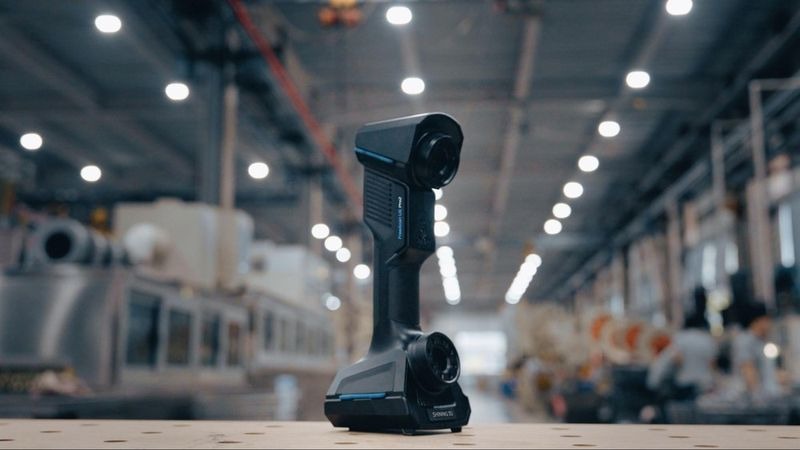

Máy quét chỉ nặng 840 g (1,85 lb) và có kích thước nhỏ gọn 298 mm x 103,5 mm x 74,5 mm (11,7 x 4,1 x 2,9 in), khiến nó trở thành một thiết bị di động và dễ mang theo để quét chi tiết nhỏ.

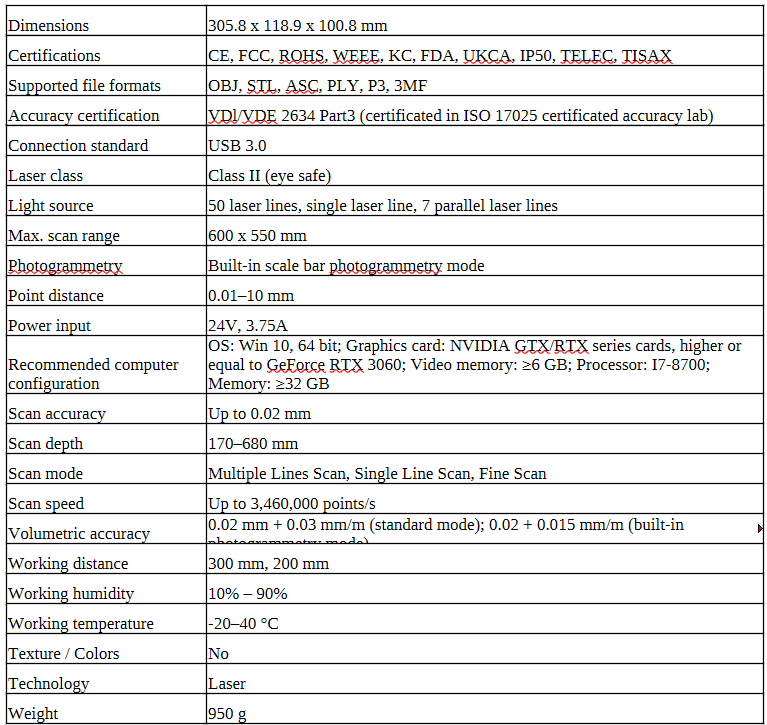

Bảng thông số kỹ thuật chi tiết như sau:
Giá cả
Về mức giá thì ở thị trường Việt Nam có giá khoảng 500tr đến 700tr với máy mới, đi kèm đầy đủ phụ kiện và đào tạo, bảo hành, bảo dưỡng, hiệu chuẩn.
