1. Giới thiệu
Trong ngành cơ khí hiện đại, CAD/CAM đóng vai trò quan trọng trong việc số hóa, thiết kế và chế tạo sản phẩm. Khi không có bản vẽ kỹ thuật ban đầu, thiết kế ngược (Reverse Engineering) kết hợp với CAD/CAM trở thành giải pháp hiệu quả giúp tái tạo, cải tiến và sản xuất lại các sản phẩm cơ khí từ mẫu thực tế.
Thiết kế ngược sản phẩm cơ khí bằng CAD/CAM là quá trình thu thập dữ liệu hình học từ sản phẩm thực, dựng lại mô hình số trên phần mềm CAD và sử dụng CAM để lập trình, gia công sản phẩm mới.
2. Tổng quan về thiết kế ngược trong môi trường CAD/CAM
Thiết kế ngược trong CAD/CAM bao gồm ba giai đoạn chính:
- Thu thập dữ liệu hình học từ sản phẩm thực tế
- Dựng mô hình CAD từ dữ liệu đo/quét
- Gia công và kiểm tra bằng CAM và CNC
Quá trình này giúp rút ngắn thời gian thiết kế, tăng độ chính xác và đảm bảo khả năng gia công thực tế của sản phẩm.
3. Các bước thiết kế ngược sản phẩm cơ khí bằng CAD/CAM

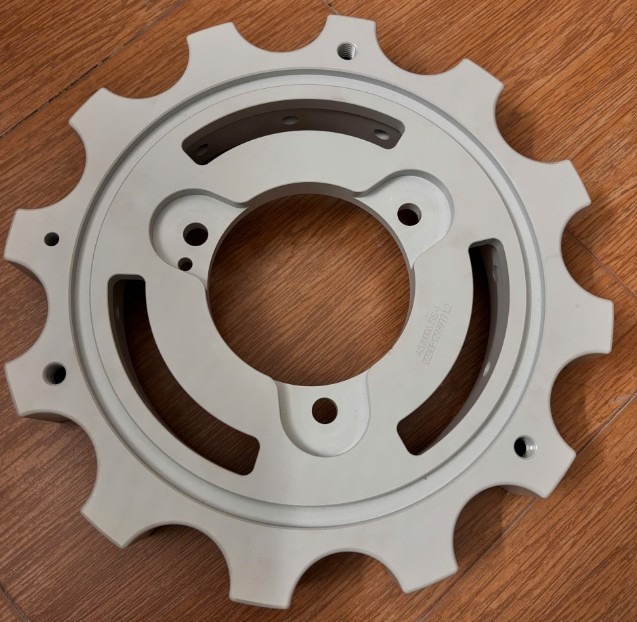

Bước 1: Thu thập và đánh giá sản phẩm mẫu
Sản phẩm cơ khí được chọn làm đối tượng thiết kế ngược cần được:
- Kiểm tra tình trạng làm việc, mức độ mài mòn
- Xác định hình dạng, kích thước tổng thể
- Đánh giá yêu cầu kỹ thuật và mục đích sử dụng sau thiết kế ngược
Bước này giúp định hướng phương pháp đo, phần mềm CAD/CAM và công nghệ gia công phù hợp.
Bước 2: Chuẩn bị và làm sạch sản phẩm
Trước khi đo đạc hoặc quét, sản phẩm cần được:
- Vệ sinh dầu mỡ, bụi bẩn
- Loại bỏ lớp gỉ sét hoặc lớp phủ không cần thiết
- Đánh dấu các bề mặt chuẩn và chi tiết quan trọng
Việc chuẩn bị kỹ lưỡng giúp tăng độ chính xác của dữ liệu đầu vào cho CAD.
Bước 3: Đo đạc và số hóa hình học
Đây là bước quan trọng trong thiết kế ngược. Các phương pháp thường dùng gồm:
- Đo thủ công bằng thước cặp, panme (chi tiết đơn giản)
- Máy đo tọa độ CMM cho độ chính xác cao
- Quét 3D bằng laser hoặc ánh sáng cấu trúc cho các sản phẩm có biên dạng phức tạp

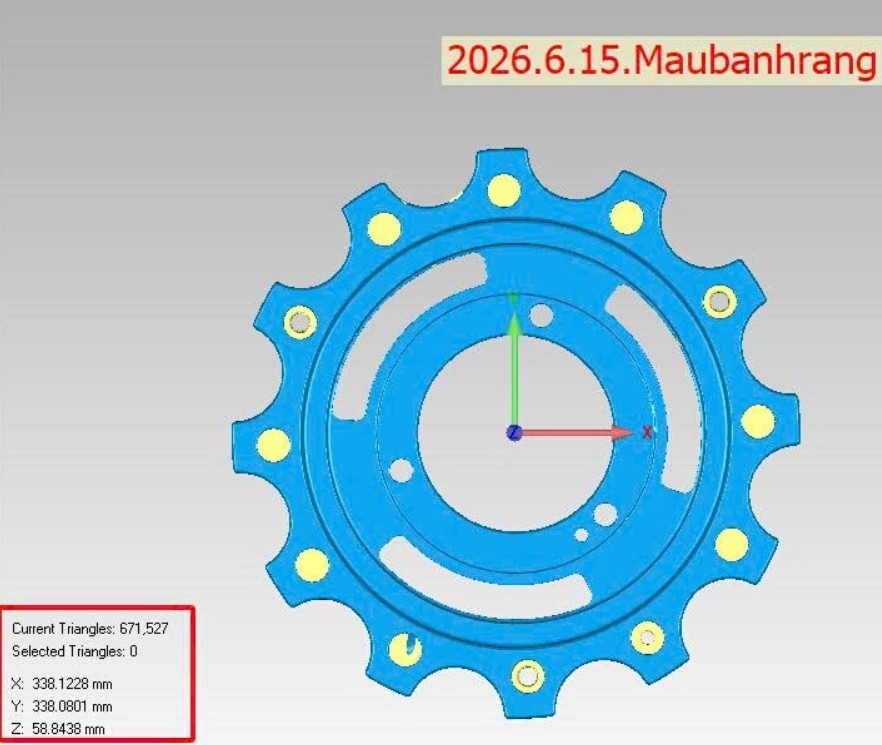

Kết quả là dữ liệu số hóa ở dạng điểm đo, đám mây điểm (point cloud) hoặc lưới bề mặt (mesh).
Bước 4: Xử lý dữ liệu và dựng mô hình CAD
Dữ liệu đo/quét được đưa vào các phần mềm xử lý như Geomagic, Rapidform để:
- Làm sạch dữ liệu
- Khép kín bề mặt
- Tái tạo hình dạng chi tiết

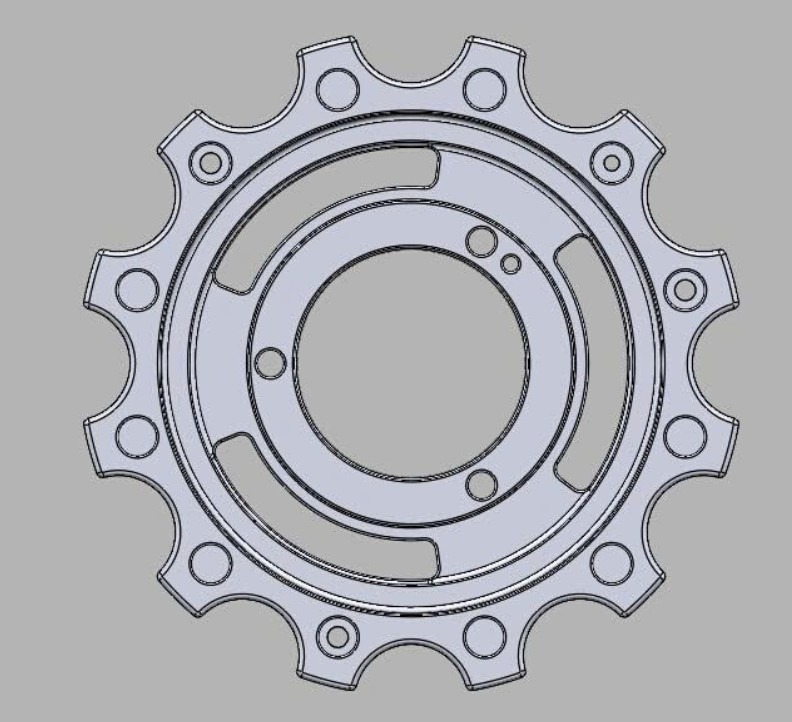

Sau đó, mô hình 3D chính xác được dựng lại trên các phần mềm CAD như SolidWorks, Inventor, CATIA. Trong quá trình này cần:
- Xác định kích thước danh nghĩa
- Bổ sung dung sai và yêu cầu kỹ thuật
- Tối ưu hóa hình dạng cho gia công
Bước 5: Kiểm tra và phân tích mô hình CAD
Mô hình CAD được kiểm tra bằng cách:

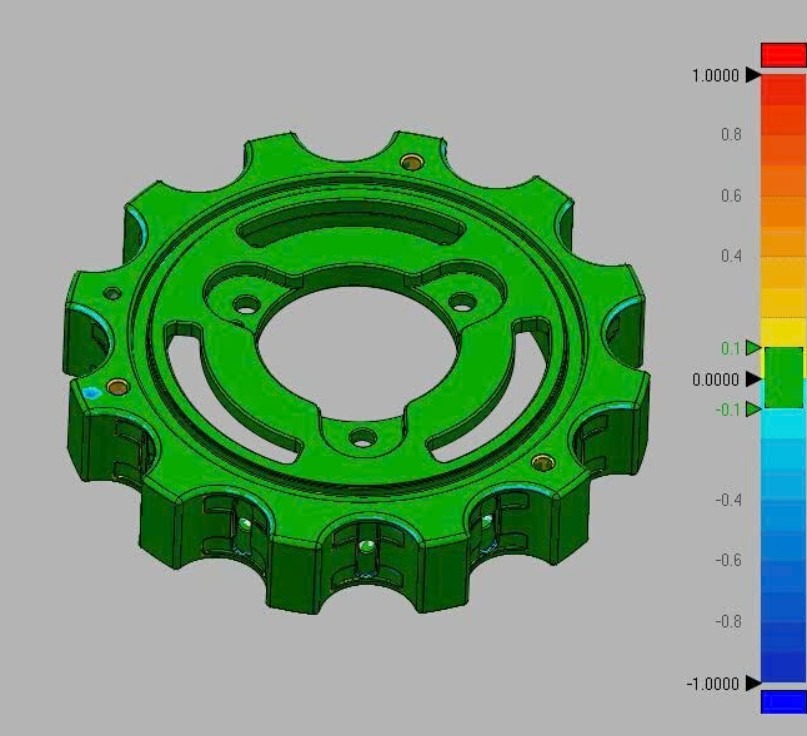

- So sánh với dữ liệu đo/quét ban đầu
- Kiểm tra lắp ghép với các chi tiết liên quan
- Phân tích độ bền, ứng suất nếu cần
Bước này giúp đảm bảo mô hình phù hợp với điều kiện làm việc và khả năng chế tạo.
Bước 6: Lập trình gia công CAM
Từ mô hình CAD, dữ liệu được chuyển sang phần mềm CAM như Mastercam, NX CAM, PowerMill để:
- Chọn phương pháp gia công
- Thiết lập đường chạy dao
- Mô phỏng quá trình gia công
CAM giúp tối ưu thời gian gia công, giảm sai sót và nâng cao chất lượng sản phẩm.
Bước 7: Gia công thử nghiệm và kiểm tra sản phẩm
Sản phẩm được gia công trên máy CNC và tiến hành:
- Đo kiểm kích thước
- So sánh với mô hình CAD
- Đánh giá độ chính xác và chất lượng bề mặt
Nếu cần, mô hình CAD/CAM sẽ được điều chỉnh để đạt yêu cầu kỹ thuật cuối cùng.
4. Ưu điểm của thiết kế ngược bằng CAD/CAM
- Rút ngắn thời gian thiết kế và chế tạo
- Độ chính xác cao, dễ kiểm soát
- Dễ dàng cải tiến và tối ưu hóa sản phẩm
- Phù hợp với sản xuất đơn chiếc và hàng loạt nhỏ
5. Kết luận
Thiết kế ngược sản phẩm cơ khí bằng CAD/CAM là một quy trình hiệu quả giúp tái tạo và cải tiến sản phẩm trong trường hợp thiếu dữ liệu thiết kế ban đầu. Việc thực hiện đúng các bước từ đo đạc, dựng CAD đến gia công CAM sẽ đảm bảo chất lượng, độ chính xác và khả năng ứng dụng thực tế của sản phẩm cơ khí.
