Scan 3D và thiết kế ngược vỏ xe ô tô linh kiện xe ô tô như thế nào?
Các mục đích thiết kế ngược linh kiện xe ô tô
1. Độ xe
Thiết kế ngược độ xe ô tô là quá trình đo đạc, quét 3D và dựng lại mô hình CAD của các chi tiết nguyên bản trên xe, sau đó thiết kế các chi tiết mới sao cho lắp vừa, đẹp và đúng vị trí mà không cần bản vẽ từ nhà sản xuất.
Ví dụ bạn đang có chiếc xe bán tải ford đời 2015 bạn muốn thay thể cản trước, hông xe = phiên bản bán tải ford đời 2020 (cản trước đời xe 2020 đã không còn sản xuất) .
Bạn sẽ cần tới dịch vụ scan và thiết kế ngược để có 1 phiên bản 3D cản trước của xe 2025 lắp vừa khung xe 2020 để sau đó có thể sản xuất ( đúc nhựa khuôn kim loại, đúc khuôn silicon, in 3D..) để có 1 sản phẩm cản trước xe 2025 thay thế.

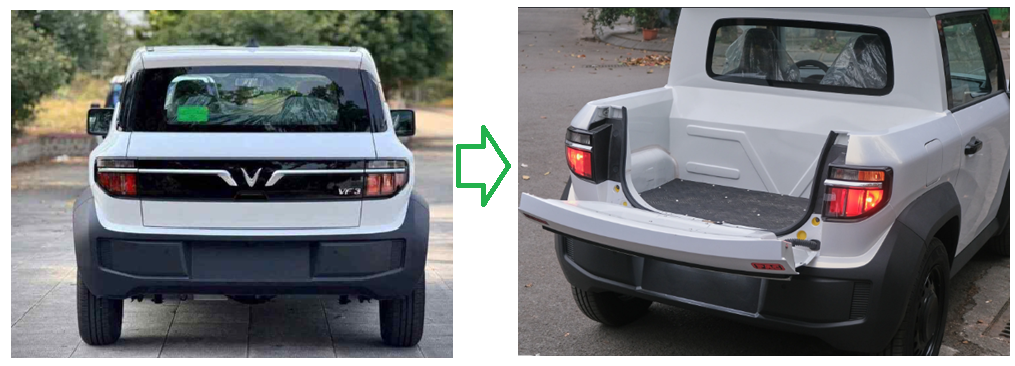

Hoặc bạn có 1 xe Vinfast VF3, bạn cần độ sang dạng VF3 bán tải
2. Cải tiến
Bạn có 1 chiếc xe VF2, VF3 tối giản, bạn cần thêm hệ thống âm thanh, màn hình cảm ứng đời mới…
Bạn sẽ cần tới dịch vụ scan 3D các chi tiết cần cải tiến sau đó thiết kế ngược lại, thay đổi thiết kế để lắp vừa các linh kiện của bên thứ 3
3.Làm thêm linh kiện.

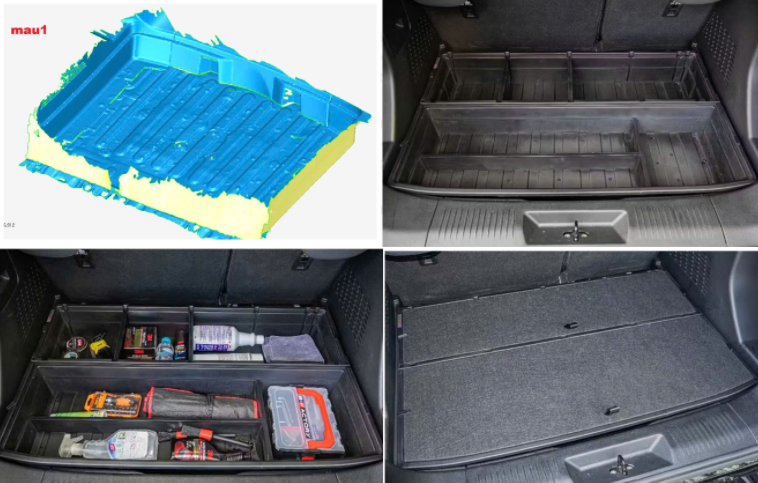

Bạn có 1 chiếc xe VF7 bạn muốn làm thêm 1 cái thùng đựng đồ phía sau cốp.
Bạn sẽ cần làm gì?
Bạn cần scan 3D phần thể tích cốp xe VF7 sau đó dựa vào data mesh đó thiết kế 1 cái thùng đựng đồ lắp vừa phần cốp đó.

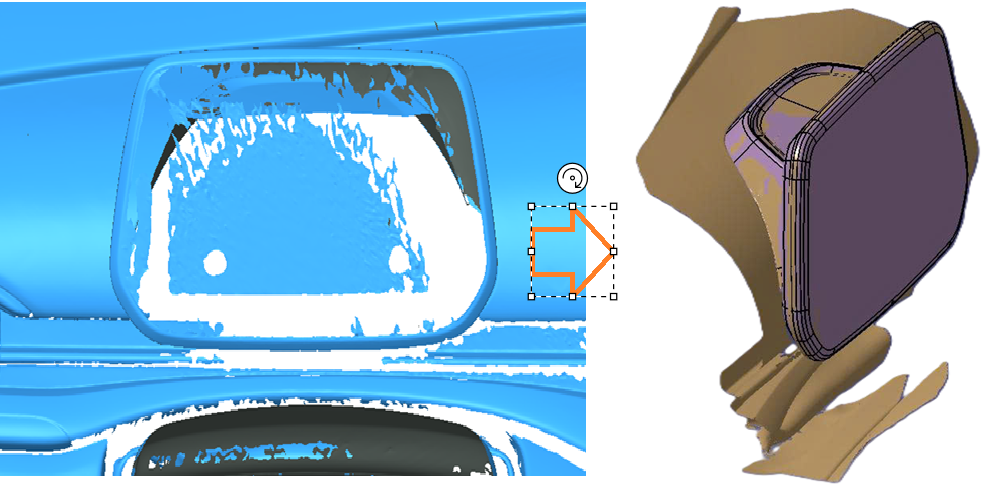

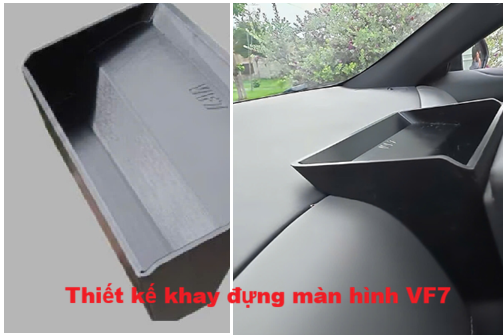

Thiết kế thêm khay đựng sau màn hình VF7 dựa trên xe có sẵn:
Thiết kế lại màn hình xe, sau đó có thể lấy thiết kế đó, thiết kế thêm khay đựng đồ phía sau:
4. Thay thế linh kiện bị hỏng.
Bạn có 1 chi tiết trên xe, nhưng nó bị gãy, hỏng ( như đèn xe, gương..) mà hãng đã hết đồ thay thế.
Bạn cần làm gì?
Bạn sẽ cần scan lại chi tiết hỏng đó, sau đó thiết kế ngược lại, tái tạo lại phần hỏng hóc sau đó sẽ tiến hành làm ra sản phẩm thực tế bằng phương pháp in 3D, đúc khuôn nhựa ABS, PP, PE.
Chúng ta sẽ có linh kiện mới thay thế.
Trên là các mục đích chính của việc Scan 3D và thiết kế các chi tiết xe ô tô.
Quy trình cơ bản của công việc trên như sau:
Bước 1: Scan riêng phần linh kiện rời
Bước 2: Scan bản lắp ráp giữa linh kiện trên xe
Bước 3: Scan riêng phần xe không lắp linh kiện.
Tại sao phải làm đủ 3 bước như vậy?

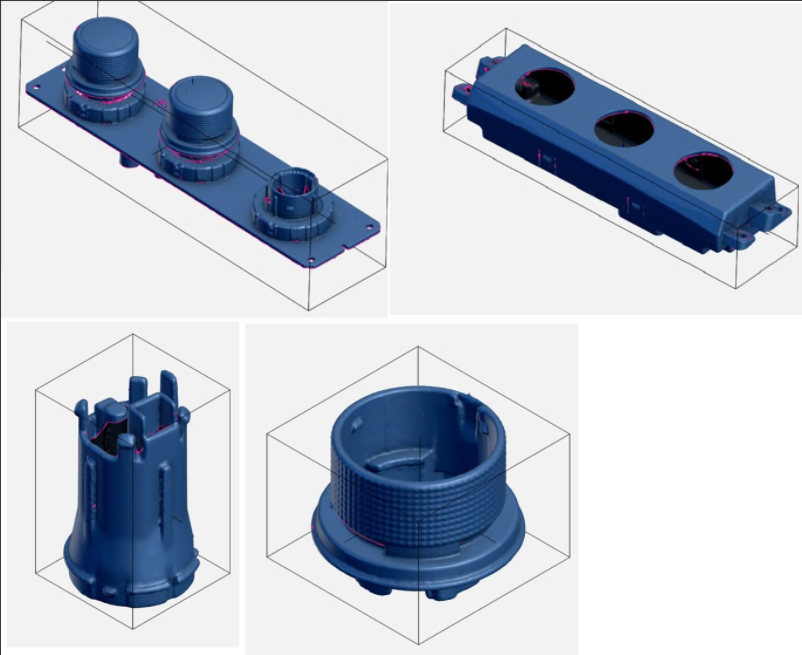

Scan bản linh kiện rời mục đích là để có data toàn bộ linh kiện, mặt trước, mặt sau, các vị trí hook lắp ráp….
Scan bản lắp ráp và để có data lắp ráp, biết các vị trí lắp ráp giữa linh kiện và xe, kích thước linh kiện khi lắp ráp..
Scan riêng phần xe chưa lắp ráp: biết các vị trí bắt vít, các vị trí thoát trên xe.
II- Các lỗi gặp phải khi scan 3D thiết kế ngược linh kiện xe:
1. Scan không đủ 3 chi tiết.
Nếu scan thiếu 1 trong 3 data sẽ không đủ dữ liệu để thiết kế ngược sản phẩm có thể lắp đúng.

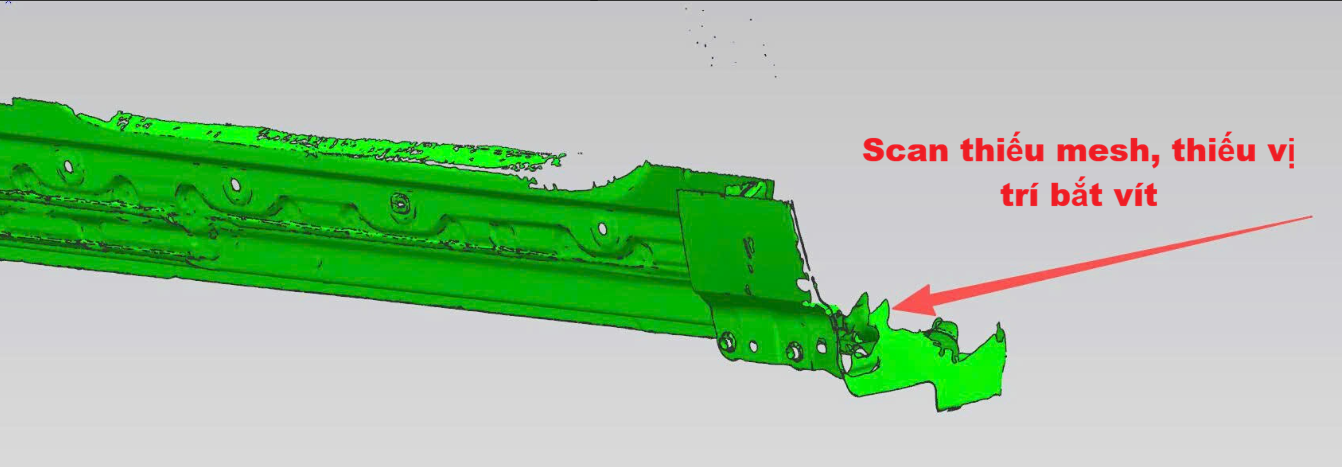

2. Scan thiếu data.
Mặc dù đã scan đủ 3 data như trên, nhưng nếu không scan đủ các chi tiết trên mẫu như rib, bề mặt, vị trí bắt vít… thì sản phẩm sau thiết kế cũng sẽ không thể lắp ráp đúng, đủ.
3. Data scan không chính xác.

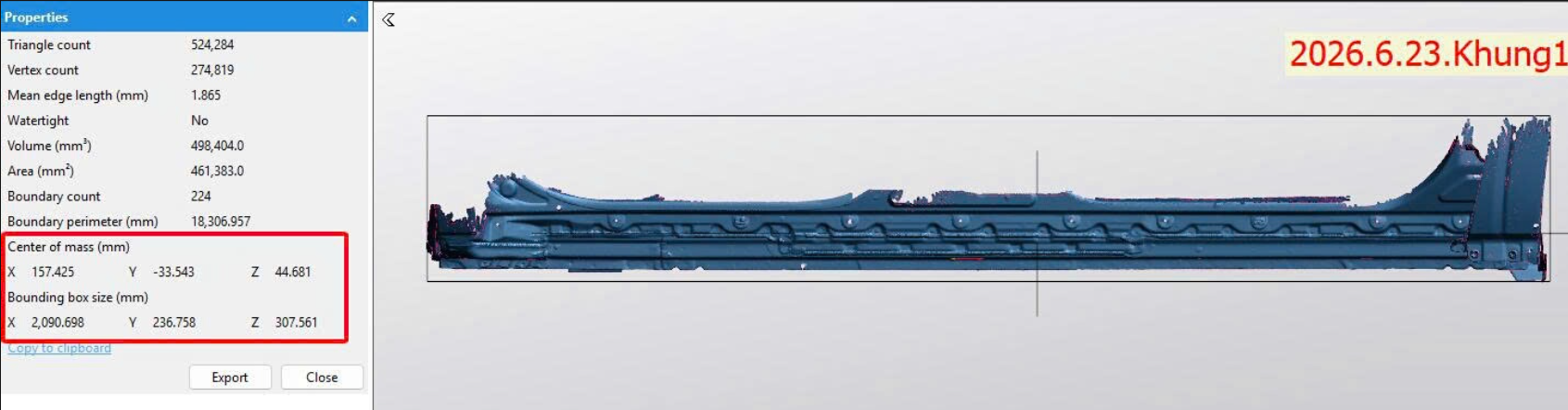

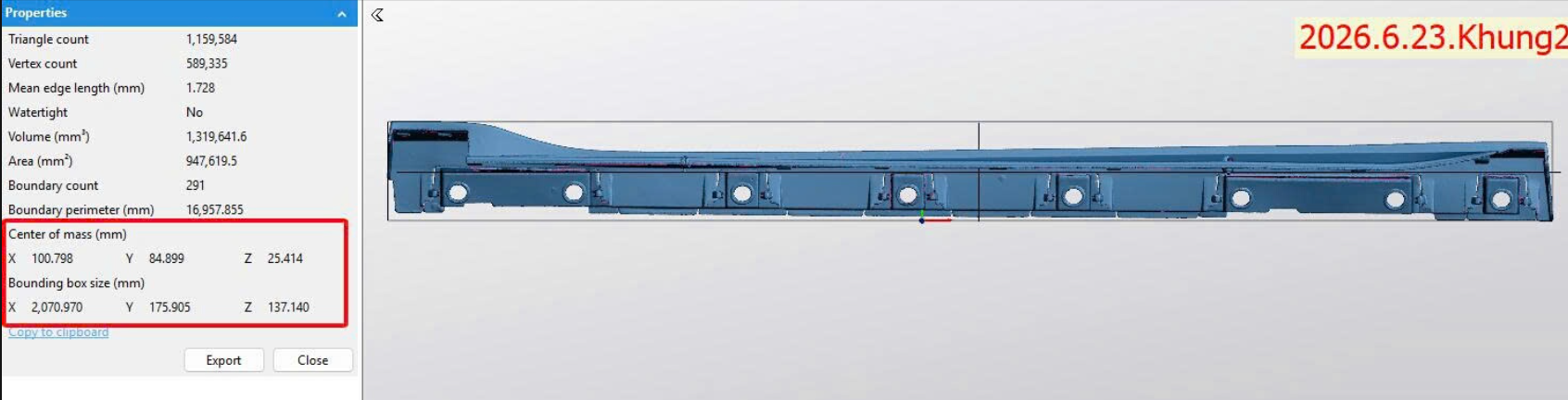

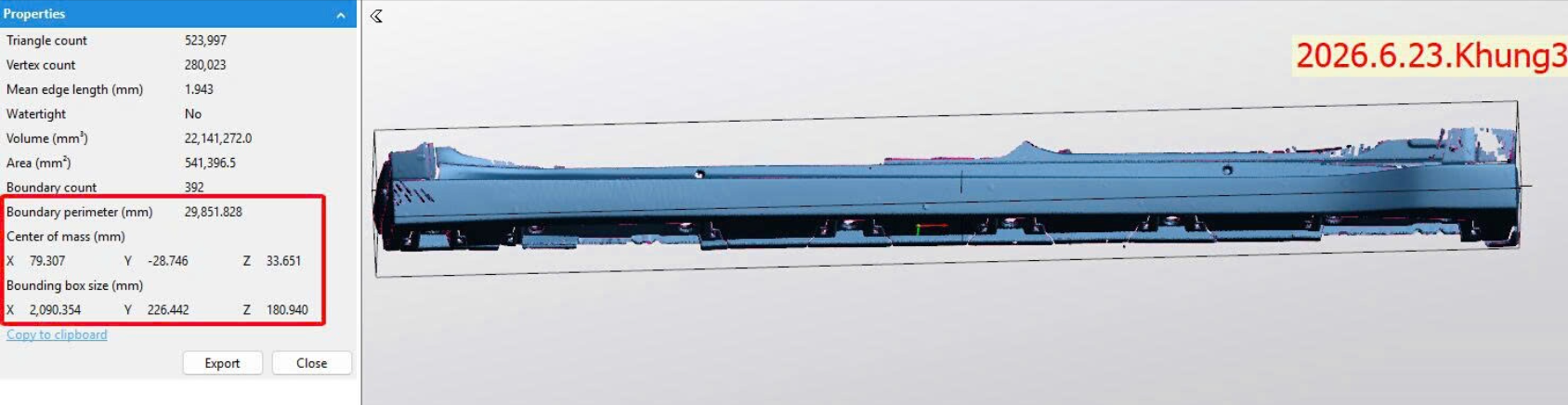

Linh kiện ô tô nhiều chi tiết rất dài như babule, cản trước, sau, vành xe.. Dễ bị biến dạng nếu người scan 3D không có kinh nghiệm khi scan 2,3 nửa rồi ghép lại thì data final sẽ không chính xác → dẫn đến sai lệch data không thể thiết kế chuẩn.
Nhận xét:
Trong các mục đích scan và thiết kế ngược linh kiện xe trên thì mục đích scan và độ xe là phức tạp nhất.

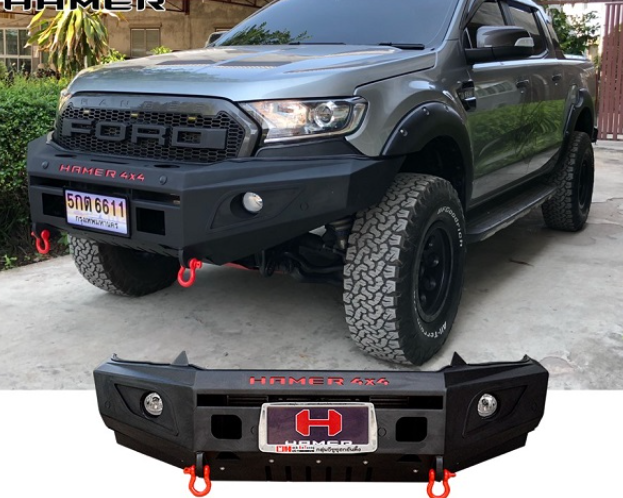

Ví dụ bạn muốn độ cản trước xe bản tải ford như hình ( thay thế cản xe mẫu đời cũ bằng mẫu đời mới).
Bạn sẽ phải làm như sau:
1. Scan 3D mẫu cản xe đời cũ.
2. Scan 3D khung bên trong xe vị trí lắp cản xe đời cũ
2. Scan 3D mẫu cản xe đời mới.
4. Scan 3D khung xe bên trong vị trí cản trước xe đời mới.
Sau đó sẽ so sánh sự sai khác nhau các vị trí hook lắp ráp giữa 2 cản trước của xe đời mới và đời cũ.
So sánh sự sai khác nhau vị trí lắp ráp giữa các hook lắp ráp giữa cản xe đời mới và cũ trên khung xe.
5. Thiết kế ngược lại cản trước xe đời mới → Thay đổi vị trí hook lắp ráp sau cho phù hợp với khung xe cũ.
6. Lắp ráp, ướm thử 3D cản vừa thiết kế ngược vào data khung xe bản cũ.
Thay đổi thiết kế, cải tiến hook, tính toán dung sai, co ngót… để thiết kế ngược cho phù hợp các hook lắp ráp.
7. Sau đó tiến hành in 3D thử mẫu sau thiết kế ngược.
Tiến hành lắp ráp thử bản in 3D, tiếp tục đánh giá tính lắp ráp, thẩm mỹ…
Nếu OK thì tiến hành làm khuôn, in nhựa ABS, PP, PE sau đó tiến hành sơn…
Cuối cùng ta sẽ được 1 sản phẩm hoàn chỉnh có thể sử dụng..
