1. Thiết kế ngược sản phẩm cơ khí là gì?
Thiết kế ngược sản phẩm cơ khí (Reverse Engineering) là quá trình phân tích, đo đạc và tái tạo lại thiết kế của một sản phẩm hoặc chi tiết cơ khí đã tồn tại, trong trường hợp không có hoặc không đầy đủ bản vẽ kỹ thuật gốc.
Quá trình này thường bắt đầu từ sản phẩm thực tế, sau đó thông qua các phương pháp đo lường (đo thủ công, máy đo CMM, quét 3D…) để xây dựng mô hình 3D và bản vẽ kỹ thuật, phục vụ cho việc:
- Tái sản xuất
- Bảo trì, sửa chữa
- Cải tiến, tối ưu hóa sản phẩm
Khác với thiết kế xuôi (từ ý tưởng → bản vẽ → sản phẩm), thiết kế ngược đi theo hướng:
Sản phẩm thực tế → dữ liệu đo → mô hình CAD → bản vẽ kỹ thuật
🔧 Hình 1. Khái niệm thiết kế ngược sản phẩm cơ khí
2. Mục đích của thiết kế ngược trong cơ khí
Thiết kế ngược được áp dụng nhằm đạt các mục đích chính sau:
- Phục hồi các chi tiết cơ khí đã hư hỏng hoặc mài mòn
- Thay thế linh kiện khi nhà sản xuất không còn cung cấp
- Phân tích kết cấu và nguyên lý hoạt động của sản phẩm
- Cải tiến thiết kế để nâng cao hiệu suất làm việc
- Giảm thời gian và chi phí nghiên cứu phát triển sản phẩm mới
Trong thực tế, thiết kế ngược giúp doanh nghiệp chủ động công nghệ, đặc biệt với các thiết bị nhập khẩu hoặc máy móc đời cũ.
3. Khi nào nên áp dụng thiết kế ngược sản phẩm cơ khí?
Thiết kế ngược không phải lúc nào cũng cần thiết. Phương pháp này nên được áp dụng trong các trường hợp sau:
3.1. Khi không có bản vẽ kỹ thuật gốc
Nhiều máy móc, thiết bị được mua từ lâu hoặc nhập khẩu nhưng không đi kèm đầy đủ bản vẽ. Thiết kế ngược là giải pháp hiệu quả để tái tạo lại dữ liệu kỹ thuật.
3.2. Khi cần thay thế hoặc sửa chữa chi tiết hỏng
Đối với các chi tiết bị gãy, mòn hoặc biến dạng, thiết kế ngược cho phép đo lại kích thước và chế tạo chi tiết mới phù hợp với cụm lắp ráp.
3.3. Khi cần cải tiến hoặc tối ưu hóa sản phẩm
Thông qua phân tích thiết kế ngược, các nhược điểm về kết cấu, vật liệu hoặc hình dạng có thể được phát hiện để cải tiến, giúp sản phẩm hoạt động bền bỉ và hiệu quả hơn.
3.4. Khi cần nội địa hóa hoặc giảm chi phí
Thiết kế ngược cho phép doanh nghiệp sản xuất linh kiện trong nước thay vì nhập khẩu, từ đó giảm chi phí và thời gian chờ đợi.
🔧 Hình 2. Các trường hợp nên áp dụng thiết kế ngược
4. Các phương pháp thường dùng trong thiết kế ngược
Trong thực tế, thiết kế ngược sản phẩm cơ khí có thể sử dụng một hoặc kết hợp nhiều phương pháp:
- Đo thủ công: thước cặp, panme, đồng hồ so (phù hợp chi tiết đơn giản)
- Máy đo tọa độ CMM: cho độ chính xác cao
- Quét 3D: áp dụng cho chi tiết có biên dạng phức tạp
- Dựng mô hình CAD: bằng SolidWorks, Inventor, CATIA…

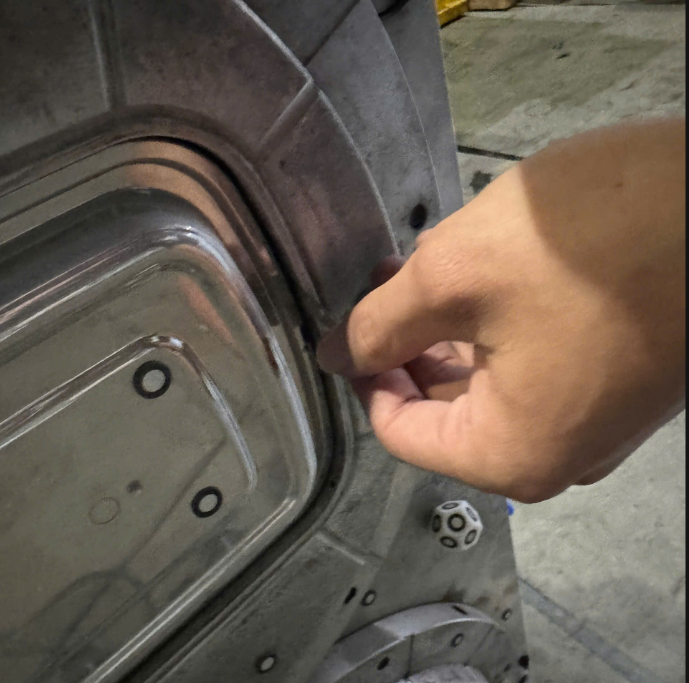

🔧 Hình 3. Quét 3D và dựng mô hình CAD chi tiết cơ khí
5. Ưu điểm và hạn chế của thiết kế ngược
Ưu điểm
- Tiết kiệm thời gian thiết kế
- Phục hồi chính xác chi tiết phức tạp
- Dễ dàng cải tiến và tối ưu hóa
- Tăng tính chủ động trong sản xuất
Hạn chế
- Phụ thuộc vào độ chính xác của thiết bị đo
- Chi phí đầu tư thiết bị quét 3D cao
- Yêu cầu kỹ năng xử lý dữ liệu và dựng CAD tốt
6. Kết luận
Thiết kế ngược sản phẩm cơ khí là một phương pháp hiệu quả giúp tái tạo, sửa chữa và cải tiến các chi tiết cơ khí trong trường hợp thiếu dữ liệu thiết kế ban đầu. Việc áp dụng thiết kế ngược đúng thời điểm và đúng phương pháp sẽ giúp nâng cao hiệu quả sản xuất, giảm chi phí và tăng khả năng làm chủ công nghệ trong ngành cơ khí.
