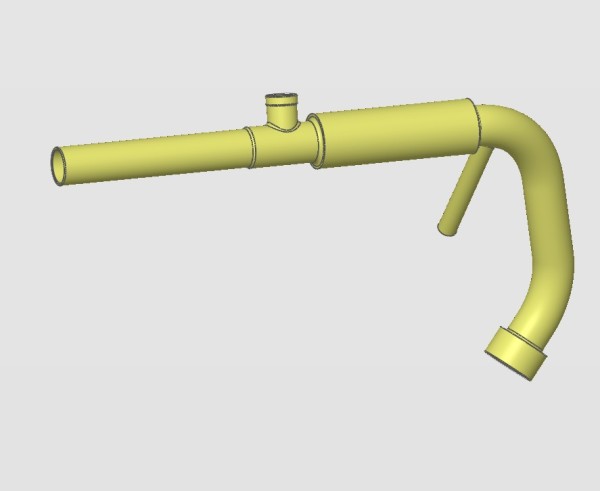

Thiết kế ngược mẫu ống dạng bending
Mẫu này thuộc nhóm thiết kế ngược ống có độ khó trung bình, và nếu chỉ nhìn hình thì có vẻ dễ, nhưng để dựng thành CAD chuẩn để gia công thì không hề đơn giản.
Vì sao?
1. Phần ống cong lớn:

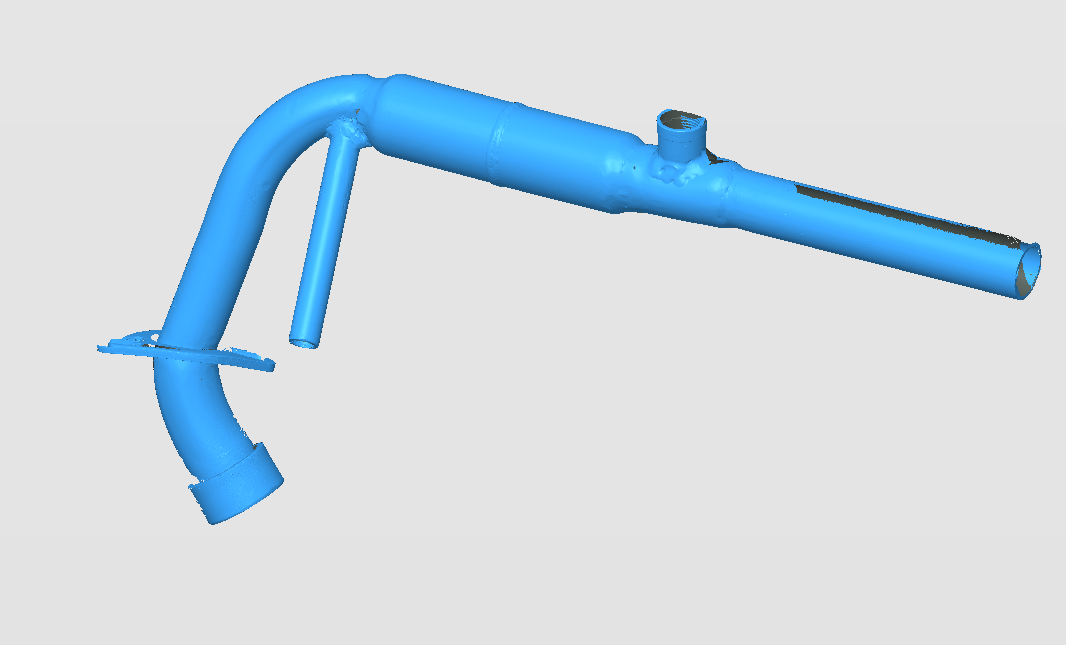

Đây là phần dễ nhất. Nếu scan 3D tốt, ta có thể xác định:
Đường tâm ống
Đường kính ngoài/trong
Bán kính uốn
Góc uốn
Chiều dài các đoạn thẳng

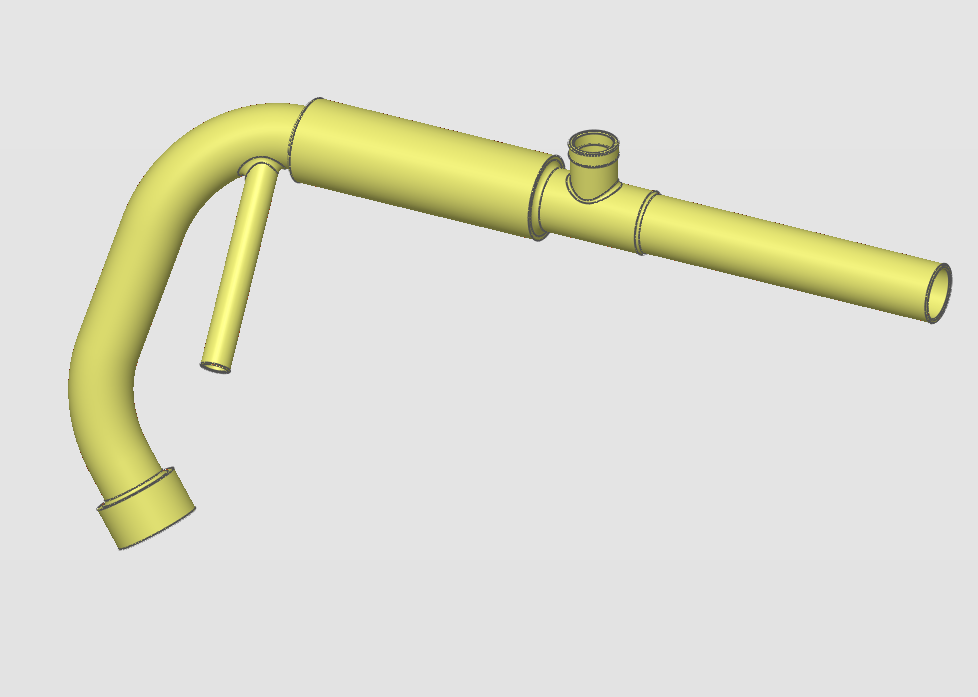

Nếu đoạn cong thực sự là một cung tròn thì dựng lại khá nhanh bằng Tube/Tube Bending trong NX hoặc EXModel.
2. Cái khó nằm ở các vị trí nối ống
Mẫu có khá nhiều vị trí:
Ống chính → ống nhánh
Ống chính → đoạn ống có đường kính khác
Các vòng/gờ ở đầu ống
Ống nhánh nhỏ được nối vào ống chính
Đặc biệt chỗ giao giữa hai ống không còn đơn giản là hai cylinder cắt nhau.
Nếu sản phẩm thực tế là hàn, hình dạng vùng giao có thể phụ thuộc vào:
Khe hở lắp ráp
Góc cắt ống
Biên dạng miệng ống
Mối hàn
Biến dạng do hàn
Nếu dựng CAD để sản xuất thì phải quyết định: dựng theo hình dạng scan thực tế hay dựng theo thiết kế lý tưởng trước khi hàn.
3. Các đoạn chuyển đường kính cũng làm bài toán khó hơn
Đoạn:
ống lớn → cổ chuyển → ống nhỏ
Không nên chỉ lấy kích thước đo trên mesh rồi vẽ đại một vài cylinder.
Phải xác định được:
đâu là mặt trụ → đâu là mặt côn/chuyển tiếp → đâu là mặt đầu → đâu là bán kính bo.
Đây là chỗ thiết kế ngược thực sự khác với việc "copy lại hình dạng scan".
