SO SÁNH THIẾT KẾ THUẬN VÀ THIẾT KẾ NGƯỢC

Tổng quan về Thiết kế Thuận (Forward Design) và Thiết kế Ngược (Reverse Design)

Trong kỹ thuật cơ khí và phát triển sản phẩm hiện đại, Thiết kế Thuận (Forward Design) và Thiết kế Ngược (Reverse Engineering / Reverse Design) đại diện cho hai triết lý phát triển trái ngược nhau về luồng thông tin và điểm khởi đầu.

1. Thiết kế Thuận (Forward Design)

Định nghĩa & Bản chất

Thiết kế thuận là phương pháp phát triển sản phẩm truyền thống đi theo chiều từ ý tưởng sơ khai đến vật thể vật lý hoàn chỉnh. Quy trình được định hướng bởi các lý thuyết kỹ thuật hệ thống, phương pháp luận thiết kế và mô hình quy trình nghiêm ngặt nhằm tạo ra các sản phẩm mới hoặc cải tiến các hệ thống phức tạp sẵn có.

Quy trình Thực hiện

Ý tưởng / Yêu cầu ➔ Mô hình CAD 3D / Bản vẽ ➔ Hệ thống Sản xuất ➔ Sản phẩm hoàn chỉnh

1. Xác định yêu cầu: Thiết lập các chỉ số chức năng, thông số kỹ thuật mong muốn và tiêu chuẩn vận hành.

2. Thiết kế linh kiện: Tạo dựng từng thành phần chi tiết thông qua các công cụ mô hình hóa 3D (CAD) và tính toán kiểm tra (CAE).

3. Chế tạo & Lắp ráp: Sản xuất từng chi tiết cơ khí (CAM/CNC) và thực hiện lắp ráp cụm máy.

4. Kiểm thử & Thử nghiệm: Đánh giá hiệu năng thực tế của toàn bộ cụm máy so với mục tiêu ban đầu.

Hạn chế đối với các sản phẩm phức tạp

• Rủi ro vòng lặp thiết kế: Do nhà thiết kế không thể lường trước toàn bộ sai số hoặc sự cố phát sinh ở khâu lắp ráp/vận hành, một thay đổi nhỏ ở khâu thử nghiệm có thể buộc phải thiết kế lại từ đầu.

• Chi phí & Thời gian lớn: Việc tạo nguyên mẫu và thử nghiệm lặp đi lặp lại khiến chu kỳ phát triển kéo dài đáng kể.

2. Thiết kế Ngược (Reverse Engineering / Reverse Design)

Định nghĩa & Bản chất

Thiết kế ngược là quá trình đi từ mẫu vật thể vật lý sẵn có ngược trở lại mô hình kỹ thuật số (CAD). Phương pháp này áp dụng các công cụ đo lường số hóa (máy quét 3D, CMM) để thu thập dữ liệu đám mây điểm (point cloud), từ đó tái tạo lại bề mặt hình học và cải tiến sản phẩm.

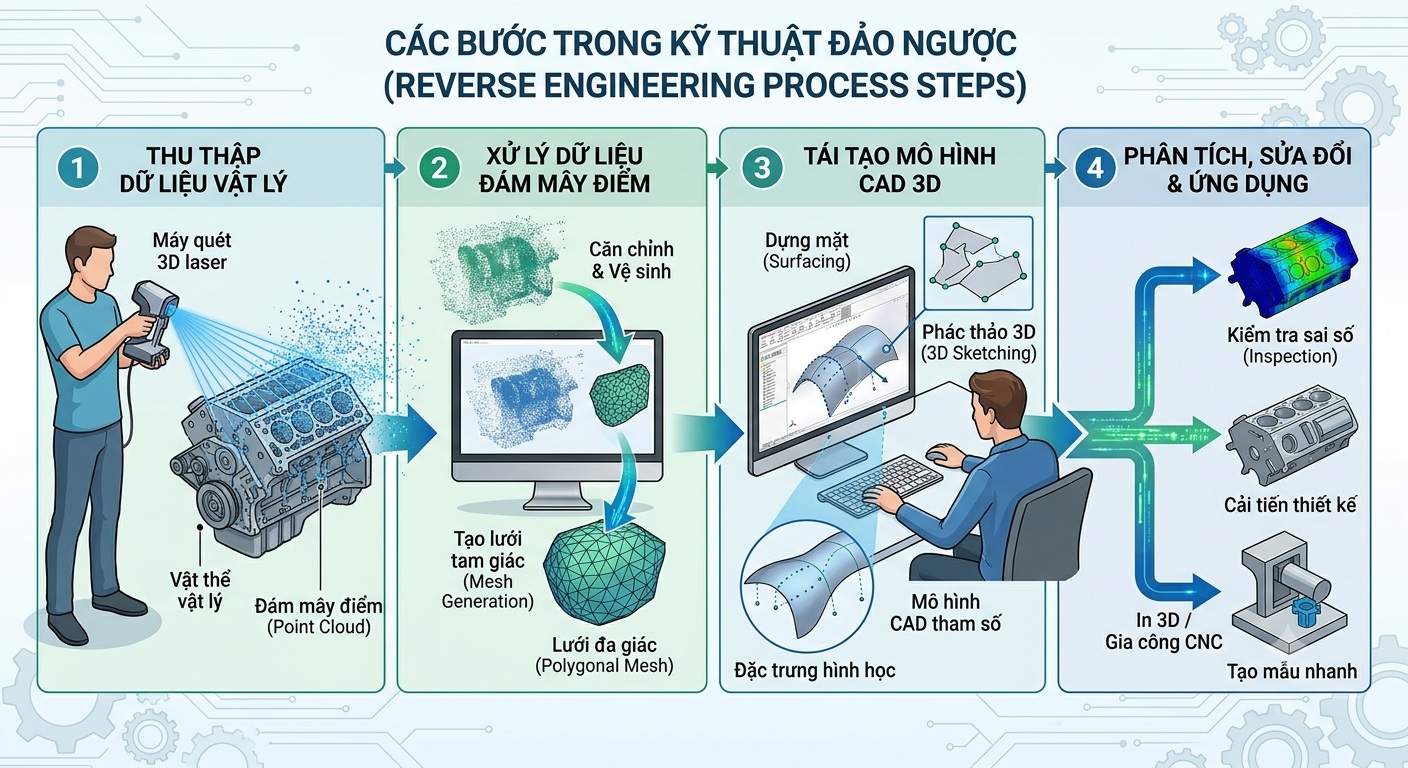

Quy trình Thực hiện

Mẫu vật thể 3D ➔ Thu thập tọa độ (Quét 3D) ➔ Tái tạo mô hình CAD ➔ Gia công CNC / Tạo mẫu ➔ Sản phẩm cải tiến

1. Số hóa bề mặt (Data Acquisition): Dùng máy quét laser 3D hoặc thiết bị đo CMM để thu thập tọa độ không gian các điểm trên bề mặt vật thể.

2. Tái tạo mô hình hình học (Reverse Modeling): Xử lý dữ liệu đám mây điểm và dựng lại bề mặt/khối Solid CAD 3D trong môi trường phần mềm chuyên dụng.

3. Phân tích & Thiết kế lại (Redesign & CAE): Phân tích ứng suất, tối ưu hóa kiểu dáng hoặc sửa đổi kích thước để khắc phục nhược điểm của mẫu cũ.

4. Sản xuất (CAM/CNC & Rapid Prototyping): Lập trình gia công CNC hoặc in 3D để tạo ra khuôn mẫu / sản phẩm hoàn chỉnh.

3. Bảng So sánh Chi tiết: Thiết kế Thuận vs. Thiết kế Ngược

4. Mối quan hệ Hỗ trợ Tương hỗ

Thiết kế thuận và thiết kế ngược không triệt tiêu lẫn nhau mà tạo thành một vòng lặp phát triển sản phẩm khép kín trong công nghiệp hiện đại:

Ý tưởng thiết kế thuận chế tạo ra nguyên mẫu ban đầu ➔ Thiết kế ngược thu thập dữ liệu biến dạng/mài mòn thực tế của nguyên mẫu ➔ Thiết kế lại (Thuận) để hoàn thiện sản phẩm thương mại.

• Cải tiến khuôn mẫu: Với các bề mặt phức tạp (như vỏ xe, cánh quạt, kiểu dáng công nghiệp), nghệ nhân thường tạo mẫu thủ công (đất sét/gỗ), sau đó kỹ thuật ngược số hóa mô hình này để chuyển sang sản xuất hàng loạt.

• Phục hồi & Phụ tùng thay thế: Cung cấp giải pháp chế tạo lại các chi tiết máy đã bị ngưng sản xuất hoặc thất lạc bản vẽ kỹ thuật.
