Phương pháp kiểm tra kích thước linh kiện ô tô theo DRF – Tiêu chuẩn được Toyota và nhiều hãng xe áp dụng
DRF là gì?
DRF (Datum Reference Frame) là phương pháp thiết lập hệ tọa độ chuẩn dựa trên các chuẩn định vị (Datum A, Datum B, Datum C) của chi tiết trước khi tiến hành đo kiểm kích thước. Đây là phương pháp được sử dụng rất phổ biến trong ngành công nghiệp ô tô nhằm đảm bảo mọi kết quả đo đều thống nhất với bản vẽ kỹ thuật.
Thay vì đặt chi tiết theo vị trí "đẹp nhất" hoặc dùng thuật toán Best Fit, phương pháp DRF cố định chi tiết theo đúng các chuẩn thiết kế đã quy định. Điều này giúp kết quả đo phản ánh chính xác khả năng lắp ráp của linh kiện trên xe.
Tại sao Toyota ưu tiên sử dụng DRF?
Trong sản xuất ô tô, một linh kiện có thể được lắp ghép với nhiều bộ phận khác nhau. Nếu chỉ đo theo Best Fit, chi tiết có thể đạt sai số rất nhỏ nhưng vẫn không lắp ráp chính xác.
Vì vậy, Toyota và nhiều hãng xe lựa chọn DRF để:
- Kiểm tra đúng theo ý đồ thiết kế.
- Đảm bảo khả năng lắp ráp giữa các linh kiện.
- Đánh giá chính xác sai lệch vị trí của lỗ, mặt chuẩn và gân tăng cứng.
- Thống nhất kết quả đo giữa nhà cung cấp và nhà máy lắp ráp.
Nguyên lý của phương pháp DRF
DRF được xây dựng dựa trên quy tắc định vị 3-2-1:
- Datum A: Khống chế 3 bậc tự do.
- Datum B: Khống chế thêm 2 bậc tự do.
- Datum C: Khống chế bậc tự do cuối cùng.
Sau khi hoàn thành, chi tiết sẽ có hệ tọa độ X-Y-Z cố định giống với trạng thái làm việc thực tế trên xe.
Quy trình kiểm tra kích thước theo DRF
Bước 1. Xác định Datum

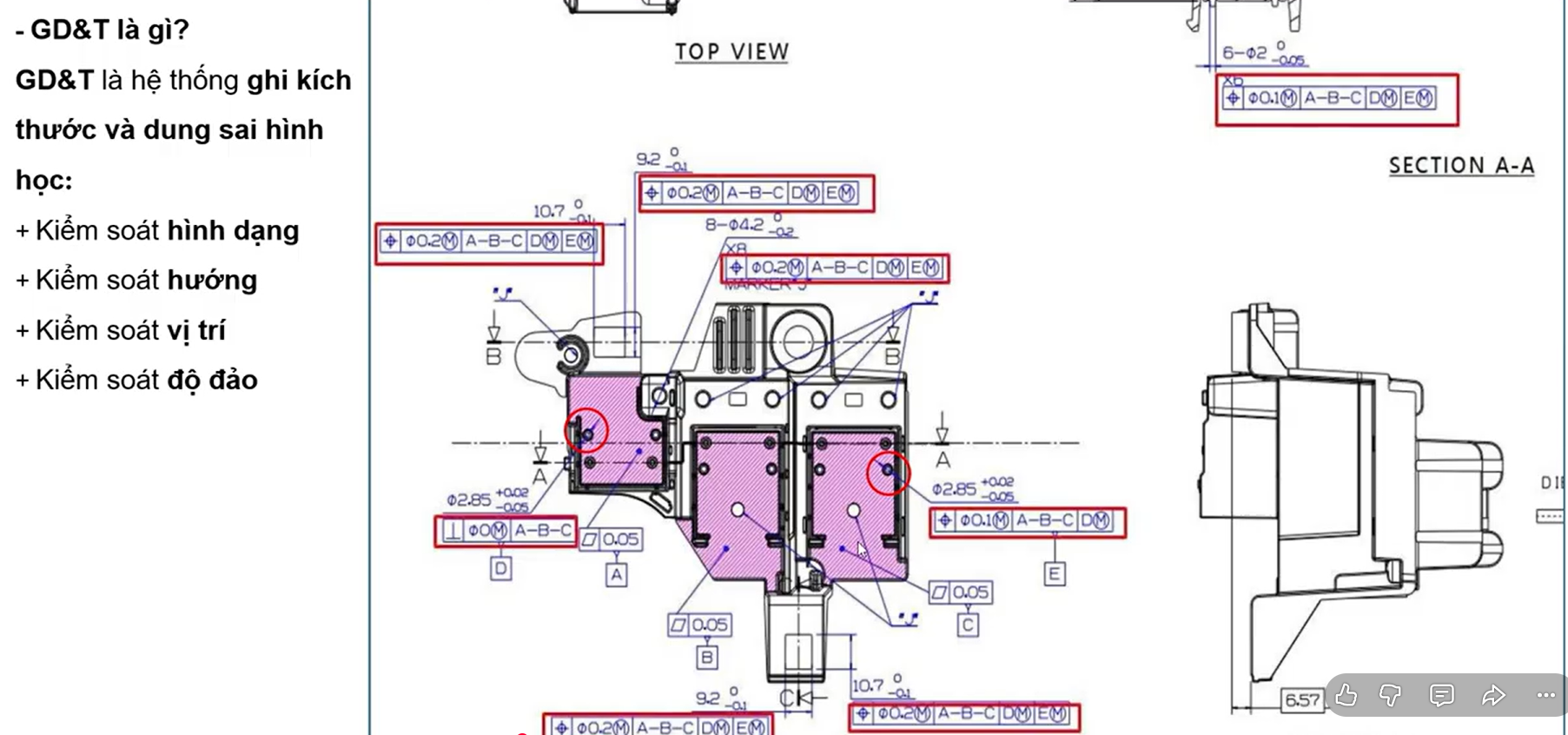

Đọc bản vẽ GD&T để xác định Datum A, B và C.
Bước 2. Thiết lập hệ tọa độ

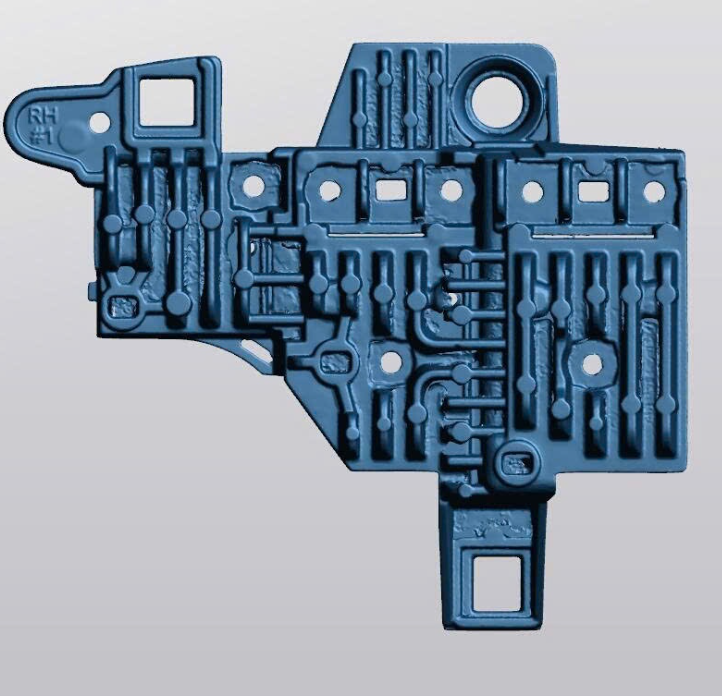

Sử dụng CMM hoặc máy quét 3D kết hợp phần mềm đo lường để căn chỉnh chi tiết theo các Datum.
Bước 3. Alignment

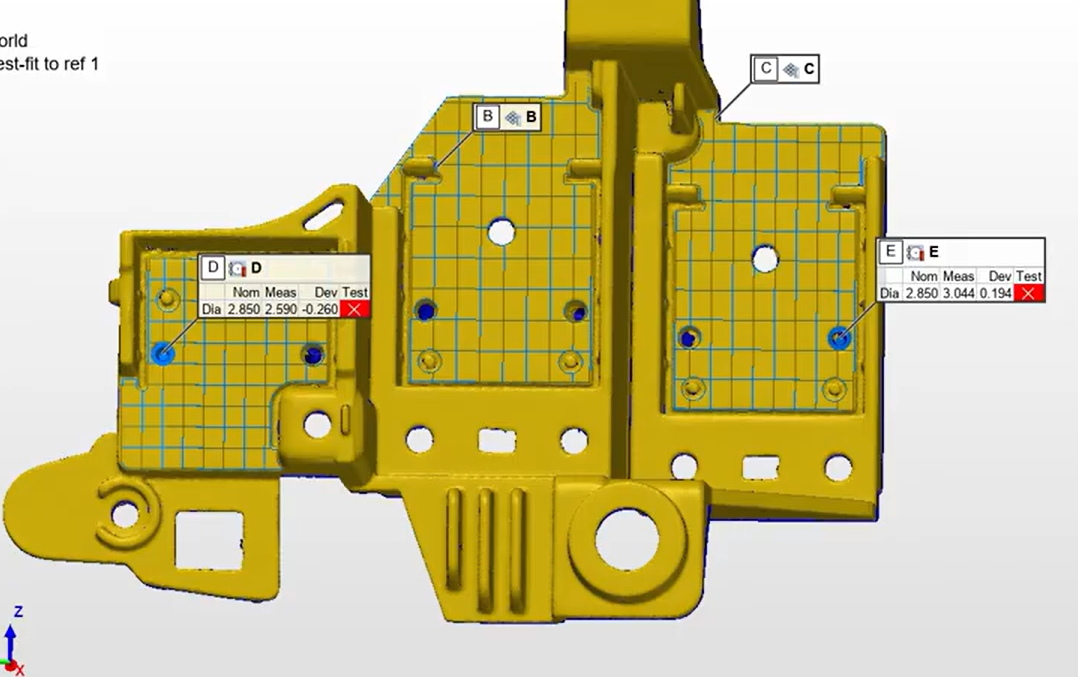

Thực hiện DRF Alignment trong phần mềm đo kiểm như PolyWorks Inspector, Geomagic Control X hoặc các phần mềm CMM.
Bước 4. Đo kiểm

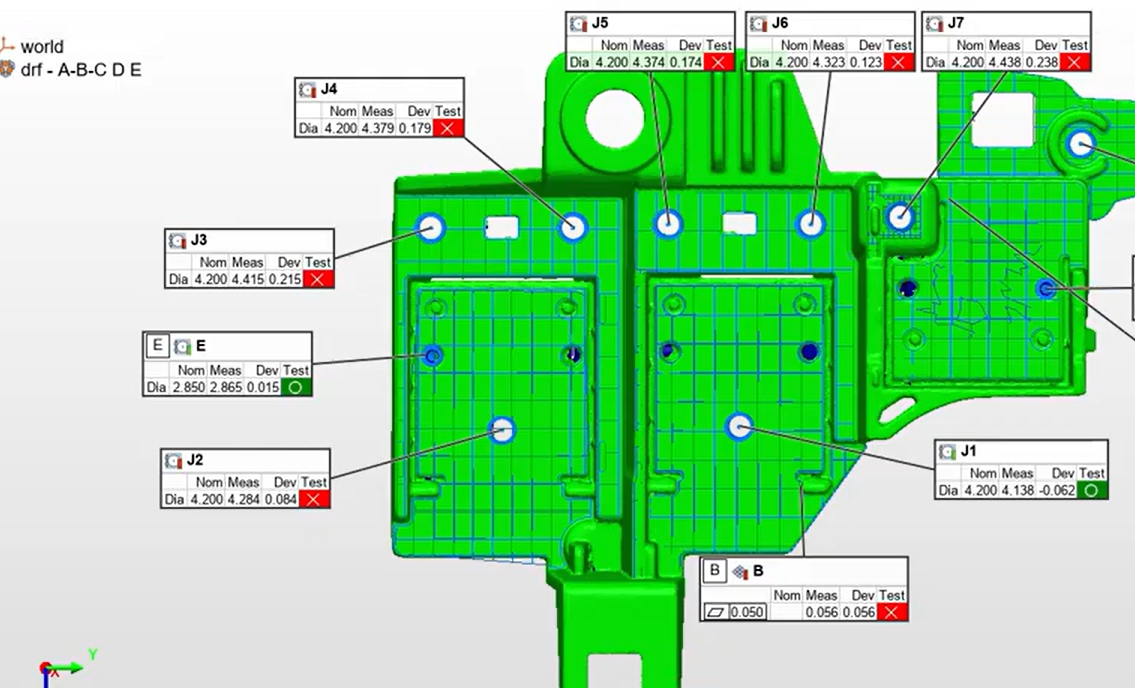

Sau khi định vị hoàn tất, tiến hành kiểm tra:
- Khoảng cách.
- Đường kính lỗ.
- Vị trí lỗ.
- Độ song song.
- Độ vuông góc.
- Độ phẳng.
- Profile Surface.
- Profile Line.
Bước 5. Xuất báo cáo
Kết quả được trình bày dưới dạng:
- Bảng kích thước.
- Báo cáo Pass/Fail.

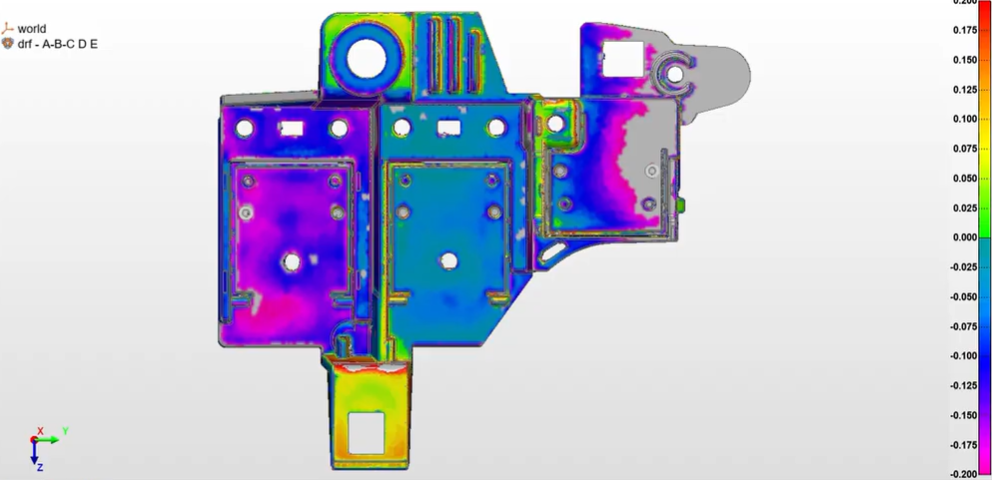

- Bản đồ màu (Color Map).
- Báo cáo GD&T.
Video Inspection linh kiện bằng DRF
DRF khác Best Fit như thế nào?
DRF| Best Fit
Căn theo Datum trên bản vẽ| Căn theo thuật toán tối ưu
Phản ánh khả năng lắp ráp| Chỉ giảm sai số tổng thể
Được dùng trong kiểm tra chất lượng| Thường dùng trong thiết kế ngược và so sánh hình học
Sai lệch phản ánh đúng thực tế| Có thể che giấu lỗi vị trí
Những linh kiện thường kiểm tra bằng DRF
- Cửa ô tô.
- Nắp capo.
- Tai gá động cơ.
- Khung xe.
- Cản trước, cản sau.
- Taplo.
- Vỏ nhựa nội thất.
- Giá đỡ pin xe điện.
- Chi tiết dập kim loại.
- Linh kiện đúc nhôm.
Kết luận
DRF là phương pháp kiểm tra kích thước tiêu chuẩn trong ngành công nghiệp ô tô hiện đại. Việc định vị chi tiết theo hệ Datum giúp kết quả đo phản ánh đúng chất lượng sản phẩm và khả năng lắp ráp thực tế. Đây cũng là phương pháp được nhiều hãng xe như Toyota, Honda, Nissan và các nhà cung cấp linh kiện cấp 1 (Tier 1) áp dụng trong quá trình kiểm soát chất lượng.
Đối với các doanh nghiệp cung cấp dịch vụ scan 3D và đo kiểm kích thước, việc hiểu và áp dụng đúng DRF là yếu tố quan trọng để tạo ra báo cáo đo lường đáp ứng yêu cầu của ngành ô tô.
