Trong công nghệ quét 3D (3D Scanning), việc thu thập dữ liệu chính xác là mục tiêu hàng đầu. Tuy nhiên, không phải bề mặt vật thể nào cũng dễ dàng ghi lại. Bài viết này tổng hợp những bề mặt làm khó máy quét 3D nhất và các giải pháp khắc phục .

1. Nguyên Lý Hoạt Động Cơ Bản Của Máy Quét 3D Quang Học

Máy quét 3D quang học (như ánh sáng cấu trúc - Structured Light) hoạt động bằng cách chiếu một chuỗi các mẫu vân sáng lên vật thể . Khi chạm vào bề mặt, các mẫu vân này bị biến dạng. Camera của máy quét thu lại hình ảnh biến dạng đó, sau đó thuật toán phần mềm tính toán khoảng cách để tạo thành đám mây điểm (Point Cloud)  – hàng triệu tọa độ X, Y, Z dựng nên bản sao kỹ thuật số của vật thể

2. Bốn Bề Mặt Vốn Là "Bẫy" Đối Với Máy Quét 3D

Khi nguyên lý chiếu – nhận ánh sáng bị cản trở, máy quét sẽ gặp sự cố tạo dữ liệu lỗi hoặc mất dữ liệu hoàn toàn:

• Nhiễu sáng môi trường mạnh: Ánh nắng mặt trời hoặc đèn xưởng cường độ cao làm bão hòa cảm biến camera, "nuốt chửng" các vân sáng của máy chiếu

• Vật thể màu đen: Bề mặt đen hấp thụ hầu hết năng lượng ánh sáng thay vì phản xạ lại camera, khiến hình ảnh nhận về quá tối và không đủ độ tương phản để tính toán tọa độ

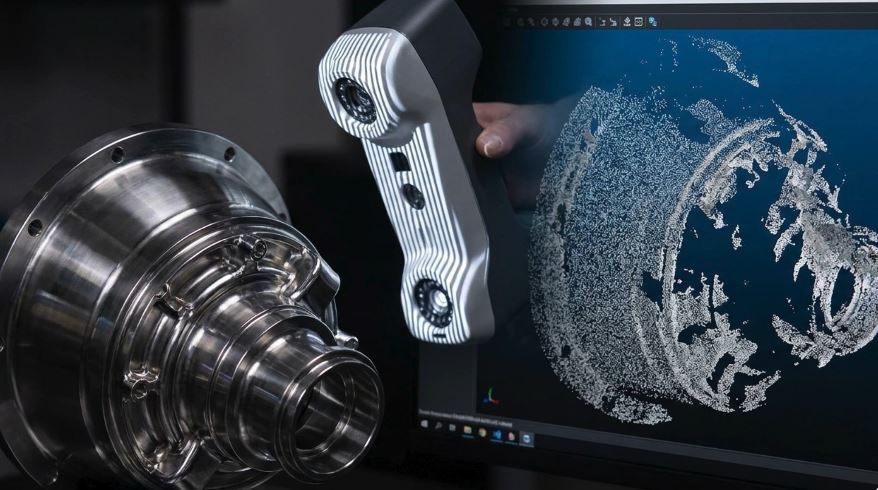

• Vật thể bóng / Phản xạ gương: Gây ra hiện tượng phản xạ trực tiếp, tạo điểm mù, điểm lóa và đa phản xạ làm nhiễu tín hiệu thu về

• Vật thể trong suốt: Ánh sáng máy chiếu xuyên qua hoặc bị khúc xạ bên trong vật thể, khiến camera bắt cả ánh sáng mặt trước, mặt sau lẫn tán xạ bên trong, tạo ra đống dữ liệu hỗn loạn

3. Các Giải Pháp Khắc Phục Hiệu Quả

Để chinh phục các bề mặt phức tạp trên, kỹ sư quét 3D có thể áp dụng 3 nhóm giải pháp sau:

A. Thiết lập thiết bị & Thao tác quét

• Tăng độ phơi sáng (Exposure): Với vật thể đen, điều chỉnh độ phơi sáng và độ sáng trên phần mềm để làm rõ các chi tiết

• Đổi góc quét linh hoạt: Tránh quét vuông góc 90 đối với bề mặt bóng; hãy duy trì góc nghiêng 40 - 60 để giảm phản xạ gương trực tiếp

• Kiểm soát môi trường sáng: Che chắn ánh nắng trực tiếp, tạo dựng khu vực quét cách ly bằng màn đen để tăng độ tương phản

B. Mẹo vật lý trên vật mẫu

• Xịt phủ tạo nhám (Bình xịt bột chuyên dụng): Biến bề mặt bóng/trong suốt thành bề mặt tán xạ lý tưởng. Ưu tiên loại bột xịt tự bay hơi để bảo vệ vật mẫu và tiết kiệm thời gian vệ sinh

• Dán điểm tham chiếu (Marker): Giúp máy quét không bị mất dấu vị trí trong không gian ngay cả khi bề mặt quá khó quét

C. Nâng cấp công nghệ & Thuật toán

• Ánh sáng xanh (Blue Light): Có bước sóng ngắn hơn ánh sáng đỏ/vàng, ít bị hấp thụ bởi vật thể, giúp thu đủ ánh sáng cho hình ảnh chính xác

• Quét Laser công suất cao: Mật độ năng lượng vượt trội tối ưu tỷ lệ S/N, thu thập dữ liệu sạch trên mọi bề mặt khó

• Chế độ HDR: Chụp nhiều tấm ảnh ở các độ phơi sáng khác nhau rồi kết hợp lại thành hình ảnh có dải động cao

• Kính lọc dải thông (Optical Filter): Đóng vai trò như "kính mát", chỉ cho ánh sáng của máy quét đi qua và chặn toàn bộ ánh sáng tạp từ môi trường

• Phần mềm tích hợp AI: Tự động phát hiện chi tiết nhỏ, tái tạo kỹ thuật số các bề mặt khó đạt độ phân giải cao và độ chính xác kinh ngạc

Lời Kết

Chuẩn bị kỹ lưỡng ở khâu tiền xử lý không chỉ mang lại dữ liệu quét đẹp mà còn tiết kiệm hàng giờ hậu kỳ dữ liệu 3D  Việc nắm vững bản chất quang học và chọn đúng giải pháp sẽ giúp các kỹ sư quét 3D làm chủ mọi mẫu vật khó.
