DRF Alignment trong PolyWorks Inspector – Phương pháp đo chuẩn được các hãng ô tô như Toyota áp dụng
Trong ngành công nghiệp ô tô, độ chính xác không chỉ được đánh giá bằng kích thước của từng linh kiện mà còn bằng khả năng lắp ráp giữa hàng nghìn chi tiết khác nhau. Vì vậy, các hãng xe như Toyota, Honda, Nissan hay nhiều nhà cung cấp Tier 1 đều ưu tiên sử dụng Datum Reference Frame (DRF) Alignment thay vì chỉ sử dụng Surface Best Fit khi kiểm tra chất lượng sản phẩm.
PolyWorks Inspector là một trong những phần mềm đo lường 3D hỗ trợ đầy đủ phương pháp DRF theo tiêu chuẩn GD&T, giúp kết quả đo phản ánh đúng ý đồ thiết kế và khả năng lắp ráp của chi tiết.
DRF Alignment là gì?
DRF (Datum Reference Frame) là phương pháp căn chỉnh dữ liệu đo dựa trên các chuẩn định vị (Datum A, Datum B và Datum C) được chỉ định trên bản vẽ kỹ thuật.
Trong PolyWorks Inspector, DRF Alignment sẽ:
- Sử dụng các measured datum features trên chi tiết thực.
- So khớp với nominal datum features trên mô hình CAD.
- Tạo một hệ tọa độ chuẩn để toàn bộ phép đo được thực hiện theo đúng yêu cầu của bản vẽ GD&T.
Khác với Surface Best Fit, DRF không cố gắng giảm sai số tổng thể của toàn bộ bề mặt mà ưu tiên giữ đúng các chuẩn định vị của chi tiết.
Vì sao Toyota ưu tiên DRF Alignment?
Trong sản xuất ô tô, một cánh cửa, nắp capo hay giá đỡ động cơ có thể đạt sai số bề mặt rất nhỏ nếu đo bằng Best Fit nhưng vẫn không lắp được vào xe nếu các lỗ định vị hoặc mặt chuẩn bị lệch.
Toyota xây dựng quy trình kiểm tra dựa trên nguyên tắc:
- Định vị theo đúng chuẩn thiết kế.
- Đánh giá đúng khả năng lắp ráp.
- Phát hiện sai lệch vị trí lỗ, mặt chuẩn và bề mặt chức năng.
- Đảm bảo nhà cung cấp và nhà máy đều có cùng kết quả đo khi sử dụng chung hệ Datum.
Đó là lý do DRF được sử dụng rộng rãi trong kiểm tra kích thước linh kiện ô tô.
Nguyên lý hoạt động của DRF
DRF hoạt động theo nguyên tắc định vị 3-2-1:
Datum A
Là mặt chuẩn chính.
Khống chế:
- Tịnh tiến theo trục Z.
- Quay quanh trục X.
- Quay quanh trục Y.
Datum B
Là chuẩn phụ.
Khống chế:
- Tịnh tiến theo trục Y.
- Quay quanh trục Z.
Datum C
Là chuẩn cuối cùng.
Khống chế:
- Tịnh tiến theo trục X.
Sau khi ba Datum được xác lập, chi tiết sẽ có đủ sáu bậc tự do bị khống chế và toàn bộ phép đo được thực hiện trong cùng hệ tọa độ.
Quy trình DRF Alignment trong PolyWorks Inspector

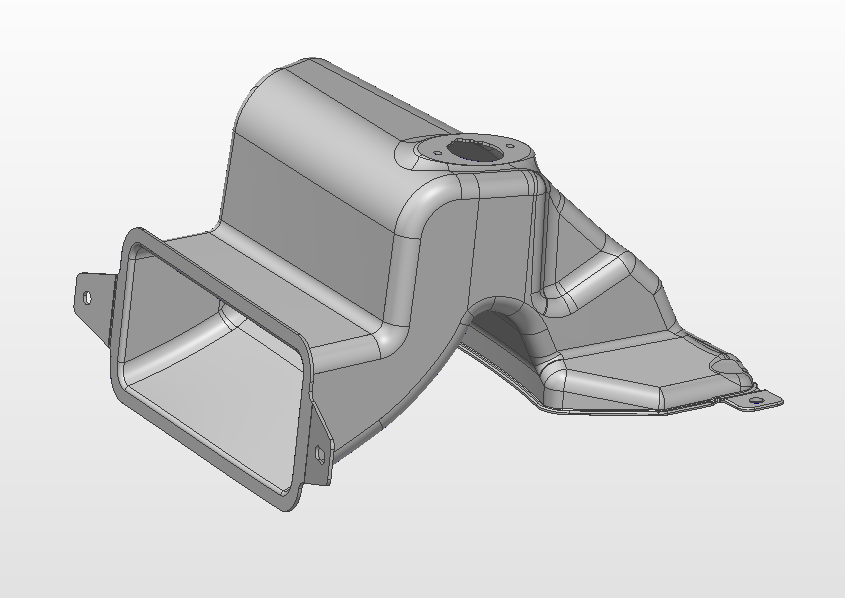

Bước 1. Import CAD và dữ liệu Scan
Nhập:
- CAD (STEP, IGES, Parasolid...)
- Mesh STL

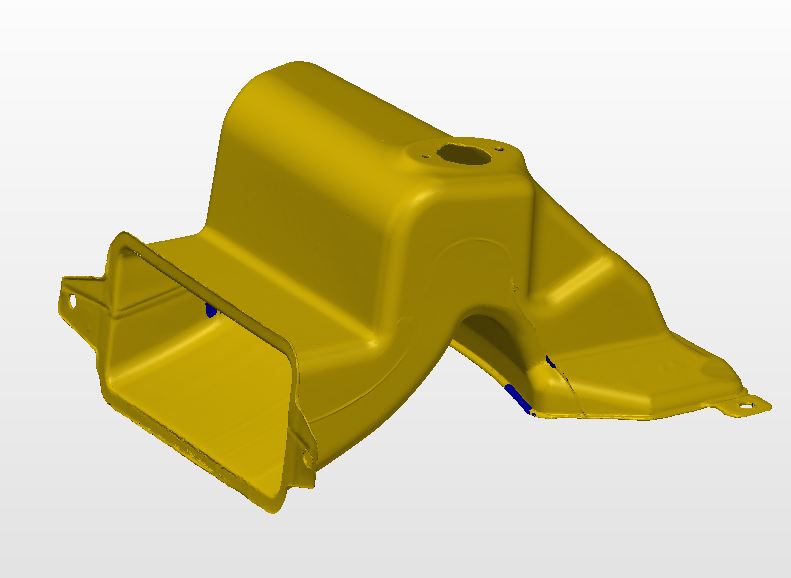

Mấu được quét 3D trên máy quét công nghiệp tiên tiến, độ chính xác cao 0.02mm

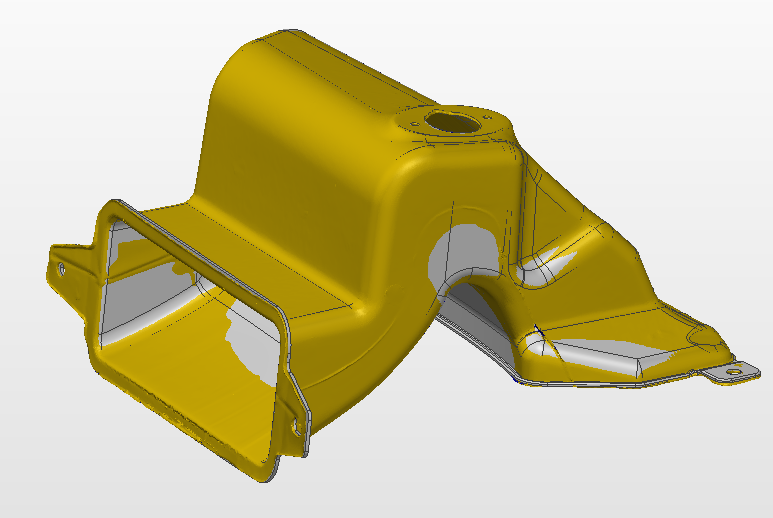

Bước 2. Prealignment
Thực hiện căn chỉnh sơ bộ bằng:
- N Point Alignment
- Surface Best Fit
- Feature Alignment
Mục đích chỉ để đưa hai mô hình về gần nhau.

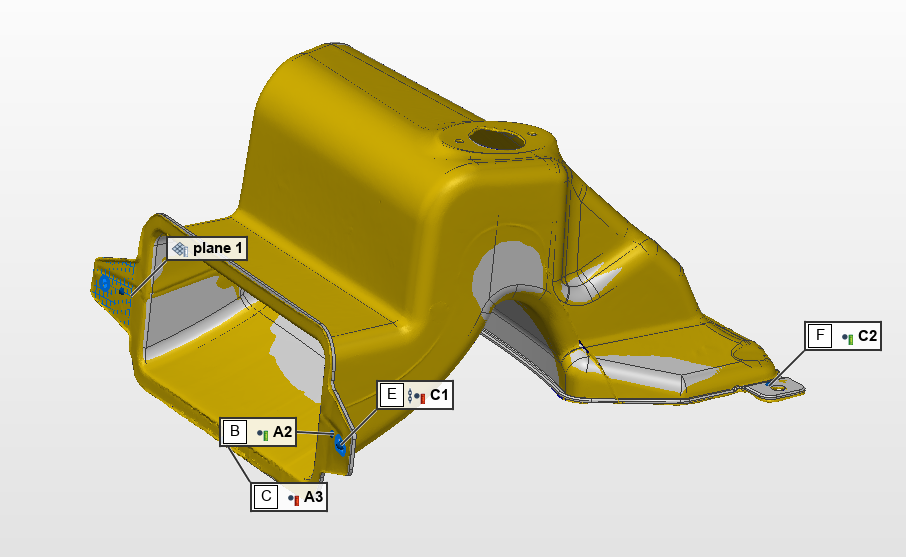

Bước 3. Tạo Datum Features
Tạo các Feature tương ứng với:
- Plane
- Cylinder
- Cone
- Circle
- Slot
- Axis
Sau đó gán tên Datum:
- A
- B
- C
Các feature phải được gắn nhãn Datum mới có thể sử dụng trong DRF Alignment.

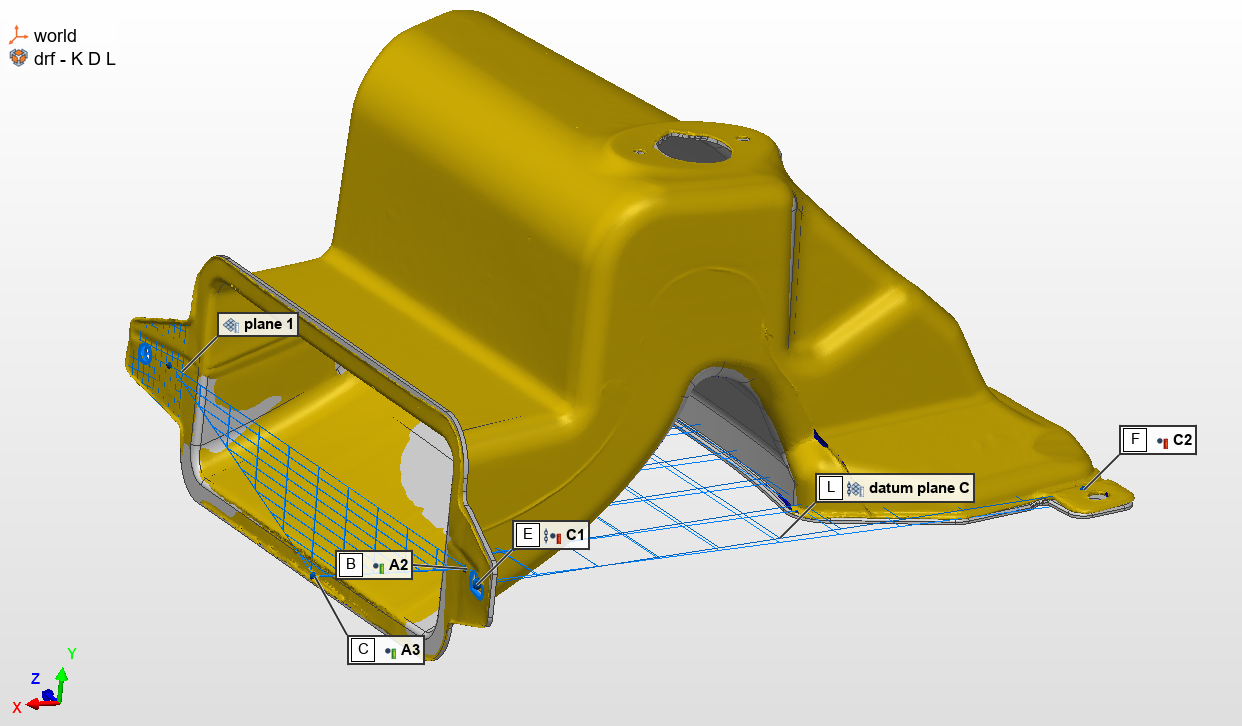

Bước 4. Tạo Datum Reference Frame
Trong PolyWorks:
Align → Advanced Alignment → Datum Reference Frames
Sau đó:
- Chọn Datum A
- Chọn Datum B
- Chọn Datum C
- Nhấn Create
Phần mềm sẽ tạo một DRF mới.
Bước 5. Thực hiện Align
Chọn DRF vừa tạo.
Nhấn Align.
PolyWorks sẽ căn chỉnh dữ liệu đo theo các Datum thay vì theo toàn bộ bề mặt.

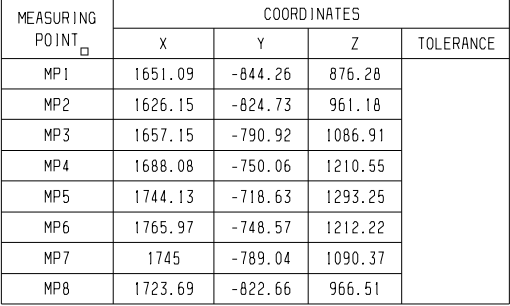

Bước 6. Kiểm tra kích thước
Sau khi DRF Alignment hoàn thành có thể kiểm tra:
- Hole Position
- True Position
- Flatness
- Perpendicularity
- Parallelism
- Profile of Surface
- Profile of Line
- Distance
- Flush & Gap

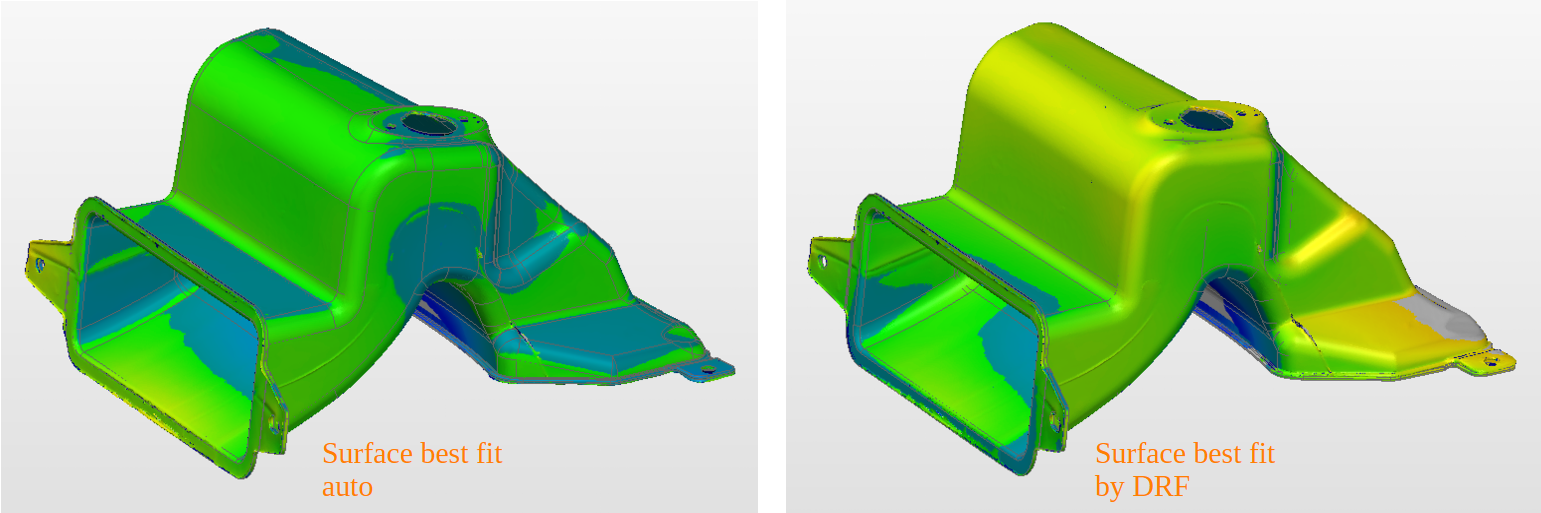

DRF Alignment và Surface Best Fit khác nhau như thế nào?
DRF Alignment| Surface Best Fit
Căn theo Datum| Căn theo toàn bộ bề mặt
Phản ánh khả năng lắp ráp| Phản ánh độ khớp hình học
Dùng trong kiểm tra chất lượng| Dùng nhiều trong thiết kế ngược
Sai lệch đúng theo bản vẽ GD&T| Có thể làm giảm sai lệch tổng thể và che khuất lỗi vị trí
Được ưu tiên trong ngành ô tô| Phù hợp cho dựng CAD hoặc so sánh hình dạng
Khi nào nên sử dụng DRF?
DRF đặc biệt phù hợp với:
- Chi tiết dập thân xe.
- Giá đỡ động cơ.
- Khung xe.
- Cửa xe.
- Nắp capo.
- Cản trước.
- Cản sau.
- Pin xe điện.
- Chi tiết đúc nhôm.
- Linh kiện nhựa nội thất.
Đây đều là các chi tiết có yêu cầu cao về vị trí lắp ráp.
Những sai lầm phổ biến
Nhiều kỹ sư mới thường:
- Chỉ dùng Surface Best Fit rồi kết luận sản phẩm đạt.
- Không tạo Datum trước khi đo.
- Chọn sai thứ tự Datum A-B-C.
- Không kiểm tra hệ tọa độ sau Alignment.
- Đánh giá sai vị trí lỗ vì căn chỉnh không đúng chuẩn.
Những sai sót này có thể khiến báo cáo đẹp nhưng không phản ánh đúng khả năng lắp ráp thực tế.
Kết luận
DRF Alignment là phương pháp căn chỉnh quan trọng trong PolyWorks Inspector và là nền tảng của kiểm tra kích thước theo tiêu chuẩn GD&T. Việc định vị chi tiết theo Datum Reference Frame giúp kết quả đo phản ánh chính xác ý đồ thiết kế, đảm bảo tính nhất quán giữa nhà cung cấp và nhà sản xuất, đồng thời nâng cao chất lượng lắp ráp trong ngành công nghiệp ô tô.
Đối với các kỹ sư đo lường 3D, việc thành thạo DRF Alignment không chỉ giúp tạo ra báo cáo chính xác mà còn là kỹ năng thiết yếu khi làm việc với các dự án của Toyota và nhiều hãng ô tô khác.
