Chọn máy quét 3D nào cho quét máy bay & Uav tốt nhất?

Trong bài viết này, "tốt nhất" không đồng nghĩa với đắt nhất hay có thông số cao nhất. Một máy quét 3D tốt là máy đáp ứng ổn định trong công việc hàng ngày, dữ liệu đáng tin cậy, ít lỗi, tuổi thọ cao và mang lại hiệu quả đầu tư tốt.

Tiêu chí đánh giá của chúng tôi dựa trên kinh nghiệm triển khai thực tế gồm 5 yếu tố:

• Chất lượng dữ liệu (Mesh)
• Độ ổn định khi quét
• Độ bền và độ tin cậy của thiết bị
• Tốc độ làm việc
• Độ thuận tiện khi sử dụng ( quan trọng vì quét 1 mẫu cỡ lớn như máy bay sẽ phải cầm máy từ 8 đến 12 tiếng /1 ngày).
• Hiệu quả đầu tư (Giá/Hiệu năng)

Dựa trên kinh nghiệm và tiêu chí trên chúng tôi phân tích 3 dòng máy công nghiệp sau:

1. Handy Black Elite  của Faro Creaform

2. Freecombo/Combo + của shining 3D

3. FreeScan UE Pro 2 của Shining 3D

Những chi tiết trên UAV hay máy bay có đặc điểm khá đặc biệt:

• nhiều bề mặt cong

• vật liệu nhôm, composite, carbon

• nhiều hốc sâu

• cánh dài

• yêu cầu mô hình CAD chính xác

Do đó việc chọn máy quét không chỉ dựa vào độ chính xác mà còn cần cân bằng giữa tốc độ, chất lượng dữ liệu và chi phí đầu tư.

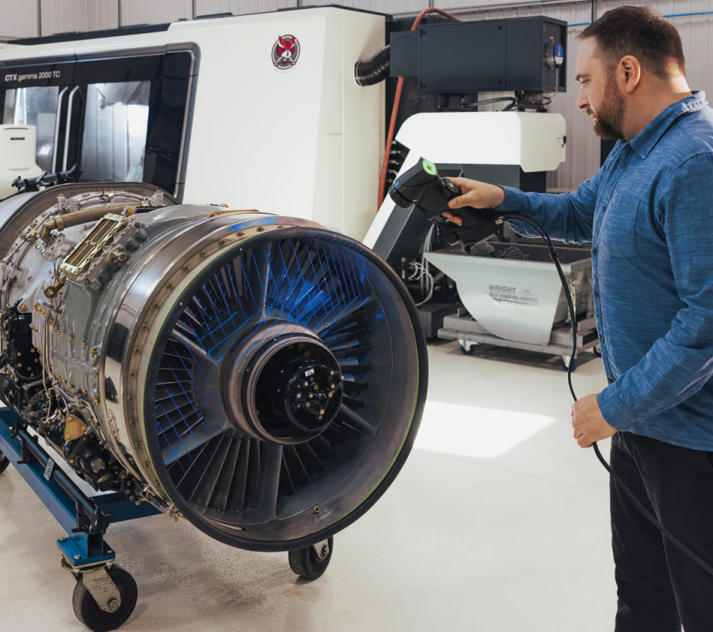

1. HandySCAN BLACK Elite – lựa chọn cao cấp nhất

Ưu điểm

✅ Mesh cực sạch

✅ Độ ổn định rất cao

✅ Sai số nhỏ

✅ Scan được cả chi tiết lớn lẫn nhỏ

✅ Rất phù hợp thiết kế ngược và kiểm tra kích thước

Đặc biệt:

• scan turbine

• cánh quạt

• động cơ

• cụm gearbox

• vỏ UAV cao cấp

đều cho dữ liệu rất đẹp.

Nhược điểm

• Giá đầu tư cao nhất.

• Tốc độ không phải nhanh nhất.

Phù hợp

✔ Hàng không

✔ Quốc phòng

✔ Công ty R&D

✔ Reverse Engineering chuyên nghiệp

Xem thêm bài viết và thông số kỹ thuật của Handy Black tại đây:

https://thietkenguoc.com.vn/chia-se-kinh-nghiem-su-dung-handy-black-elite

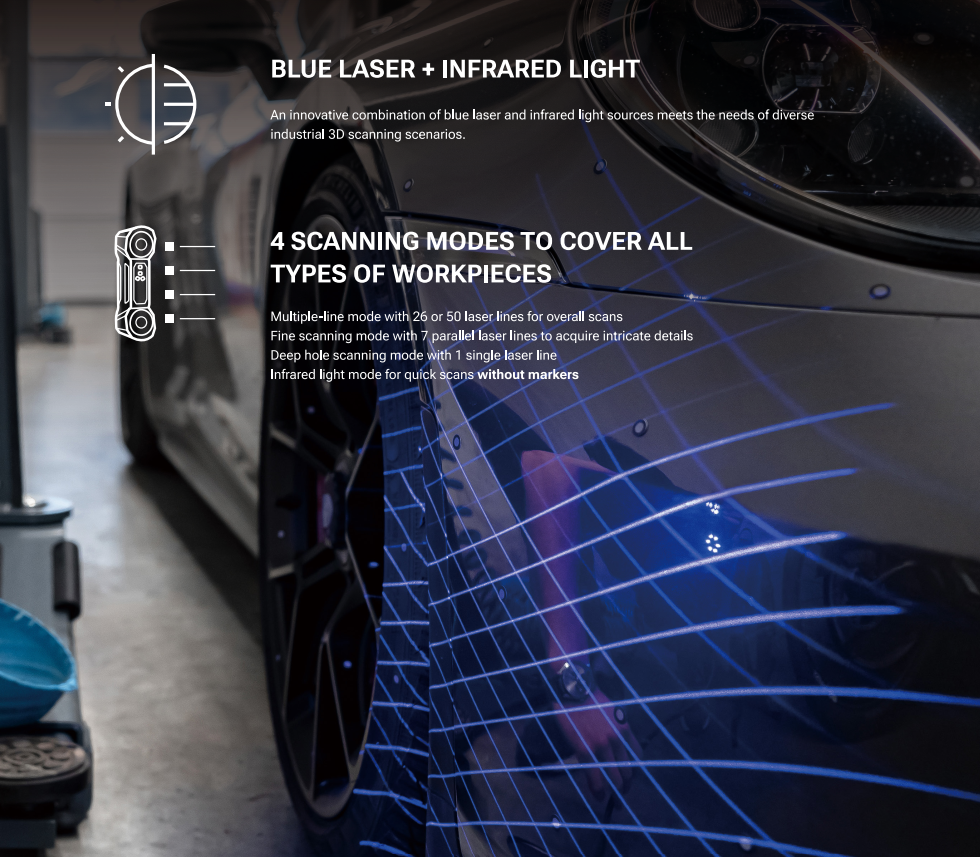

2. FreeScan Combo / Combo+

Đây có lẽ là dòng có tỷ lệ hiệu năng / giá thành rất tốt hiện nay.

Ưu điểm

• Laser xanh

• Ánh sáng hồng ngoại

• Scan động cơ rất tốt

• Scan các bề mặt cong ổn định

• Giá chỉ bằng khoảng 1/2–2/3 HandySCAN BLACK (tùy phiên bản và cấu hình).




Nếu công việc chủ yếu là:

• scan động cơ

• scan thân UAV

• scan cánh

• scan vỏ composite

• thiết kế ngược

và không yêu cầu tốc độ quá nhanh, yêu cầu chi phí thấp thì Combo đáp ứng rất tốt.

Nhược điểm

• Mesh chưa "đẹp" và ổn định bằng HandySCAN BLACK trong các bài toán khó.

• Khả năng xử lý các chi tiết có hình học rất phức tạp vẫn kém hơn một chút.

• FOV nhỏ hơn dòng FreeScan UE Pro 2, ngang bằng Handy Black

Phù hợp

✔ Xưởng cơ khí

✔ Công ty chế tạo UAV

✔ Trung tâm R&D

✔ Dịch vụ scan 3D

Đây là lựa chọn mình đánh giá có giá trị đầu tư rất cao.

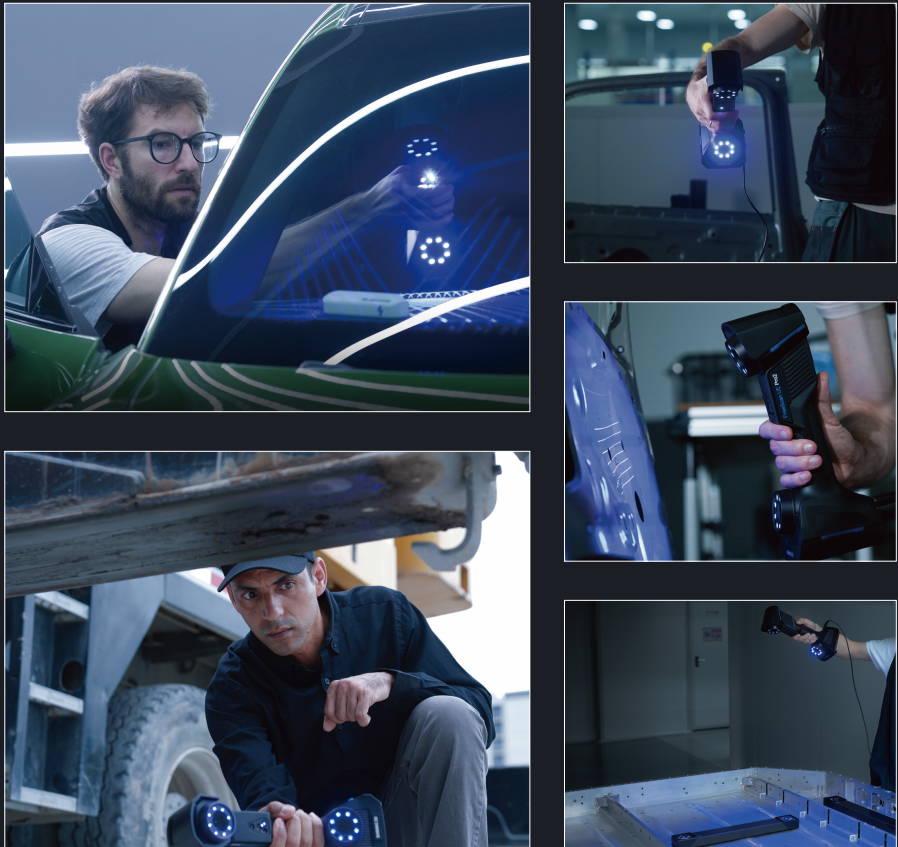

3. FreeScan UE Pro 2

Nếu yêu cầu là:

scan nhanh những chi tiết kích thước lớn

thì UE Pro 2 lại là lựa chọn đáng cân nhắc.

Ưu điểm

• Tốc độ nhanh hơn FreeScan Combo và Handy Black

• Vùng quét lớn

• Rất phù hợp

• thân UAV lớn

• cánh dài

• thân máy bay

• khuôn composite

Trong nhiều dự án cần quét diện tích lớn, UE Pro 2 giúp giảm đáng kể thời gian thu thập dữ liệu.

Nhược điểm

• Chất lượng mesh chưa đạt mức của HandySCAN BLACK.

• Chất lượng máy và phần mềm chưa tối ưu bằng Handy Black nhưng giá lại hấp dẫn hơn

Phù hợp

✔ Máy bay mô hình

✔ UAV cỡ lớn

✔ Cánh máy bay

✔ Composite

✔ Khuôn lớn

Xem thêm bài viết và thông số kỹ thuật của Freescan UE Pro 2 tại đây:

https://thietkenguoc.com.vn/chia-se-kinh-nghiem-su-dung-freescan-ue-pro-2

So sánh nhanh

Kết luận

Nếu ngân sách không phải là vấn đề và mục tiêu là dữ liệu ổn định, chất lượng mesh cao cùng độ tin cậy lâu dài, HandySCAN BLACK vẫn là lựa chọn hàng đầu cho các dự án hàng không, UAV và reverse engineering.

Nếu cần cân bằng giữa hiệu năng và chi phí, FreeScan Combo/Combo+ là lựa chọn rất đáng giá. Máy đáp ứng tốt các công việc quét động cơ, vỏ UAV, bề mặt composite và thiết kế ngược với mức đầu tư hợp lý.

Trong trường hợp ưu tiên tốc độ để quét các chi tiết lớn như thân máy bay, cánh UAV hoặc khuôn composite, FreeScan UE Pro 2 sẽ mang lại hiệu quả cao hơn nhờ vùng quét lớn và tốc độ thu thập dữ liệu

Xem thêm các bài về tư vấn sử dụng máy Scan 3D khác tại dây:

https://thietkenguoc.com.vn/chia-se-kinh-nghiem-scan-3d

Cần tư vấn thêm liên hệ 0976436835

Trân trọng!
