Shining 3D Freescan UE Pro 2| Máy scan 3D công nghiệp cao cấp

Shining Freescan UE Pro 2 là dòng máy cao cấp, công nghiệp phù hợp với nhu cầu cần quét mẫu lớn như vỏ tàu thủy, vỏ ô tô, chân vịt tàu thủy, máy bay dân dụng, máy bay quân sự.. thao tác cầm máy thuận tiện, có thể quét liên tục cả ngày, độ chính xác chuẩn đo lường 0.02mm..

Chia sẻ kinh nghiệm sử dụng các máy Scan 3D.

Bài 3: Shining 3D Freescan UE Pro 2

Đây là dòng máy scan 3d cầm tay gần như cáo cấp nhất của hãng shining 3D.
Chức năng scan 3D, inspection, nó có đầy đủ chứng nhận về chất lượng và iso đo lường như 17025..

Bảng thông số kỹ thuật:

Thông số (Specification)	Chi tiết (Details)
Product model (Mẫu sản phẩm)	FreeScan UE Pro2
Scan mode / Light source / Working distance (Chế độ quét / Nguồn sáng / Khoảng cách làm việc)	• Multiple lines scan: 50 laser lines \| 300 mm (11.8 in) • Fine scan: 7 parallel laser lines \| 200 mm (7.9 in) • Single line scan: 1 laser line \| 300 mm (11.8 in)
Scan accuracy (Độ chính xác quét)	0.02 mm (0.0008 in)
Volumetric accuracy (Độ chính xác thể tích)	0.02 + 0.03 mm/m (0.02 + 0.015 mm/m with photogrammetry) (0.0008 in + 0.00036 in/ft (0.0008 in + 0.00018 in/ft with photogrammetry))
Scan speed (Tốc độ quét)	Up to 3,460,000 points/s
Scan depth (Chiều sâu quét)	360 mm (14.2 in)
Max. FOV (Khung hình quét tối đa)	600 x 550 mm (23.6 x 21.7 in)
Point distance (Khoảng cách điểm)	0.01 ~ 10 mm (0.0004 ~ 0.4 in)
Laser class (Cấp độ laser)	Class II (eye safe)
Connection standard (Chuẩn kết nối)	USB 3.0
Dimension (Kích thước)	305.8 x 118.9 x 100.8 mm (12.0 x 4.7 x 4.0 in)
Weight (Trọng lượng)	0.95 kg
Power input (Nguồn điện đầu vào)	24V, 3.75A
Working temperature (Nhiệt độ hoạt động)	-20 ~ 40°C (-4 ~ 104°F)
Working humidity (Độ ẩm hoạt động)	10% ~ 90%
Certifications (Chứng nhận)	CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX
Accuracy Certification (Chứng nhận độ chính xác)	VDI/VDE 2634 Part 3, ISO 10360 (certificated in ISO 17025 certificated accuracy lab)
Recommended computer configuration (Cấu hình máy tính khuyến nghị)	• OS: Windows 11 Professional 22H2 (64-bit) • Processor: 13th Gen Intel® Core™ i7-13700H or above • Graphics Card: NVIDIA GeForce RTX 4060 Laptop GPU or above • Video Memory: 8G or above • RAM: 64G or above, DDR5 dual-channel • Interface: USB 3.0

Đánh giá thực tế sử dụng

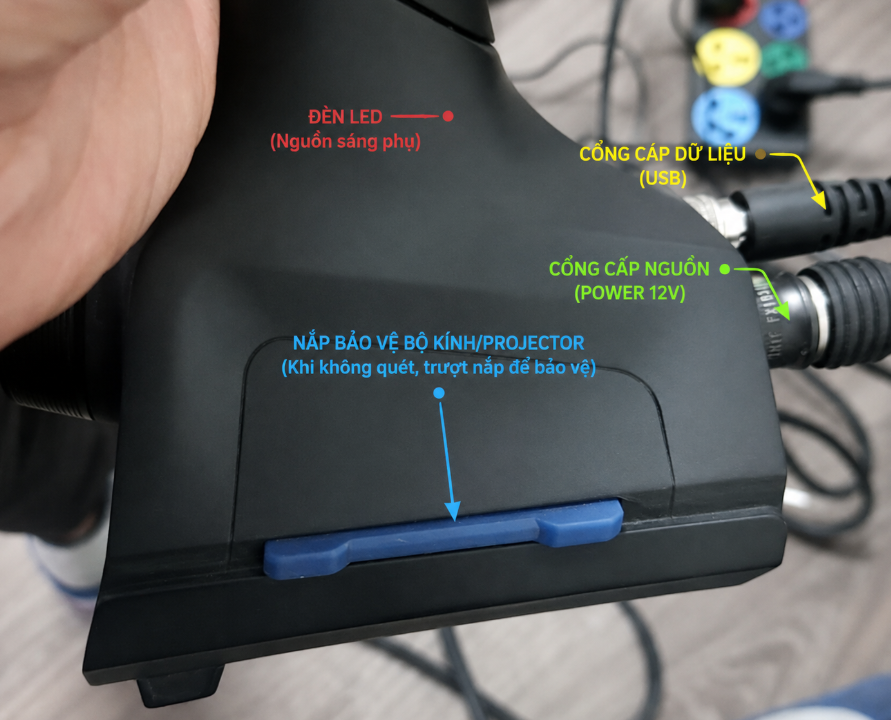

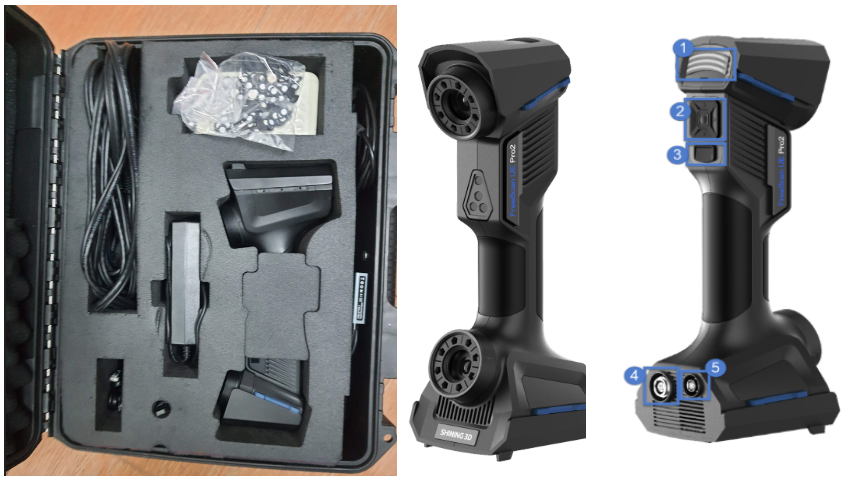

1. Ngoại quan:
- Thiết kế khá đẹp, dễ cầm, thao tác, nặng vừa phải cầm được lâu

- Thiết kế khá tốt nhưng nhược điểm vỏ nhựa, cầm không được chắc tay như dòng Handy black vỏ nhôm:

2. Tính năng

- Máy đi kèm chỉ có phần mềm scan, có chức năng quét, aligment, vá lỗ, làm mịn, đo lường cơ bản

- Không có kèm phần mềm đo kiểm: shining inspect, thiết kế ngược Exmodel ( 2 ứng dụng này bán riêng).

- Đầy đủ hướng dẫn sử dụng, bàn clip, marker, sạc, cáp, scale bar, bộ nguồn không dây ( option)
Hình ảnh thực tế phần mềm:

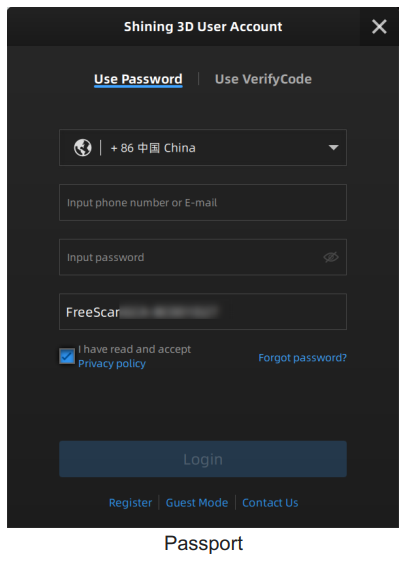

+ Đăng ký tài khoản trực tuyến không cần dongle, đây là cũng là cải tiến của hãng so với các hãng vẫn phải dùng khóa cứng, rất bất tiện, có thể bị thất lạc.

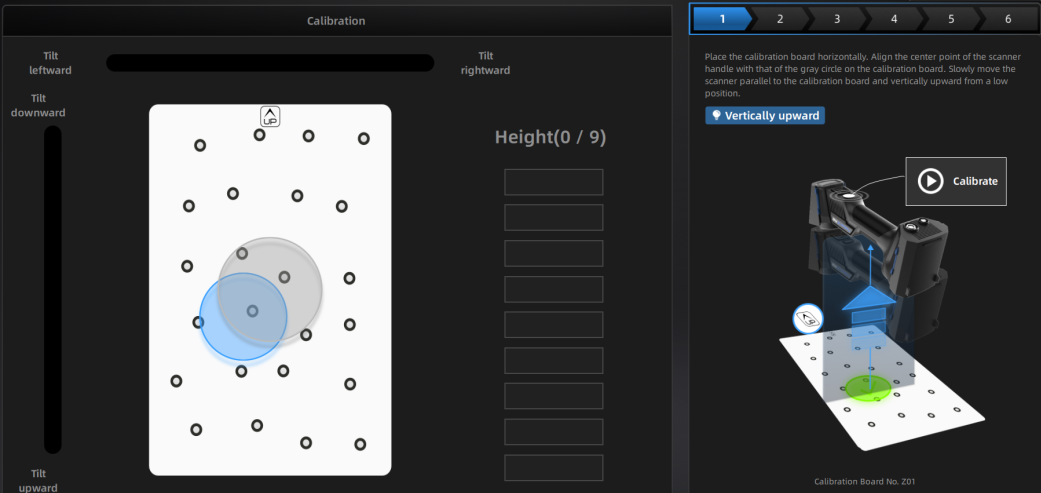

- Việc calip máy cũng dễ dàng không nhiều bước như dòng Atos ZEISS

Máy quét tốc độ khá nhanh, mesh lên khá đẹp, tốc độ xử lý mesh và xuất file còn hơi chậm, file hơi nặng không được nhẹ, nhanh như dòng handy creaform.

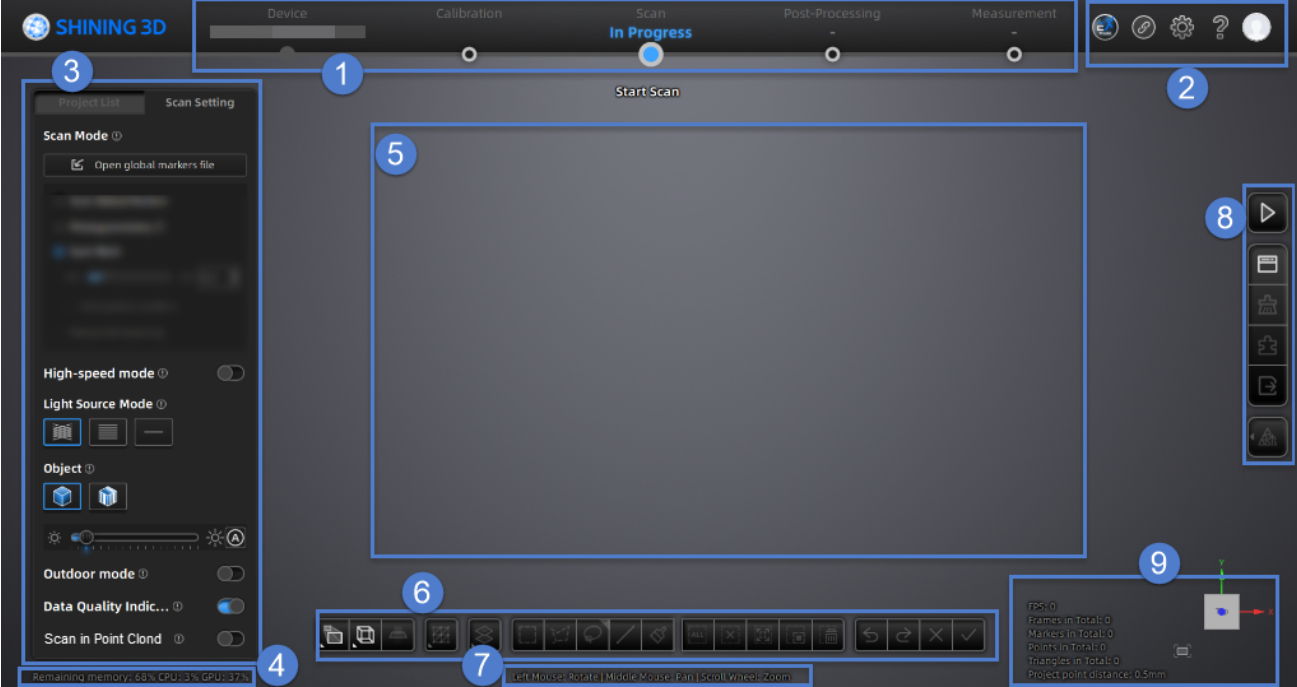

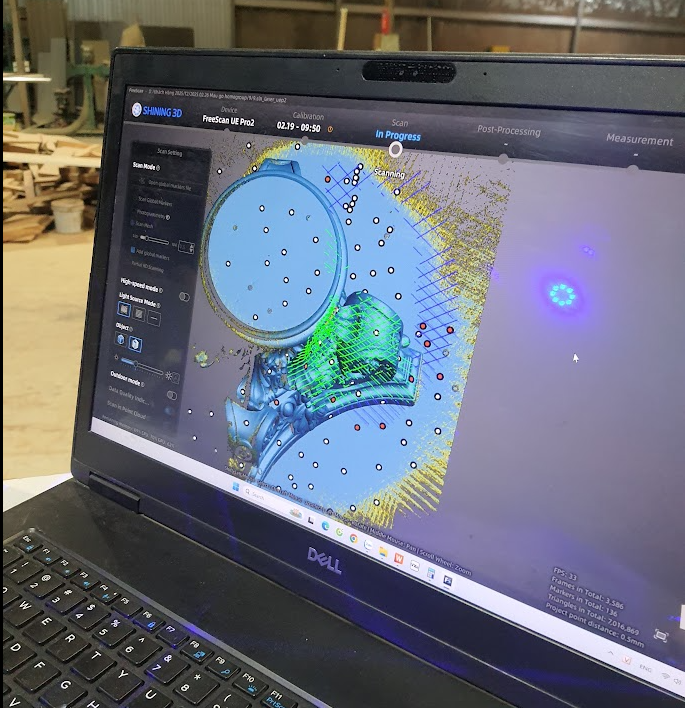

Hình ảnh phần mềm và các vùng làm việc:

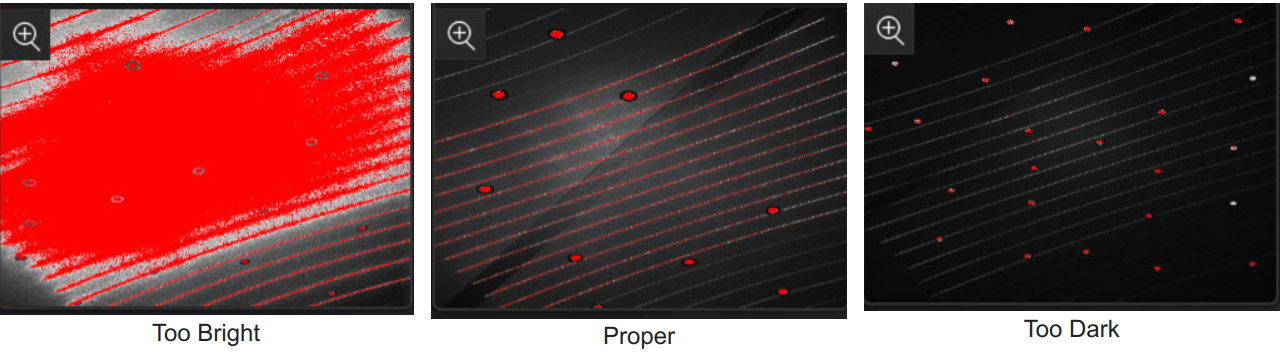

- Phần mềm có chức năng hướng dẫn cài đặt độ sáng thích hợp khi scan:

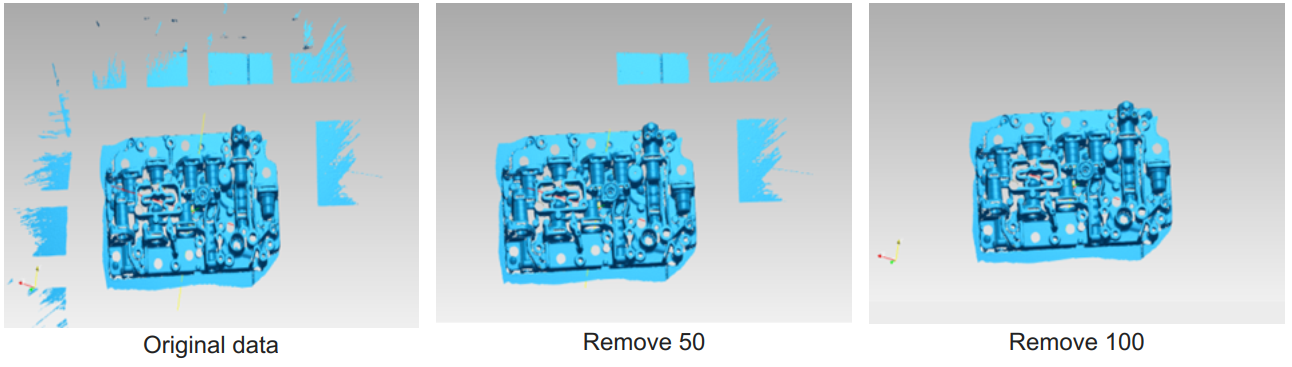

- Các tính năng xử lý nhiễu thông mình ( loại bỏ các data trôi nổi) sau khi quét:

Ưu điểm:
- Độ phân giải khá tốt tuy chưa được như handy khi setting cùng 1 độ phân giải thì độ nét file mesh chưa bằng.

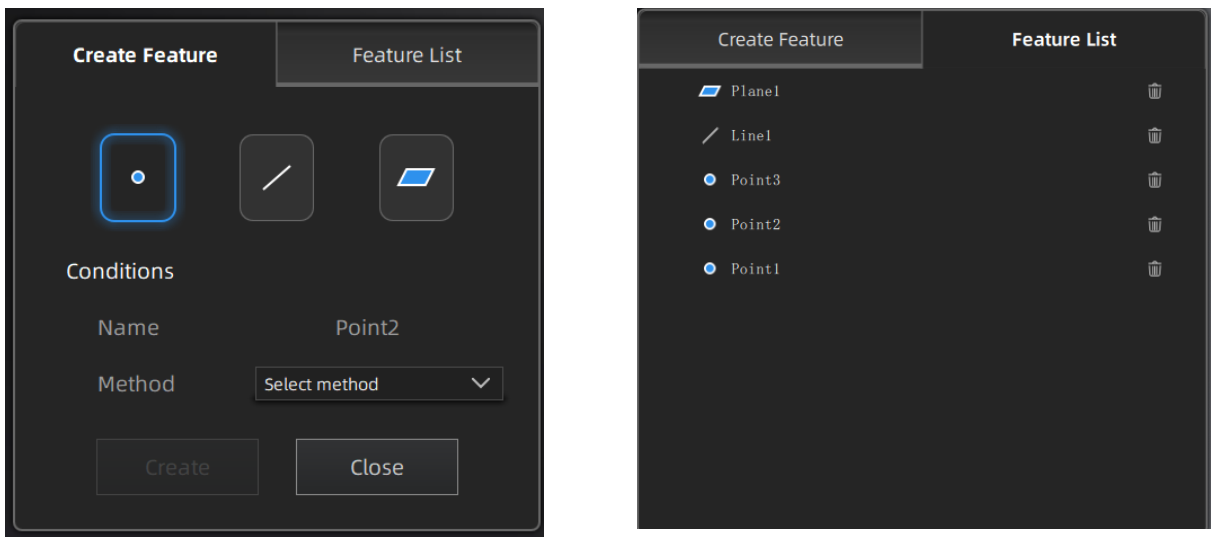

- Tich hợp chức năng đo lường cơ bản trên phần mềm quét ( dài, rộng, cao, diện tích, thể tích)

- Quét các mẫu từ nhỏ đến rất lớn do có công nghệ photogrametry, máy kèm 2 thanh bar cho phép quét các mẫu lớn như tàu, thuyền .. nhanh hơn.

- Có các chứng chỉ đo lường, độ chính xác, chất lượng quốc tế như dòng Handy.

- Giá cả = ⅔ so với dòng handy cùng phân cấp.

- Đầu tư làm dịch vụ tốt:

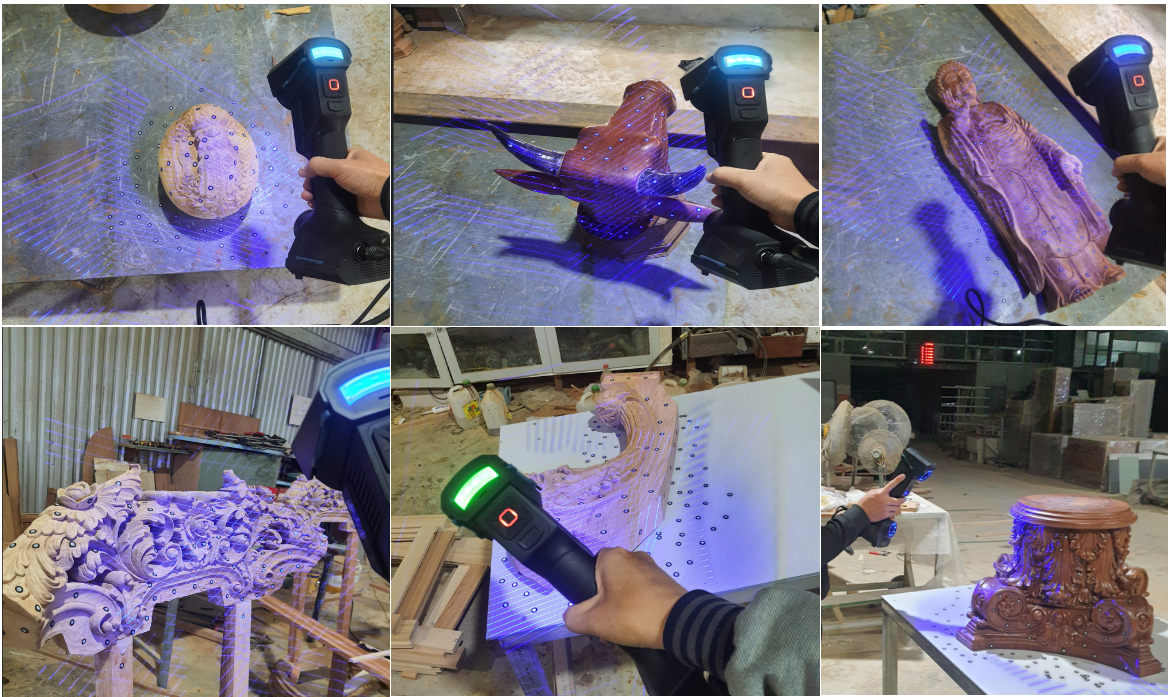

+) Máy quét tốt từ các mẫu gỗ, đá,..

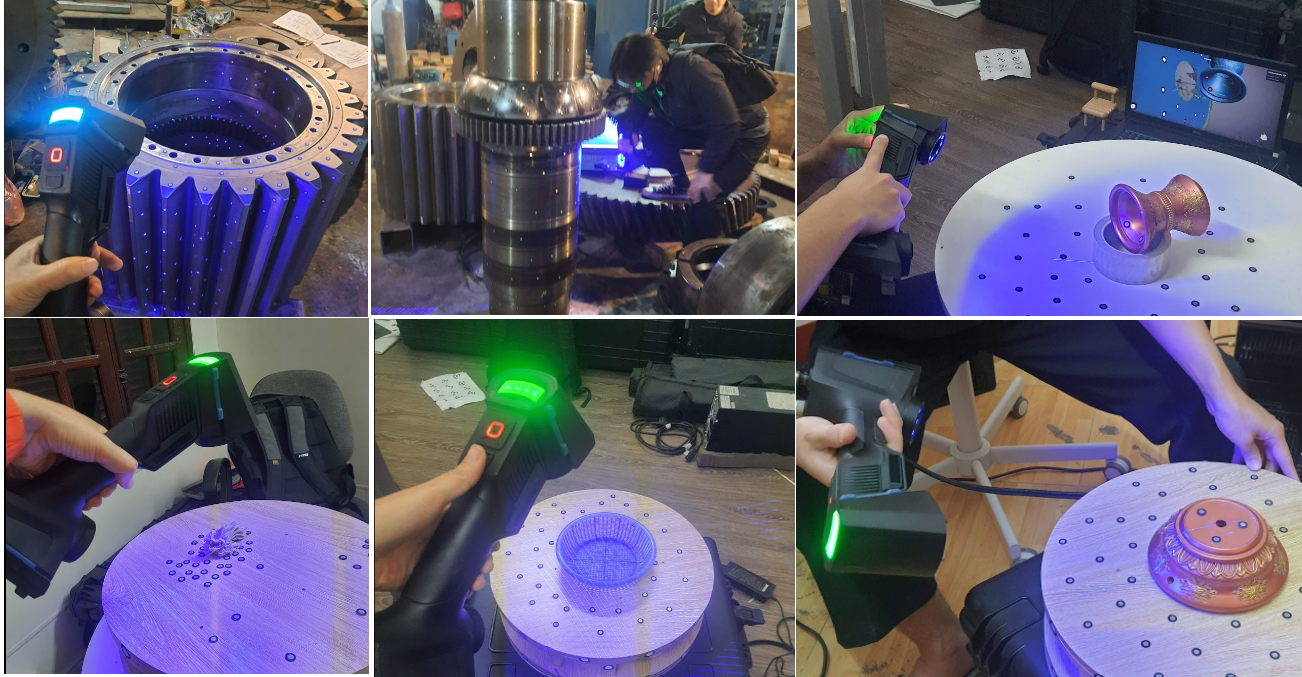

+) Cho đến kim loại cơ khí chính xác như bánh răng, tàu thuyền, máy bay, xe tăng...

Nhược điểm:
- Máy vỏ nhựa chưa được cao cấp hoàn thiện tốt như dòng Handy black

Phần mềm scan xử lý hơi lâu, lưới xuất ra là lưới tam giác không được tứ giác vuông như dòng handy.
Phần mềm không có đủ hệ sinh thái như handy, cần mua thêm nếu muốn sử dụng như inspection hay thiết kế ngược.

Video quét mẫu lớn trên máy:
