Chia sẻ đánh giá sử dụng máy Freescan combo| Kinh nghiệm thực tế

Freescan combo máy scan 3D của Shining 3D nhỏ ngọn và đáp ứng gần như đầy đủ nhu cầu scan 3D công nghiệp, giá đầu tư rất tốt.

Chia sẻ kinh nghiệm sử dụng các máy Scan 3D.

Bài 5. FreeScan combo/Combo +

Đây cũng là dòng máy scan 3D công nghiệp và inspection của Shining 3D.

Máy này giá rẻ hơn so với dòng Freescan do máy có khẩu độ nhỏ hơn tức là scan mẫu lớn sẽ mất nhiều thời gian hơn.
Các tính năng khác như dòng máy FreeScan UE Pro 2.

Bảng thông số kỹ thuật:

Thông số (Specification)	Chế độ Laser (Laser Mode)	Chế độ Hồng ngoại (Infrared Mode)
Model	FreeScan Combo+ / FreeScan Combo	FreeScan Combo Series
Light source (Nguồn sáng)	• Combo+: 50 laser lines • Combo: 26 laser lines • Cả 2 đều có: 7 parallel laser lines & 1 single laser line	VCSEL
Scan speed (Tốc độ quét)	• Combo+: 3,600,000 points/s • Combo: 1,860,000 points/s	2,250,000 points/s
Working distance (Khoảng cách làm việc)	300 mm / 200 mm	300 mm
Scan accuracy (Độ chính xác)	Up to 0.02 mm	Up to 0.05 mm
Volumetric accuracy (1) (Độ chính xác thể tích)	0.02 + 0.033 mm/m	0.05 + 0.1 mm/m
Scan depth (Chiều sâu quét)	360 mm	1240 mm (2)
Max. FOV (Khung hình quét tối đa)	520 x 510 mm	600 x 600 mm
Point distance (Khoảng cách điểm)	0.05 ~ 10 mm	0.1 ~ 3 mm
Laser class (Cấp độ laser)	Class II (eye-safe)	—
Connectivity (Kết nối)	USB 3.0	USB 3.0
Dimensions (Kích thước)	193 x 63 x 53 mm	193 x 63 x 53 mm
Weight (Trọng lượng)	620 g	620 g
Power input (Nguồn điện đầu vào)	12V, 5.0A	12V, 5.0A
Operating temperature range (Nhiệt độ hoạt động)	-20 ~ 40°C	-20 ~ 40°C
Operating humidity range (Độ ẩm hoạt động)	10 ~ 90%	10 ~ 90%
Certifications (Chứng nhận)	CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX	CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX
Accuracy certification (Chứng nhận độ chính xác)	VDI/VDE 2634 Part3, ISO 10360 (certificated in ISO 17025 certificated accuracy lab)	VDI/VDE 2634 Part3, ISO 10360 (certificated in ISO 17025 certificated accuracy lab)
Recommended computer configuration (Cấu hình máy tính khuyến nghị)	• OS: Windows 10 Pro (64-bit) / Windows 11 Pro (64-bit) • CPU: 13th Gen Intel (R) Core (TM) i7-13650HX 2.6 GHz or above • Video card: NVIDIA GeForce RTX 4060 or above • Video memory: 8GB or above • RAM: 64GB or above, DDR5 dual-channel • USB port: USB 3.0	• OS: Windows 10 Pro (64-bit) / Windows 11 Pro (64-bit) • CPU: 13th Gen Intel (R) Core (TM) i7-13650HX 2.6 GHz or above • Video card: NVIDIA GeForce RTX 4060 or above • Video memory: 8GB or above • RAM: 64GB or above, DDR5 dual-channel • USB port: USB 3.0

1. Ngoại quan:

Máy thiết kế nhỏ ngọn, chắc chắn, nhôm pha lẫn nhựa.
Cầm chắc tay.

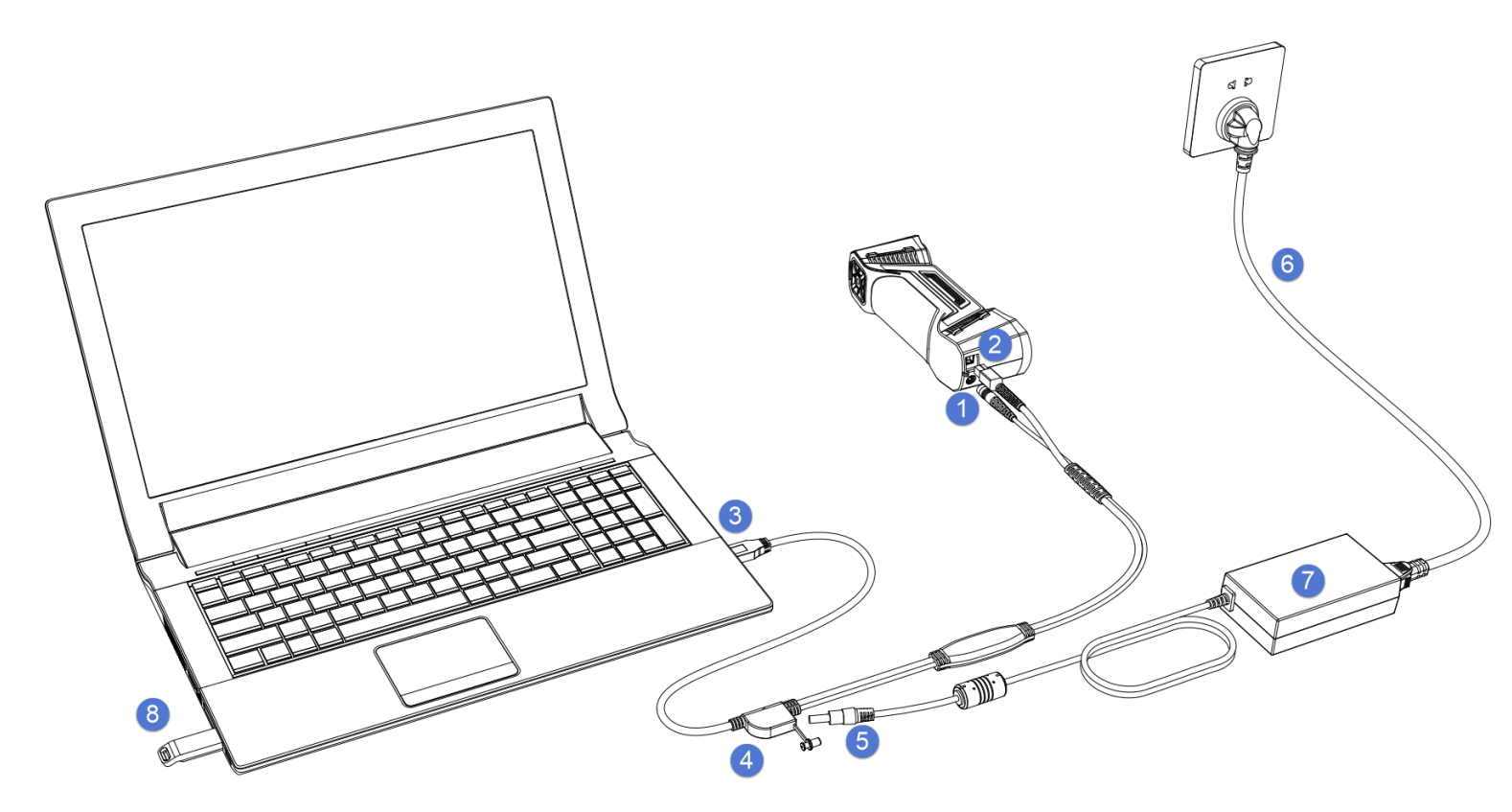

Hình ảnh máy:

2. Tính năng:

- Tương tự UE Pro 2, khẩu độ nhỏ hơn.

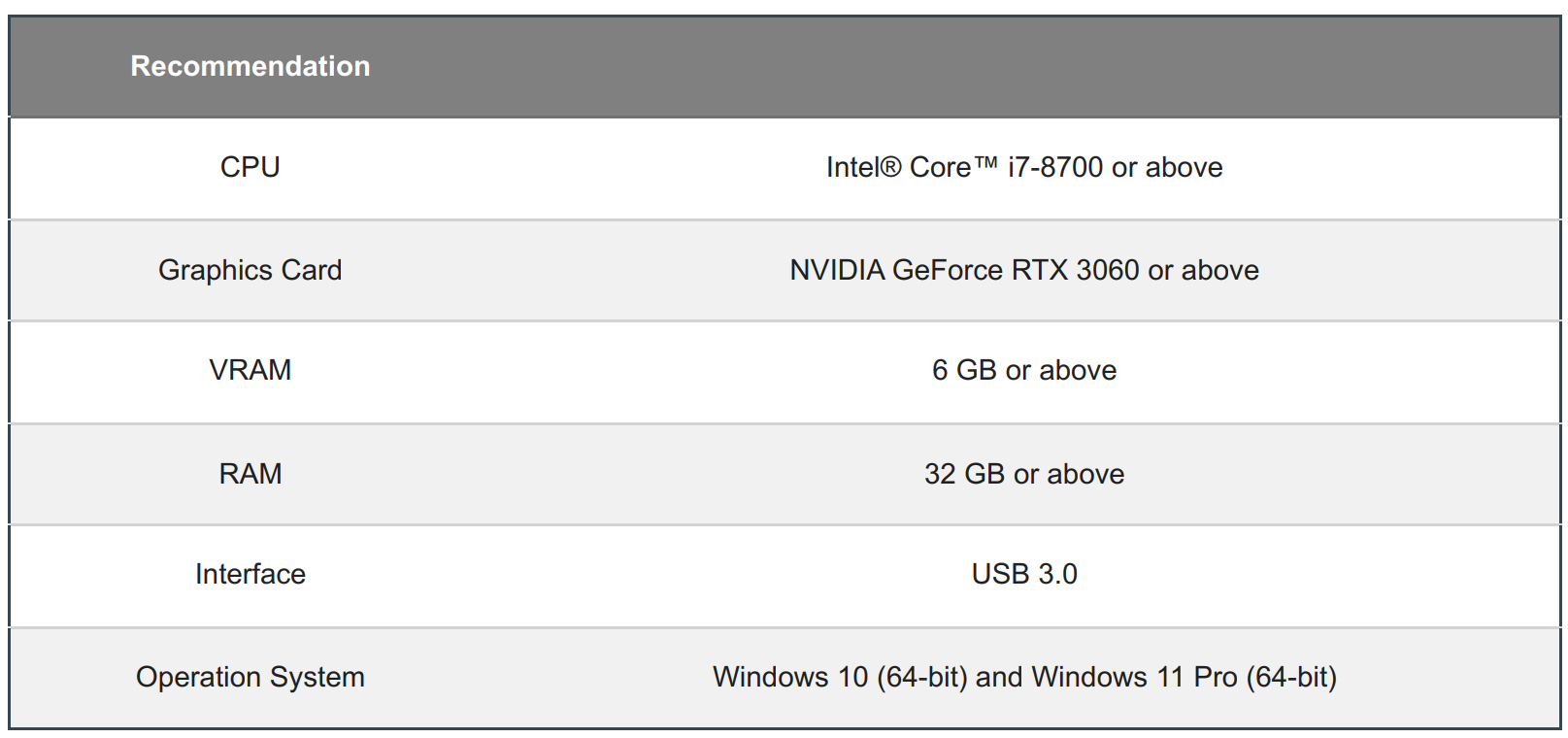

- Cấu hình máy tính yêu cầu:

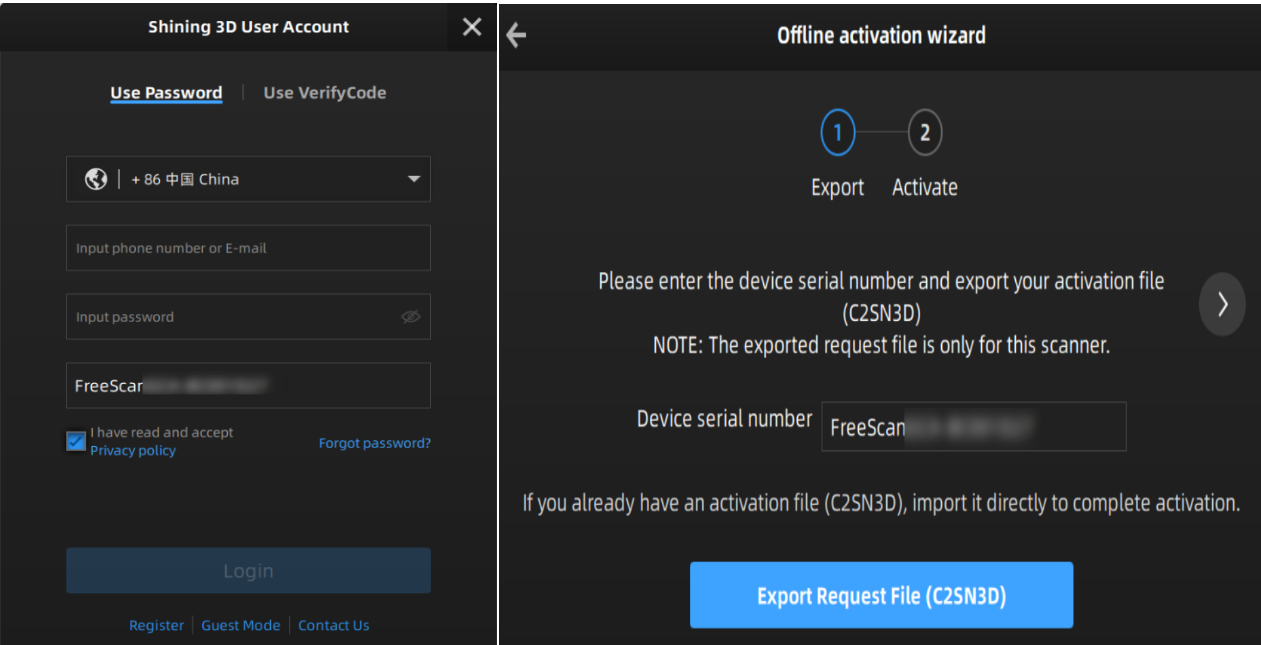

- Máy tích hợp tài khoản, không dùng dongle có thể kích hoạt online hoặc offline:

3. Ưu điểm:
- Thiết kế nhẹ mà chắc.

Giá rẻ hơn so với UE Pro 2, tối ưu cho kiểu giá hợp lý mà vẫn đủ nhu cầu scan và thiết kế ngược, inspection.
Theo mình đây là mẫu máy phù hợp nhất cho danh nghiệp vừa và nhỏ ở VN, thậm chí là doanh nghiệp lớn nếu chỉ cần 1 máy với thời gian scan vừa phải, yêu cầu tốc độ vừa phải.
Phù hợp với các công ty làm dịch vụ ở VN, vì giá dễ tiếp cận và cũng làm được việc từ gỗ, đá, kim loại, cơ khí, khuôn mẫu…

- Phần mềm Scan tự động update khi phát hiện version mới:

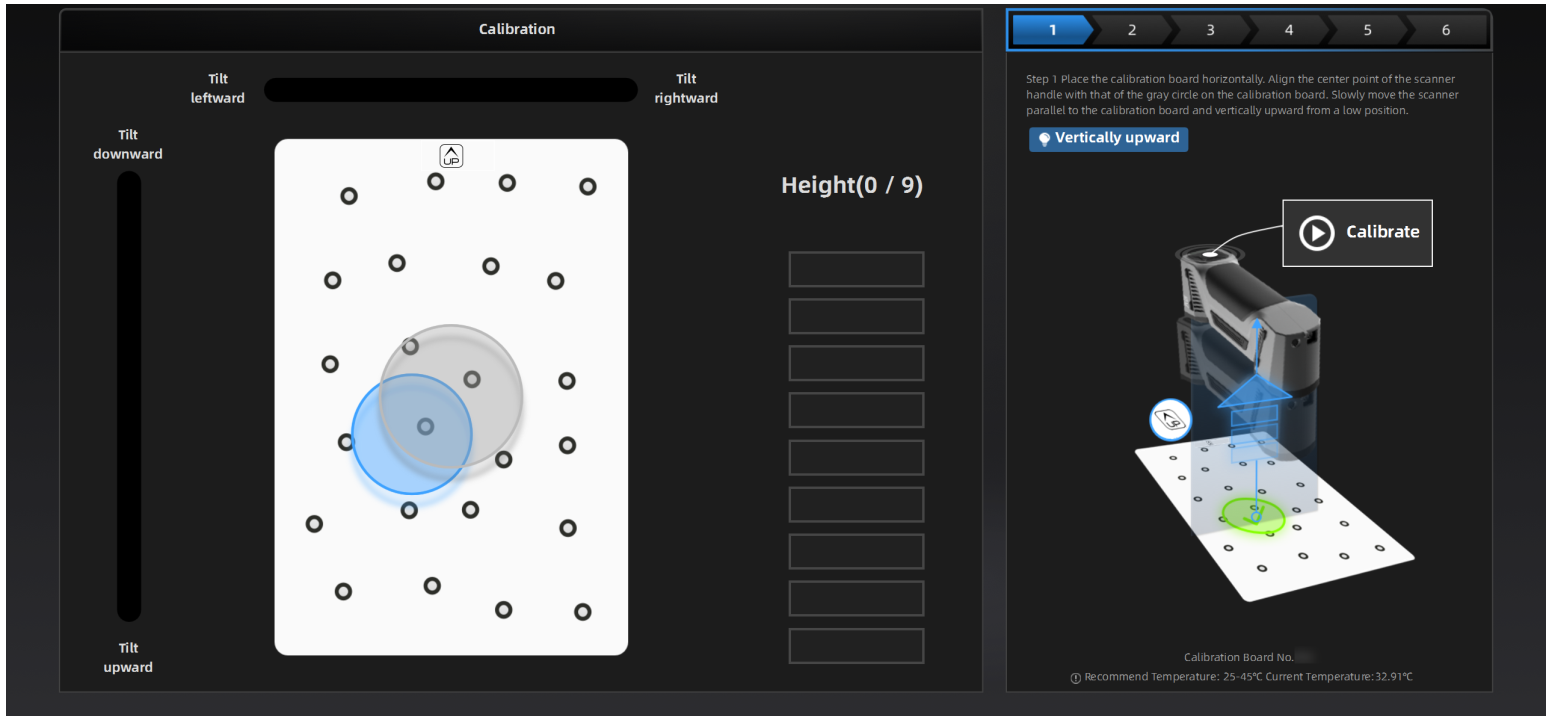

- Calibration đơn giản, có hướng dẫn chi tiết:

- Máy có 2 chế độ scan laser ( cho độ chính xác cao lên đến 0.02mm, phải dán marker khi scan) và scan hồng ngoại ( scan body, mẫu lớn không yêu cầu độ chính xác cao, không cần dán điểm khi scan)

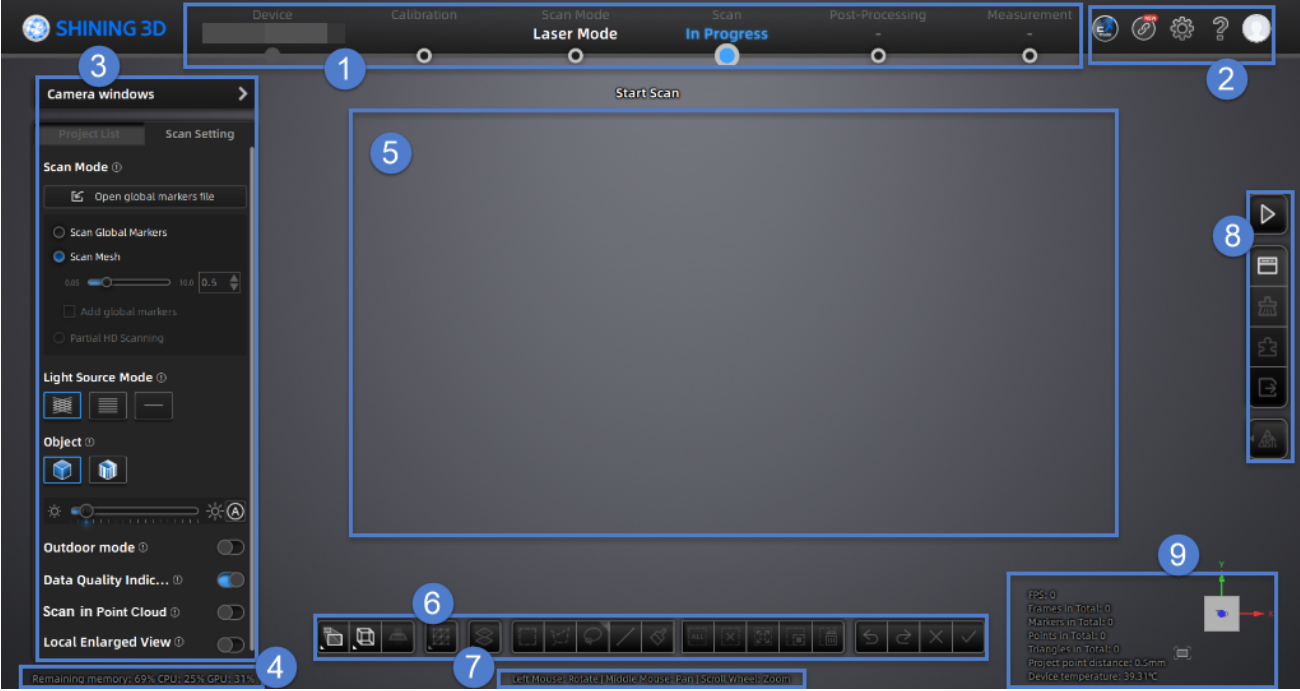

- Giao diện phần mềm trực quan, đầy đủ các công cụ chỉnh sửa, có hướng dẫn khi thao tác:

Đặc biệt phần mềm shining có chức năng tua lại phần scan tốt nếu đang scan bị lỗi.

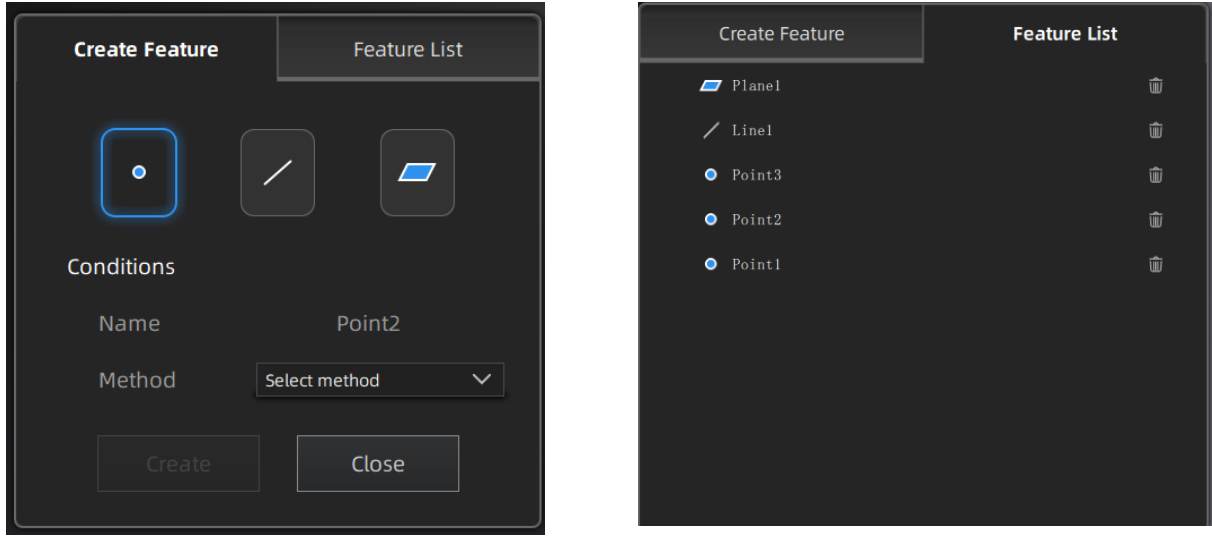

- Có chức năng xây dựng hệ trục tọa độ cho đo lường và CNC...:

- Giá tốt: Giá máy trong khoảng 350--> 400tr, kèm chế độ bảo hành 1 năm, hoặc mở rộng 2-3 năm nếu yêu cầu.

Xem thêm liên hệ giá và các thông tin khác về máy tại đây:

https://thietkenguoc.com.vn/shining-3d-freescan-combo-reverse-engineering-inspection

4. Nhược điểm

Phần mềm giống như UE Pro 2 tốc độ xử lý chưa được nhanh ( như tạo mesh, xuất mesh).. Nếu so với dòng handy black.

Xem thêm các bài đánh giá thực tế sử dụng các máy Freescan UE Pro 2, Handy Black, Handy Pro tại đây:

https://thietkenguoc.com.vn/chia-se-kinh-nghiem-scan-3d

Video hình ảnh máy:
