Các phần mềm thiết kế ngược tốt nhất hiện nay – Đâu là lựa chọn phù hợp nhất?

Thiết kế ngược (Reverse Engineering) ngày càng trở nên quan trọng trong cơ khí, khuôn mẫu, ô tô, sản phẩm nhựa, hàng không, đóng tàu và sản xuất công nghiệp. Thay vì bắt đầu từ bản vẽ hoặc file CAD có sẵn, kỹ sư có thể sử dụng 3D scanner để thu thập dữ liệu thực tế, sau đó xử lý point cloud/mesh và dựng lại thành mô hình CAD có thể chỉnh sửa, gia công hoặc sản xuất.

Tuy nhiên, 3D scanner chỉ mới là bước đầu. Để biến dữ liệu scan thành một mô hình CAD thực sự có giá trị sản xuất, phần mềm thiết kế ngược đóng vai trò cực kỳ quan trọng.

Hiện nay có rất nhiều phần mềm trên thị trường. Nhưng nếu xét riêng cho lĩnh vực thiết kế ngược chuyên nghiệp, một số cái tên nổi bật gồm:

1. Geomagic Design X

2. PolyWorks|Modeler

3. ZEISS REVERSE ENGINEERING

4. Geomagic for SOLIDWORKS

5. QuickSurface

6. EXModel / EXModel Pro

7. Geomagic Wrap

8. Siemens NX – Reverse Engineering

9. CATIA – Reverse Engineering

10. Autodesk Fusion / PowerShape và các giải pháp CAD hỗ trợ scan

Điểm quan trọng là: không có một phần mềm duy nhất tốt nhất cho mọi bài toán.

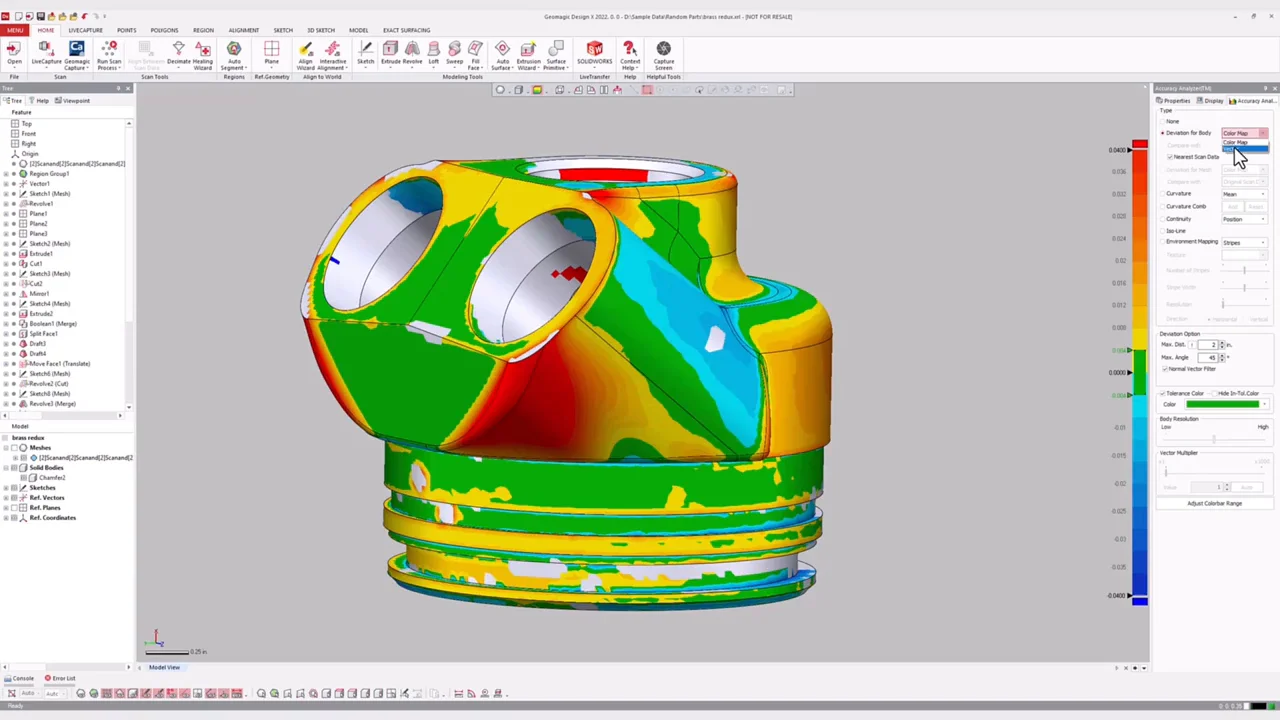

1. Geomagic Design X – Một trong những lựa chọn hàng đầu cho Scan-to-CAD

Nếu nói đến phần mềm chuyên dụng cho 3D scan → CAD, Geomagic Design X gần như là cái tên đầu tiên cần nhắc tới.

Điểm mạnh lớn nhất của Design X là khả năng kết hợp giữa:

3D Scan + Mesh Processing + Reverse Engineering + Parametric CAD

Thay vì chỉ tạo một surface hoặc mesh giống với sản phẩm thật, Design X hướng tới việc tạo ra mô hình CAD có cấu trúc và lịch sử thiết kế, có thể tiếp tục chỉnh sửa trong môi trường CAD.

Hexagon hiện chia Design X thành các phiên bản Go, Plus và Pro với mức tính năng khác nhau. Bản Pro cung cấp các công cụ nâng cao như Modeling Wizards, Auto-Sketch, xử lý mesh/point cloud nâng cao, surfacing và các workflow tự động hóa.

Điểm mạnh

• Xử lý point cloud và mesh mạnh.

• Extract feature trực tiếp từ dữ liệu scan.

• Dựng sketch từ mesh.

• Dựng solid parametric.

• Surface reconstruction.

• Deviation analysis.

• Có thể chuyển dữ liệu sang các phần mềm CAD như SOLIDWORKS, NX, Creo, Inventor...

• Có khả năng làm việc với dữ liệu scan rất lớn.

• Phù hợp với thiết kế ngược chi tiết cơ khí và khuôn mẫu.

Một ưu điểm rất đáng chú ý là Design X không chỉ "bọc surface" quanh mesh mà còn có thể đi theo hướng dựng lại design intent của chi tiết.

Ví dụ:

Scan → xác định mặt phẳng → lấy section → tạo sketch → xác định kích thước → Extrude → Fillet → Hole → Chamfer → hoàn thiện Solid.

Đây chính là điểm khác biệt rất lớn giữa reverse engineering thực sự và việc đơn giản chuyển mesh thành surface.

Design X là giải pháp scan-to-CAD chuyên nghiệp, kết hợp xử lý dữ liệu scan với CAD để tạo mô hình có thể chỉnh sửa.

Phù hợp nhất với

• Chi tiết cơ khí.

• Khuôn mẫu.

• Linh kiện ô tô.

• Chi tiết máy.

• Sản phẩm nhựa.

• Reverse engineering để gia công CNC.

• Dựng CAD từ 3D scan.

• Các công ty dịch vụ scan và thiết kế ngược.

Nếu phải chọn một phần mềm chuyên dụng để bắt đầu nghề thiết kế ngược từ scan 3D, Geomagic Design X là một trong những lựa chọn đáng ưu tiên nhất.

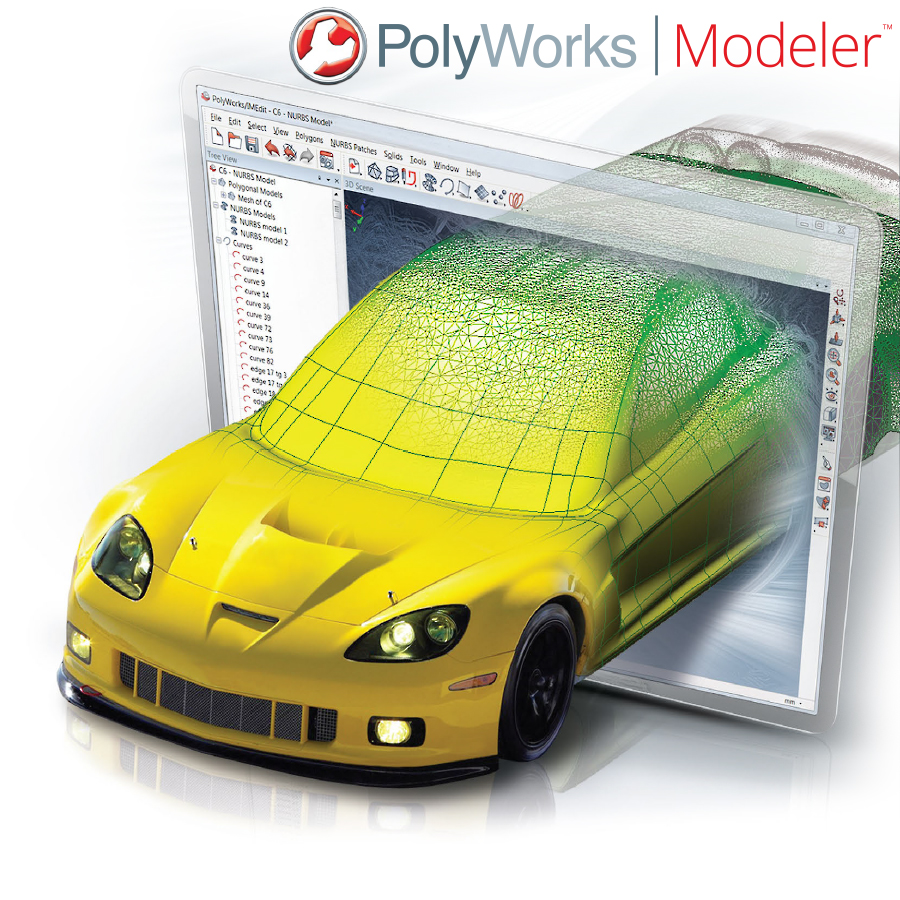

2. PolyWorks|Modeler – Rất mạnh về Mesh, Surface và CAD

PolyWorks thường được biết đến rất mạnh trong lĩnh vực 3D metrology và inspection, nhưng PolyWorks|Modeler cũng là một giải pháp reverse engineering rất đáng chú ý.

Phần mềm có khả năng chuyển dữ liệu polygon/mesh thành:

• Curves

• Surfaces

• Parametric sketches

• Prismatic features

và đưa chúng sang môi trường CAD/CAM.

Một điểm rất mạnh của PolyWorks|Modeler là workflow surface.

Người dùng có thể:

Mesh → Curve → Surface Patch → NURBS Surface → CAD

Phần mềm còn hỗ trợ tạo các patch surface 4 cạnh hoặc N-sided và kiểm soát continuity, kích thước patch cũng như độ chính xác của surface.

PolyWorks cũng có khả năng tạo sketch tham số từ dữ liệu polygon, sau đó chuyển sang các hệ CAD như:

• CATIA

• NX

• Creo

• SOLIDWORKS

• Inventor

Điểm mạnh

• Mesh processing mạnh.

• Surface reconstruction tốt.

• NURBS mạnh.

• Curve extraction tốt.

• Sketch extraction.

• Khả năng làm việc tốt với dữ liệu metrology.

• Kết nối tốt với hệ thống CAD/CAM.

• Phù hợp với doanh nghiệp vừa làm reverse engineering vừa làm inspection.

Phù hợp nhất với

Khuôn mẫu – sản phẩm nhựa – bề mặt phức tạp – automotive – aerospace – metrology.

Nếu Design X thiên về scan-to-parametric CAD, thì PolyWorks|Modeler rất đáng chú ý khi công việc yêu cầu mesh + surface + metrology + CAD interoperability.

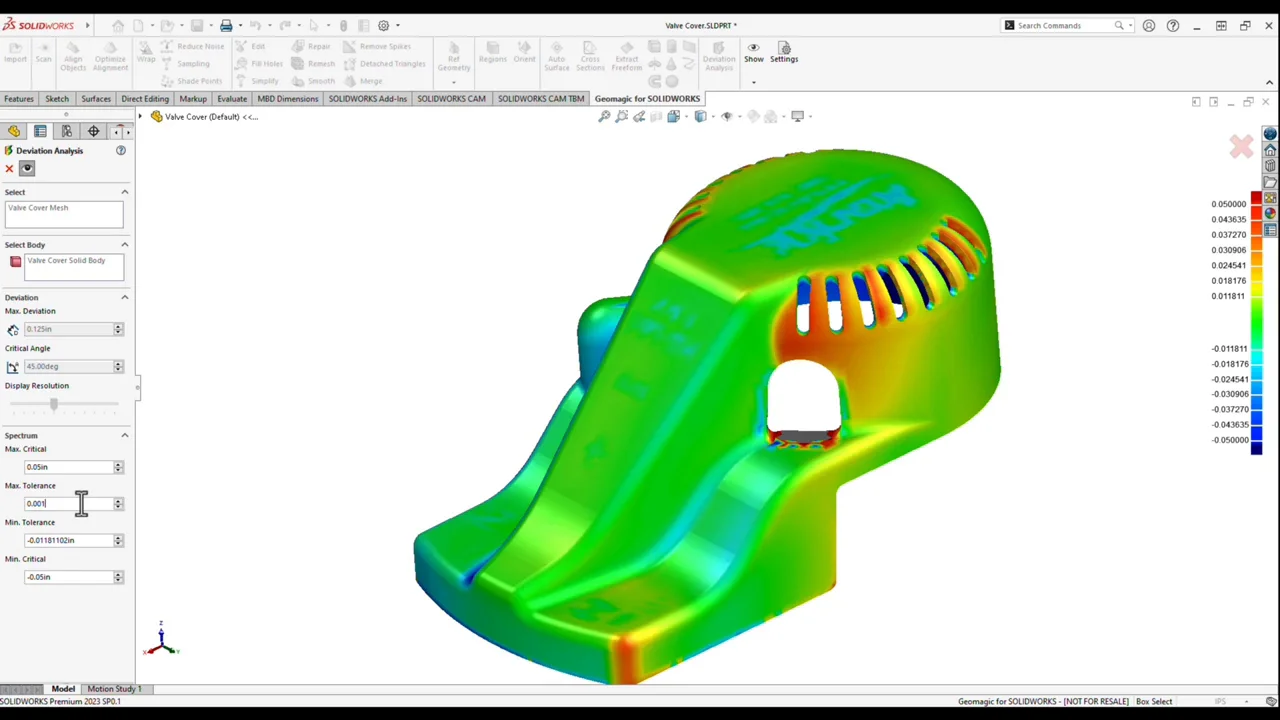

3. Geomagic for SOLIDWORKS – Lựa chọn tốt cho người dùng SOLIDWORKS

Nếu công ty đang sử dụng SOLIDWORKS làm CAD chính thì Geomagic for SOLIDWORKS là một giải pháp đáng xem xét.

Điểm tiện lợi là người dùng có thể thực hiện workflow reverse engineering ngay trong môi trường SOLIDWORKS.

Geomagic for SOLIDWORKS cho phép làm việc với dữ liệu point cloud/scan và sử dụng các công cụ extraction để tạo sketch, surface và solid trong SOLIDWORKS.

Ưu điểm

• Không cần chuyển sang một môi trường CAD hoàn toàn khác.

• Phù hợp với người đã quen SOLIDWORKS.

• Tích hợp tốt với workflow thiết kế sản phẩm.

• Phù hợp với dữ liệu scan nhỏ và vừa.

Nhược điểm

Nếu công việc reverse engineering chuyên sâu, dữ liệu scan lớn hoặc cần các workflow phức tạp, Geomagic Design X thường là lựa chọn mạnh hơn.

4. QuickSurface – Đáng chú ý trong phân khúc dễ tiếp cận

QuickSurface là một cái tên ngày càng được nhắc đến trong cộng đồng 3D scanning và reverse engineering.

Điểm mạnh của QuickSurface nằm ở workflow tương đối trực tiếp:

Mesh → CAD

Phần mềm tập trung vào việc tạo:

• Surface

• Solid

• Sketch

• Feature

• CAD model

từ dữ liệu scan.

Ưu điểm lớn là giao diện và workflow tương đối dễ tiếp cận so với một số hệ thống reverse engineering công nghiệp cao cấp.

Một số người dùng scan 3D lựa chọn QuickSurface như một phương án có chi phí dễ tiếp cận hơn so với các hệ thống chuyên nghiệp cao cấp. (Reddit)

Phù hợp với

• Freelancer.

• Xưởng nhỏ.

• Dịch vụ scan 3D.

• Reverse engineering cơ khí.

• Sản phẩm nhỏ và vừa.

• Người mới chuyển từ CAD sang scan-to-CAD.

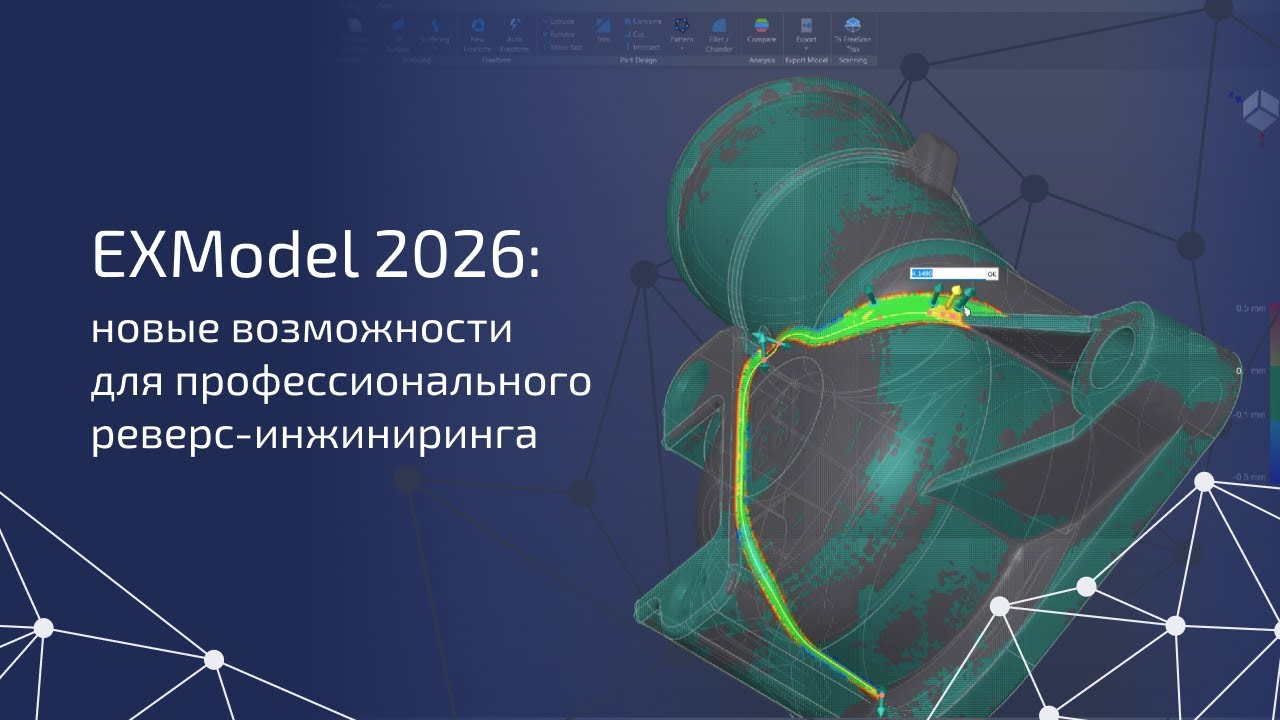

5. EXModel / EXModel Pro – Giải pháp đáng quan tâm cho người dùng Shining 3D

EXModel là phần mềm reverse engineering được phát triển trong hệ sinh thái Shining 3D.

Nó hướng tới workflow:

3D Scan → Mesh → Reverse Engineering → CAD

Đặc biệt phù hợp với người đang sử dụng các dòng máy scan của Shining 3D.

Điểm đáng chú ý là workflow được thiết kế khá trực tiếp, giúp người dùng nhanh chóng xử lý mesh và tạo các đối tượng CAD.

Phù hợp với

• Người sử dụng scanner Shining 3D.

• Xưởng dịch vụ scan 3D.

• Chi tiết cơ khí.

• Sản phẩm nhựa.

• Các công việc reverse engineering phổ thông.

Tuy nhiên, nếu xét về độ sâu của hệ thống reverse engineering, automation, feature-based modeling và khả năng xử lý các bài toán cực kỳ phức tạp, tôi vẫn đánh giá Geomagic Design X và PolyWorks|Modeler ở nhóm cao hơn.

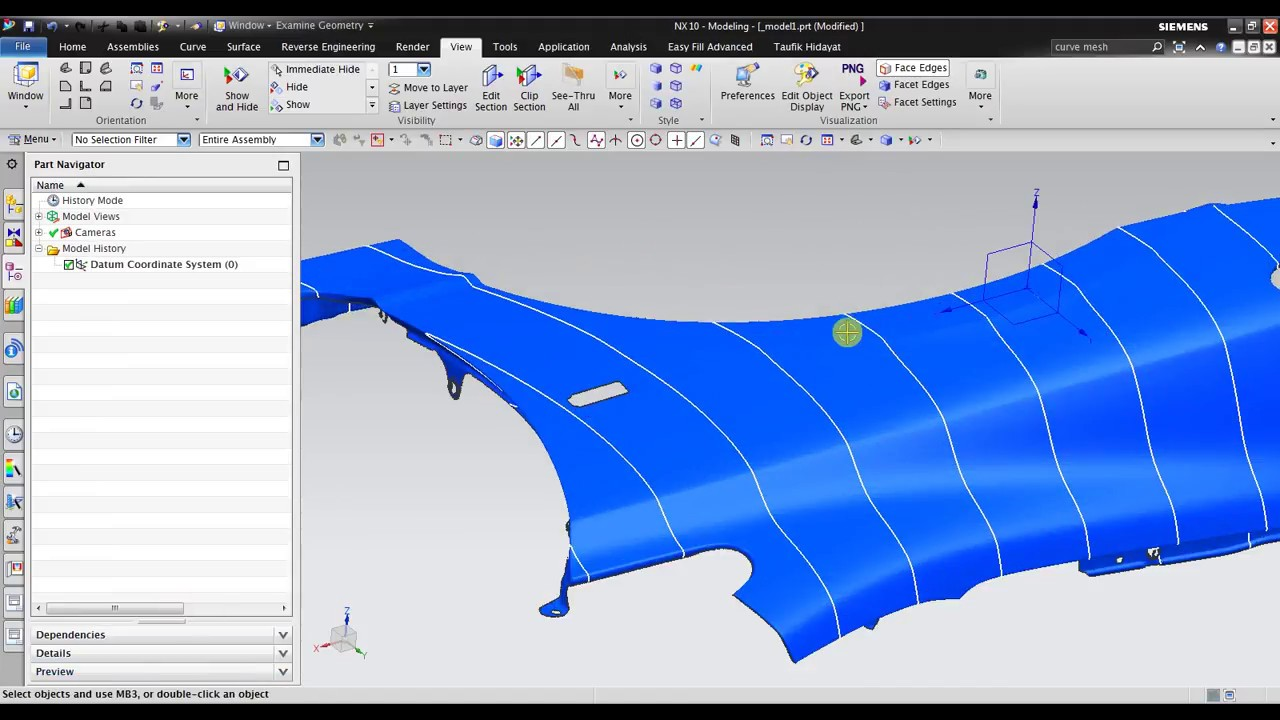

6. Siemens NX – Reverse Engineering trong môi trường CAD cao cấp

Siemens NX không phải là phần mềm reverse engineering chuyên dụng thuần túy giống Design X.

Nhưng NX có hệ thống CAD cực kỳ mạnh và có nhiều công cụ để xử lý dữ liệu scan, surface và dựng lại hình học.

Điểm mạnh của NX là khi doanh nghiệp đã sử dụng NX cho:

• Thiết kế sản phẩm.

• Khuôn mẫu.

• CAM.

• Manufacturing.

• Assembly.

• Simulation.

thì dữ liệu reverse engineering có thể tiếp tục được đưa vào cùng một hệ sinh thái.

Nhưng có một vấn đề

Nếu bạn lấy một mesh scan rất lớn và muốn tự động extract hàng loạt feature từ mesh, NX không phải lúc nào cũng là lựa chọn thuận tiện nhất.

Vì vậy workflow thường hiệu quả hơn là:

Scan → Design X / PolyWorks → CAD → NX thay vì cố gắng thực hiện toàn bộ quá trình trong NX.

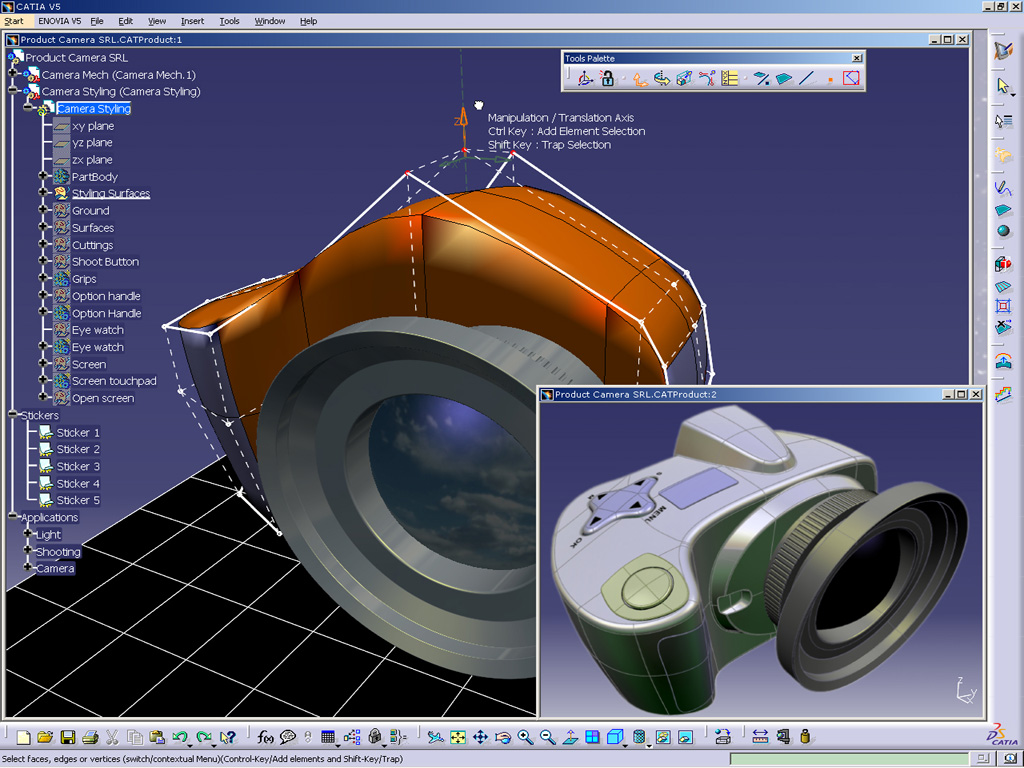

7. CATIA – Rất mạnh cho Surface và Automotive/Aerospace

Dassault Systèmes CATIA là một trong những hệ thống CAD cao cấp nhất hiện nay, đặc biệt trong:

• Aerospace.

• Automotive.

• Automotive Class-A surface.

• Khuôn mẫu.

• Sản phẩm công nghiệp.

CATIA có khả năng xử lý surface rất mạnh.

Tuy nhiên, cũng giống NX, CATIA không phải phần mềm chuyên dụng scan-to-CAD theo kiểu Design X.

Một workflow chuyên nghiệp có thể là:

3D Scanner → Reverse Engineering Software → CATIA → Manufacturing

Trong đó phần mềm reverse engineering xử lý dữ liệu scan và tạo các đường curve/surface cần thiết, sau đó CATIA đảm nhiệm phần thiết kế cao cấp.

8. Autodesk Fusion và các phần mềm CAD phổ thông

Các phần mềm CAD hiện đại như Fusion cũng ngày càng hỗ trợ tốt hơn việc làm việc với mesh.

Tuy nhiên cần phân biệt:

Mesh editing ≠ Reverse Engineering chuyên nghiệp.

Một phần mềm CAD có thể:

• Import STL.

• Section mesh.

• Create sketch.

• Create surface.

• Create solid.

nhưng điều đó không có nghĩa nó có đầy đủ workflow để:

Scan → tự động nhận dạng feature → extract geometry → reconstruct design intent → tạo parametric CAD.

Đối với những chi tiết đơn giản, CAD phổ thông hoàn toàn có thể đáp ứng.

Nhưng với dữ liệu scan phức tạp, phần mềm chuyên dụng sẽ tiết kiệm rất nhiều thời gian.

Bảng so sánh nhanh

Bảng trên mang tính đánh giá thực tế theo nhóm công việc, không phải benchmark kỹ thuật tuyệt đối giữa các phần mềm.

Vậy phần mềm nào tốt nhất?

Đây mới là câu hỏi quan trọng.

Nếu chỉ hỏi:

"Phần mềm thiết kế ngược nào tốt nhất hiện nay?"

thì câu trả lời của tôi sẽ là:

🥇 Geomagic Design X

Lựa chọn toàn diện nhất cho Scan-to-CAD và thiết kế ngược cơ khí.

Đặc biệt nếu công việc của bạn là:

3D Scan → Mesh → Extract Feature → CAD → Manufacturing

Design X là một trong những phần mềm mạnh nhất và chuyên dụng nhất hiện nay.

🥈 PolyWorks|Modeler

Rất mạnh nếu công việc thiên về metrology, mesh, surface và CAD interoperability.

Đặc biệt đáng chú ý với:

• Khuôn.

• Automotive.

• Aerospace.

• Freeform.

• Surface reconstruction.

Nhưng đừng chọn phần mềm chỉ dựa vào "phần mềm nào mạnh nhất"

Đây là một sai lầm rất phổ biến.

Ví dụ bạn scan một chiếc vỏ nhựa ô tô.

Nếu mục tiêu là:

"Tôi chỉ cần tạo STL để in 3D."

→ chỉ cần geomagic Wrap là đủ

Nếu mục tiêu là:

"Tôi cần dựng lại toàn bộ CAD có thể chỉnh sửa và sản xuất."

→ Design X, PolyWorks sẽ tốt

Nếu mục tiêu là:

"Cần dựng Class-A surface."

→ Cần quan tâm nhiều hơn đến CATIA, NX,  vì có các workflow surface chuyên sâu.

Nếu mục tiêu là:

"Tôi vừa scan vừa inspection vừa thiết kế ngược."

→ PolyWorks  là lựa chọn đủ

Nếu mục tiêu là:

"Tôi làm dịch vụ scan 3D và reverse engineering với ngân sách vừa phải."

→ Có thể cân nhắc QuickSurface, EXModel hoặc các phiên bản phù hợp của Design X.

Điều quan trọng nhất: Phần mềm không thay thế kỹ năng kỹ sư

Một phần mềm có thể tự động:

• Fit plane.

• Fit cylinder.

• Extract circle.

• Extract edge.

• Create surface.

• Generate CAD.

Nhưng nó không tự biết chắc chắn sản phẩm được thiết kế như thế nào.

Đây chính là bản chất của reverse engineering.

Ví dụ scan cho thấy một mặt cong có bán kính khoảng 9,87 mm.

Kỹ sư phải quyết định:

Đây thực sự là R10 hay R9.8?

Một lỗ đo được khoảng 19,94 mm.

Kỹ sư phải quyết định:

Đây là Ø20 hay Ø19.94?

Một mặt phẳng bị lệch 0,3 mm.

Kỹ sư phải xác định:

Chi tiết thực sự bị biến dạng hay đó là sai số scan?

Một sản phẩm nhựa bị cong.

Kỹ sư phải quyết định:

Dựng CAD theo hình dạng sau khi ép nhựa hay khôi phục hình dạng thiết kế ban đầu?

Đó mới là phần khó nhất của thiết kế ngược.

Phần mềm chỉ cung cấp công cụ.

Người kỹ sư mới là người đưa ra quyết định thiết kế.

Kết luận

Thị trường phần mềm thiết kế ngược hiện nay đã phát triển rất mạnh.

Nếu xếp theo nhóm ứng dụng, có thể tham khảo:

Thiết kế ngược cơ khí / Scan-to-CAD:
→ Geomagic Design X

Mesh + Surface + Metrology:
→ PolyWorks|Modeler

ZEISS ecosystem / Freeform / Metrology:
→ ZEISS REVERSE ENGINEERING

SOLIDWORKS workflow:
→ Geomagic for SOLIDWORKS

Giải pháp dễ tiếp cận hơn:
→ QuickSurface / EXModel

Organic shape / Mesh / 3D Printing:
→ Geomagic Wrap

CAD cao cấp / Surface / Manufacturing:
→ Siemens NX / CATIA

"Không có phần mềm nào tốt nhất cho tất cả các bài toán thiết kế ngược. Chỉ có phần mềm phù hợp nhất với từng loại dữ liệu, từng loại sản phẩm và mục tiêu cuối cùng của dự án"

Đối với một doanh nghiệp làm scan 3D + thiết kế ngược + inspection, workflow tối ưu thường không phải chỉ sử dụng một phần mềm, mà là kết hợp nhiều công cụ:

3D Scanner → Scan Processing → Reverse Engineering → CAD → Inspection → Manufacturing

Đây cũng là lý do tại sao trong thực tế, các phần mềm như Geomagic Design X, PolyWorks, ZEISS INSPECT/REVERSE ENGINEERING, NX, CATIA... thường được sử dụng bổ trợ cho nhau thay vì một phần mềm làm tất cả.
