Bật Mí Quy Trình Thiết Kế Ngược Trục Vít: Bí Quyết Hồi Sinh Máy Móc Cũ Trong 24 Giờ

Bạn đang sở hữu một dây chuyền sản xuất hiện đại, nhưng bỗng nhiên trục vít đùn nhựa bị mòn, trục vít tải bị gãy, hoặc trục vít me máy CNC bị rơ lắc?

Liên hệ nhà sản xuất nước ngoài thì giá "trên trời", lại phải chờ đợi 4 - 6 tuần nhập khẩu? Dây chuyền đắp chiếu mỗi ngày cấu xé đi hàng chục triệu đồng lợi nhuận của doanh nghiệp.

Đừng lo lắng! Công nghệ Thiết kế ngược (Reverse Engineering) trục vít chính là "phao cứu sinh" hoàn hảo giúp bạn phục chế hoặc cải tiến chi tiết máy chính xác đến 99.9% ngay tại Việt Nam. Cùng khám phá quy trình chuẩn kỹ thuật ngay dưới đây!

1. Thiết Kế Ngược Trục Vít Là Gì? Vì Sao Doanh Nghiệp Cần?

Thiết kế ngược trục vít là quá trình số hóa một trục vít có sẵn (thường đã cũ, mòn hoặc gãy) để tạo ra bản vẽ kỹ thuật 3D hoàn chỉnh. Từ bản vẽ này, chúng ta có thể chế tạo ra một trục vít mới có tính năng tương đương hoặc thậm chí là vượt trội hơn bản gốc.

Lợi ích vượt trội:

• Tiết kiệm 50% - 70% chi phí so với mua linh kiện chính hãng nước ngoài.
• Rút ngắn thời gian từ vài tháng xuống còn vài ngày.
• Cải tiến tối ưu: Tăng độ cứng bề mặt, thay đổi bước vít để tăng năng suất máy.

2. Quy Trình 5 Bước Thiết Kế Ngược Trục Vít Chuẩn Xác Nhất

Ở đây mình lấy ví dụ là thiết kế ngược 1 mẫu trục vít máy đùn bê tông bị mòn như hình trên.

Để một trục vít thiết kế ngược có thể lắp ráp chính xác và vận hành êm ái, quy trình bắt buộc phải trải qua 5 bước nghiêm ngặt:

Bước 1: Quét 3D Laser (3D Scanning) – Thu Thập Dữ Liệu "Gốc"

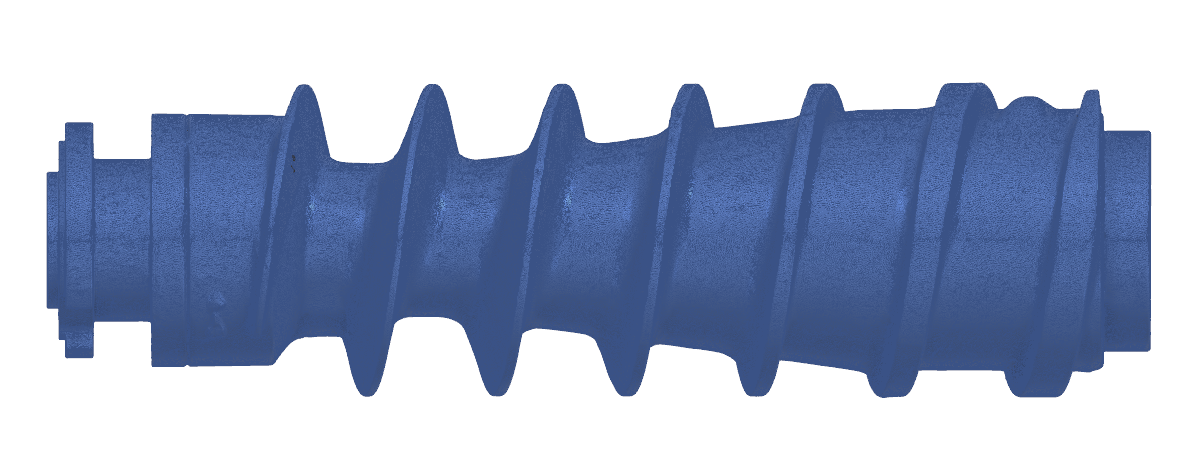

Sử dụng các dòng máy quét 3D laser cầm tay chuyên dụng có độ chính xác cao (sai số dưới 0.02mm). Thiết bị sẽ quét toàn bộ bề mặt trục vít để thu về đám mây điểm (Point Cloud) hoặc lưới đa giác (Mesh).

Đây là bước rất quan trọng, độ chính xác của máy quét, độ ổn định data và kỹ thuật quét quyết định lớn đến độ chính xác của của vít về sau.

Do đó việc lựa chọn đúng máy quét 3D rất quan trọng.

Bước 2: Kiểm tra và xử lý mesh sau Scan 3D

Bước này sẽ tiến hành: Kiểm tra độ chính xác data quét bằng cách so sánh 1 vài kích thước scan với kích thước đo thực tế bằng panme, thước cặp..

Vá mesh, kiểm tra vị trí mesh lỗi, thiếu, giảm lưới, tối ưu mesh.. để có 1 mesh sạch và chuẩn trước khi tiến hành thiết kế.

Có thể tiến hành inspect các kích thước quan trọng của trục vít trên phần mềm inspect chuyên dụng như Shining inspect hay đo trực tiếp

trên phần mềm Geomagic DX;

Các kích thước nên kiểm tra:

+ Đường kính ngoài trục vít

+ Đường đính lõi nén, đường kính lõi nạp.

+ Chiều dài trục vít

+ Bước xoắn

+ Góc nén....

Bước 3: Dựng Model 3D (CAD)

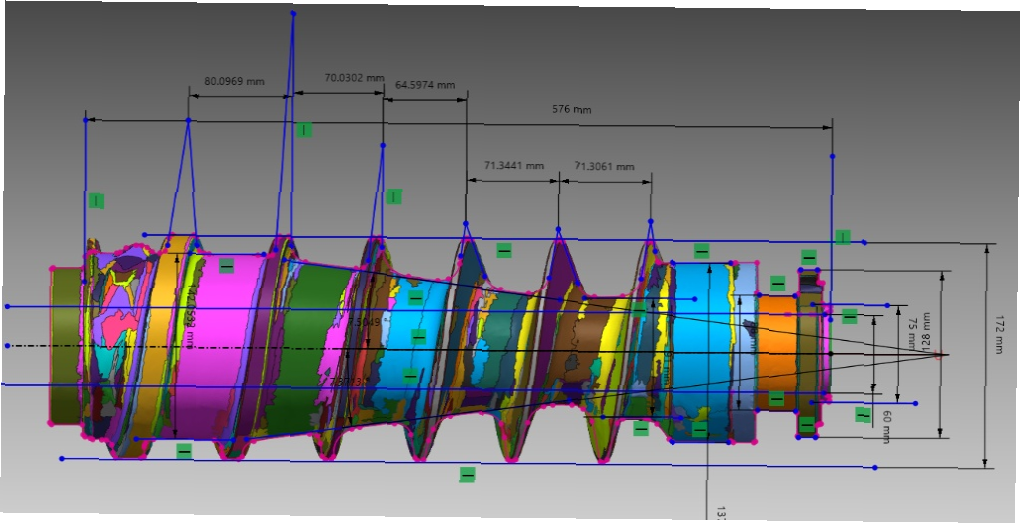

Dữ liệu quét được đưa vào các phần mềm thiết kế ngược chuyên dụng (như Geomagic Design X, Exmodel, Catia, NX hoặc Inventer Fushion..). Tại đây, kỹ sư sẽ:

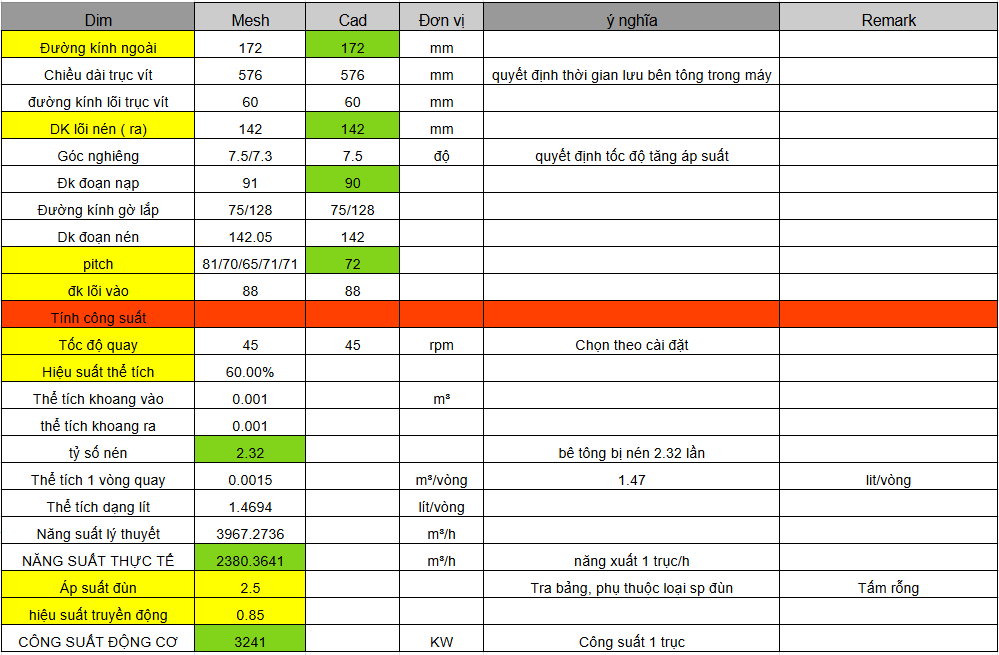

• Tạo biên dạng cắt lấy các đường kích thước trục vít, dựa vào bảng tính toán để lấy kích thước thiết kế theo tiêu chuẩn

• Tạo mặt (Surfacing) và dựng khối (Solid) cho trục vít.

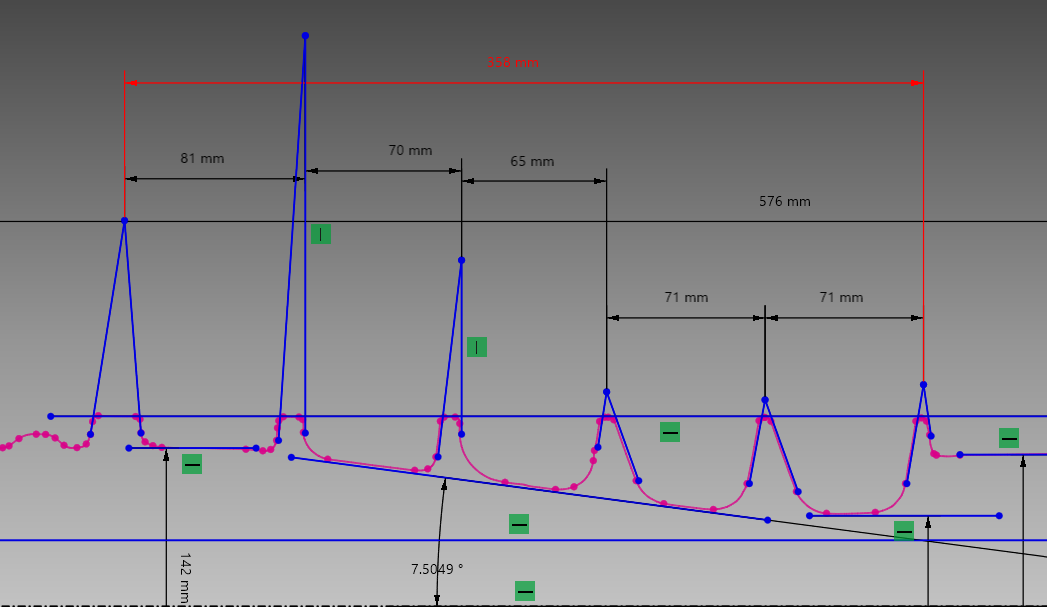

• Xác định chính xác quy luật thay đổi của bước vít (Pitch) và giá trị Pitch, việc này là khó nhất khi thiết kế trục vít:
  Nếu xác định sai pitch có thể dẫn đến sai lệch với thiết kế ban đầu, vì trục vít lâu ngày đã bị mòn, nên đòi hỏi phải
  có kinh nghiệm để xác định đúng.

Bước 4: Kiểm Tra Sai Số (Deviation Analysis)

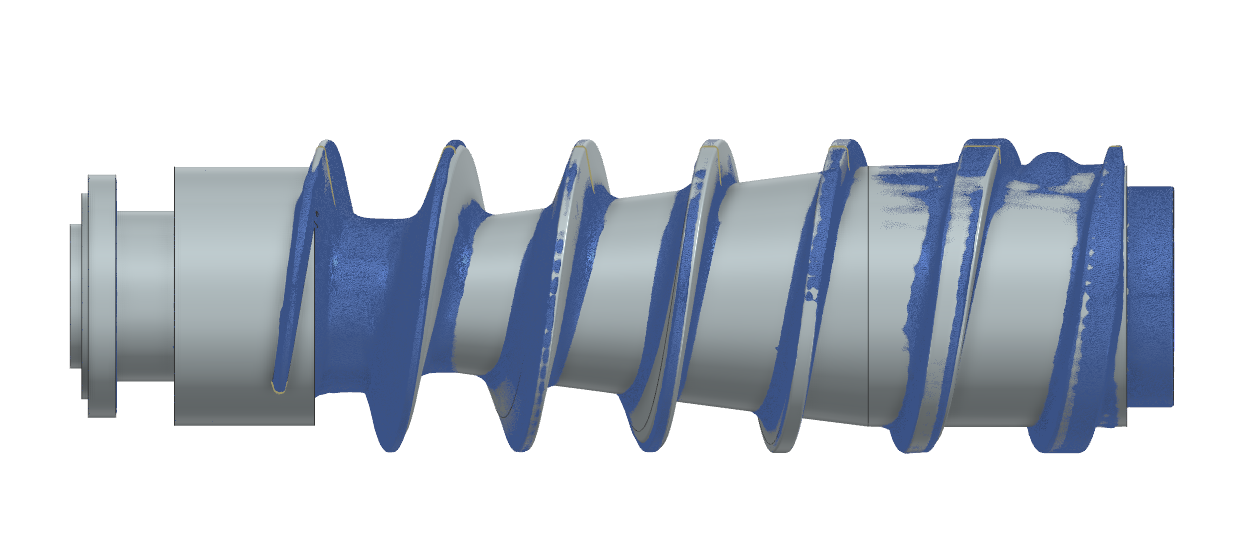

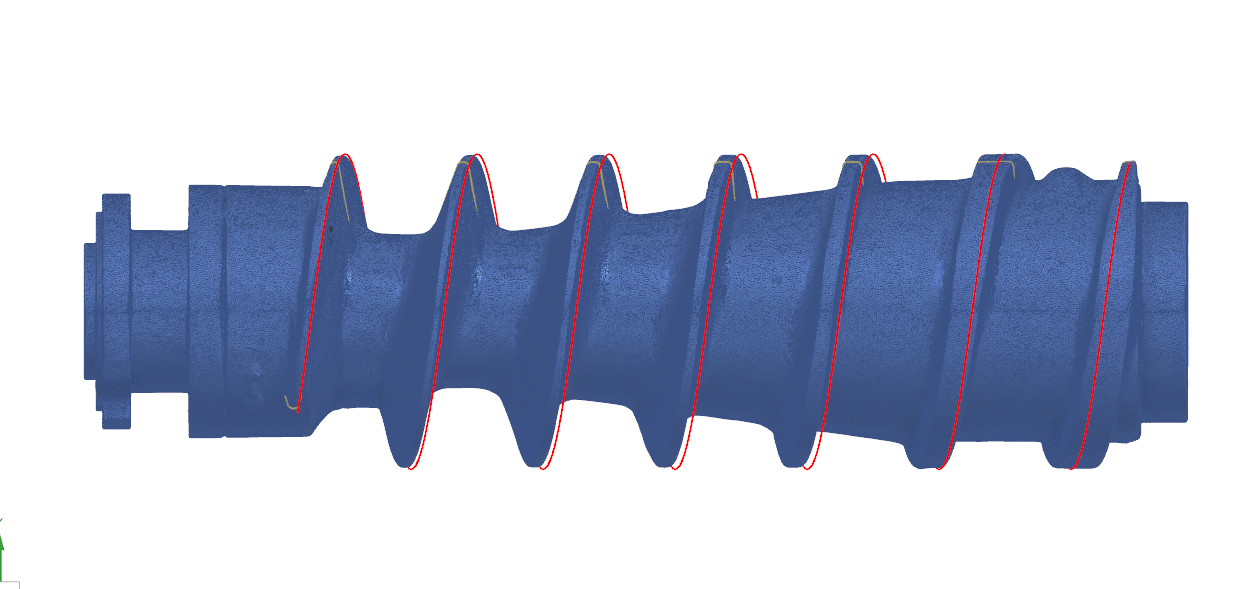

Đây là bước quyết định chất lượng. Phần mềm sẽ so sánh mô hình 3D vừa dựng với dữ liệu quét thực tế của trục vít cũ. Bản đồ nhiệt (Color Map) sẽ hiển thị trực quan: màu xanh lá là khớp hoàn toàn, màu đỏ/xanh dương là có sai lệch. Kỹ sư sẽ hiệu chỉnh cho đến khi sai số nằm trong mức cho phép.

Bước 5: Xuất Bản Vẽ Kỹ Thuật (2D/3D) & Chế Tạo

Xuất bản vẽ 2D hoàn chỉnh đầy đủ dung sai kích thước, dung sai hình học (GD&T) như độ đảo vòng (Circular Runout), độ đồng trục, và độ nhám bề mặt để chuyển giao cho xưởng gia công CNC (Tiện, phay 4-5 trục).
