Trong ngành sửa chữa cơ khí, quạt tản nhiệt động cơ xe máy/ô tô hay quạt thông gió công nghiệp, cánh tuabin, bài toán đau đầu nhất thường không nằm ở tay nghề thợ, mà nằm ở linh kiện. Có những cánh quạt bị vỡ, gãy lá hoặc cong vênh nhưng:
Hãng đã ngừng sản xuất từ lâu: Đối với các dòng xe đời cổ, xe hiếm hoặc máy móc nhập khẩu nguyên chiếc.
Hãng không bán rời: Bắt buộc phải mua cả cụm động cơ/cụm bơm lớn với chi phí cực kỳ đắt đỏ.
Cánh quạt độ/cải tiến: Cần tăng lưu lượng gió, thay đổi chất liệu từ nhựa sang nhôm CNC nhưng không có sẵn bản vẽ kỹ thuật.
Lúc này, công nghệ Thiết kế ngược (Reverse Engineering) chính là câu trả lời thực tế và tối ưu nhất để thay thế các phương pháp vá víu, đắp nhựa thủ công kém bền.
Quy trình số hóa và tái tạo chuẩn xác (Mẹo Scan & Dựng CAD thực tế)
Thay vì đắp keo hay gọt giũa thủ công làm cánh quạt bị đảo, rung lắc mạnh khi quay – quy trình thiết kế ngược xử lý triệt để bằng công nghệ 3D với một số lưu ý kỹ thuật thực tế:

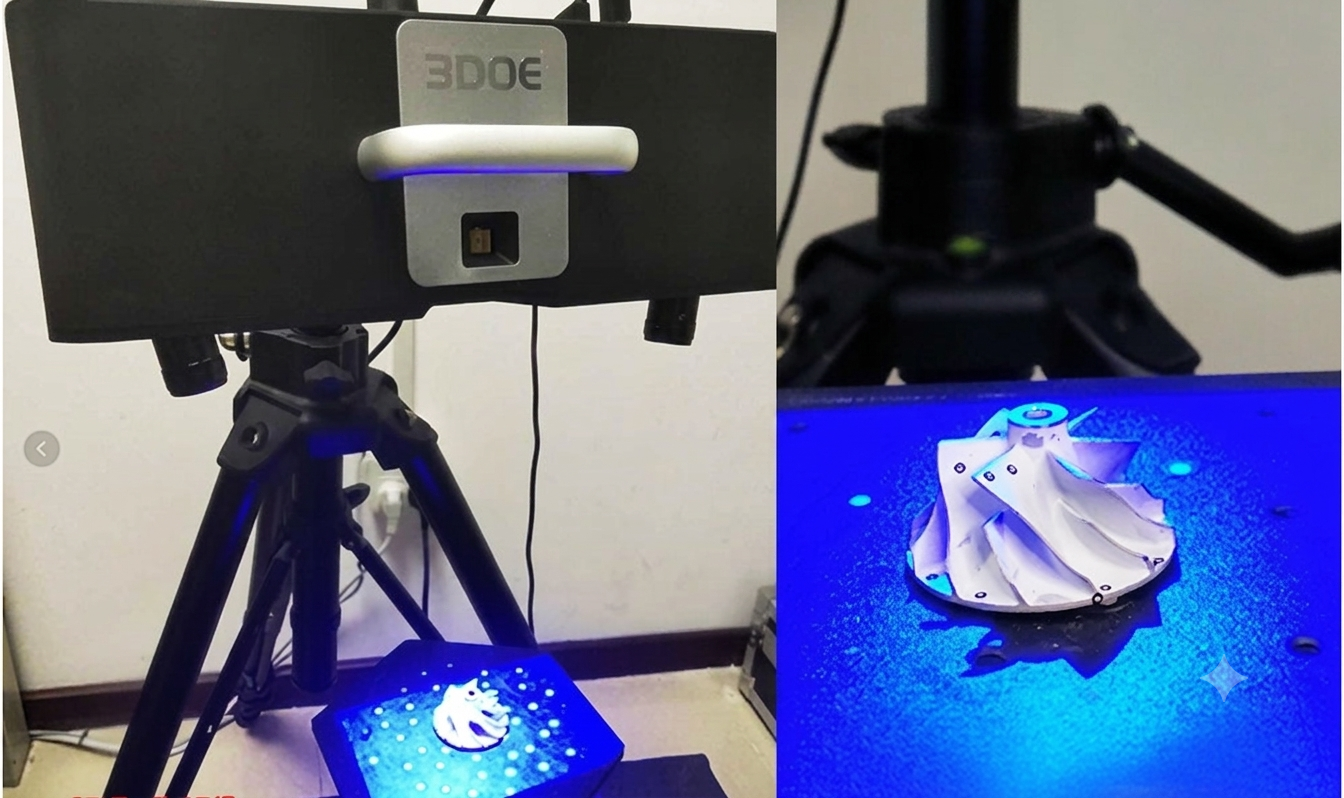

Quét 3D (Số hóa): Sử dụng máy quét laser chuyên dụng để thu thập toàn bộ biên dạng, kích thước hình học của chi tiết gốc.
Mẹo kỹ thuật khi Scan cánh quạt:
Đừng cố quét hết các cánh: Cánh cũ lâu ngày hay bị cong, xệ không đều. Chỉ cần chọn 01 cánh đẹp nhất, lành lặn nhất và phần Moay-ơ (lỗ trục) để quét thật kỹ.
Xử lý góc khuất: Cánh quạt hay xếp đè lên nhau. Cần xịt một lớp bột mờ thật mỏng (độ dày $2 - 5\mu m$) vào các khe mép để máy bắt điểm laser chuẩn, không bị thủng lưới.
Bắt trọn mép mỏng: Chỉnh độ phân giải máy quét khoảng $0.05mm - 0.1mm$ để lấy nét độ dày chuẩn của mép thoát gió.
Xử lý dữ liệu CAD (Dựng hình): Kỹ sư dựng lại file 3D hoàn chỉnh, chuẩn xác từng mi-li-mét.
Mẹo kỹ thuật khi Dựng CAD:

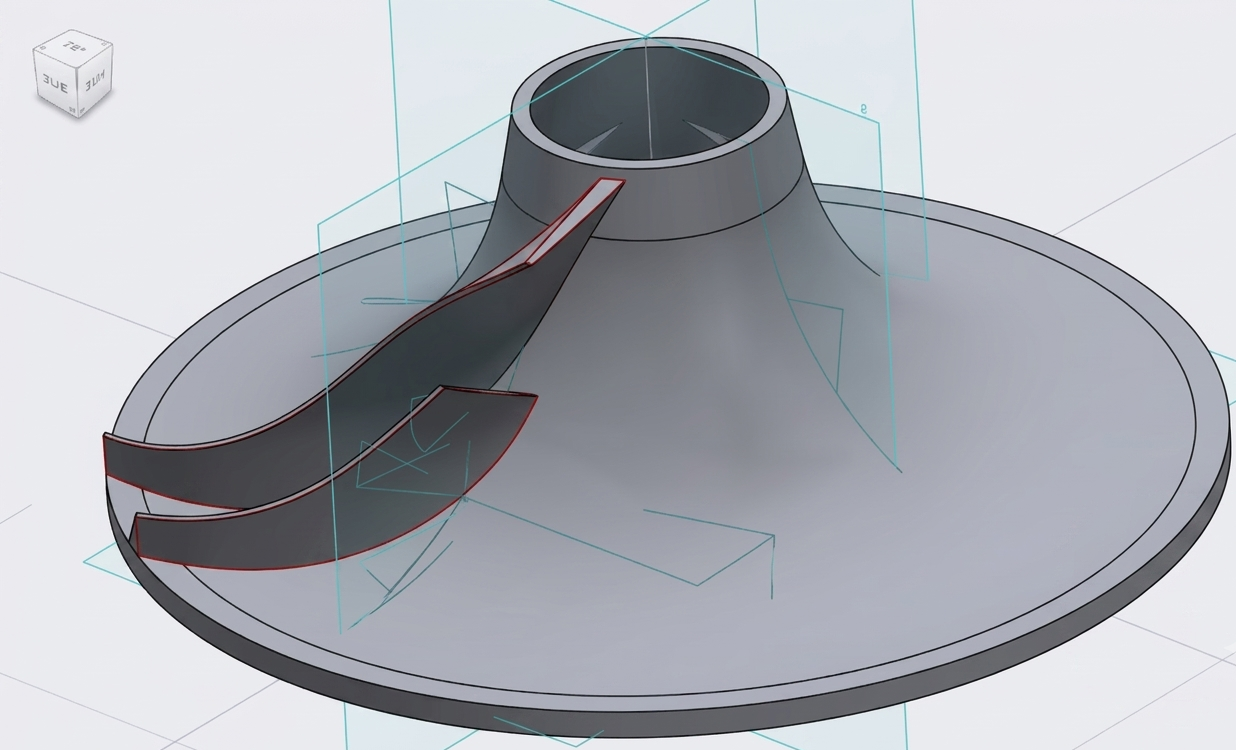

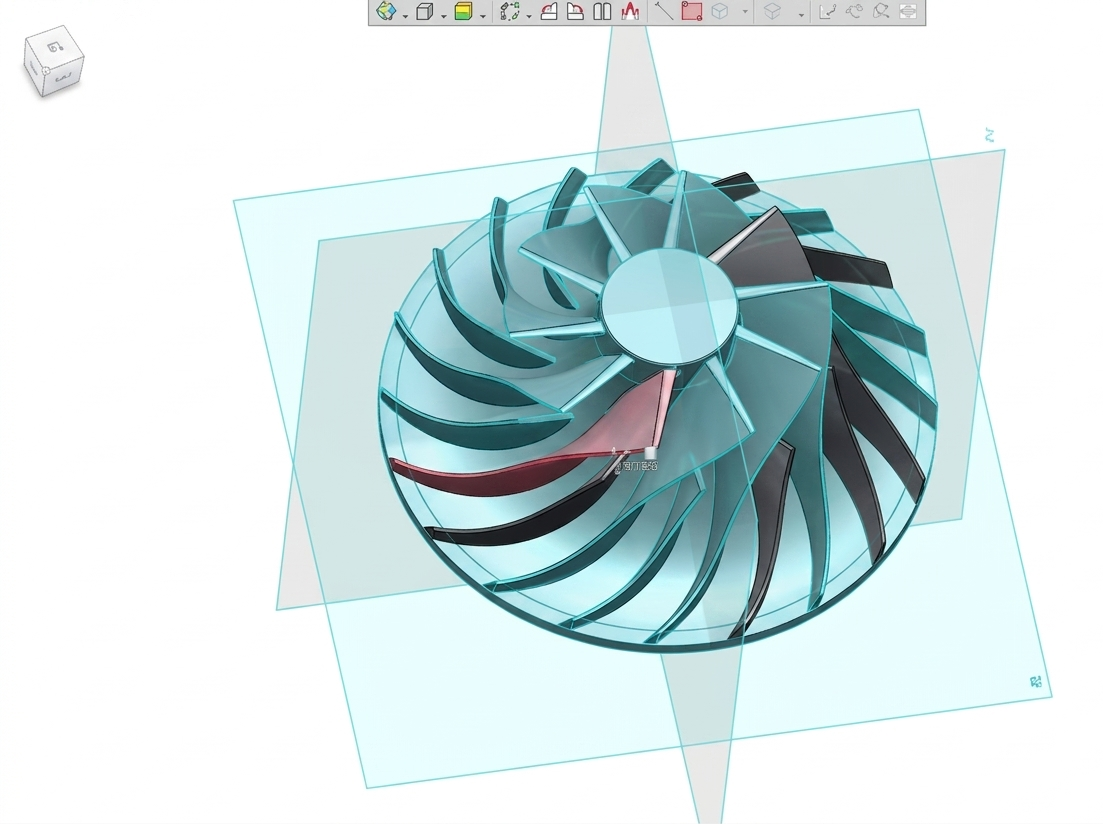

Tạo 1 cánh chuẩn rồi "Xoay nhân bản": Dựng chuẩn 1 cánh mượt mà từ dữ liệu quét đẹp nhất, sau đó dùng lệnh xoay tròn (Circular Pattern) quanh tâm lỗ trục để tạo ra các cánh còn lại. Đảm bảo $100\%$ các cánh giống hệt nhau, không bao giờ bị lệch trọng tâm gây rung lắc.
Dùng lệnh vuốt mặt (Loft/Sweep) cho mượt: Không dùng tính năng đắp mặt tự động để tránh gợn sóng. Bề mặt cánh càng phẳng mượt thì quạt chạy càng êm, không bị tiếng hú rít.
Chuẩn hóa lỗ trục: Lỗ trục và mặt tiếp xúc moay-ơ phải đặt hệ tọa độ vuông góc tuyệt đối và đồng tâm $100\%$.

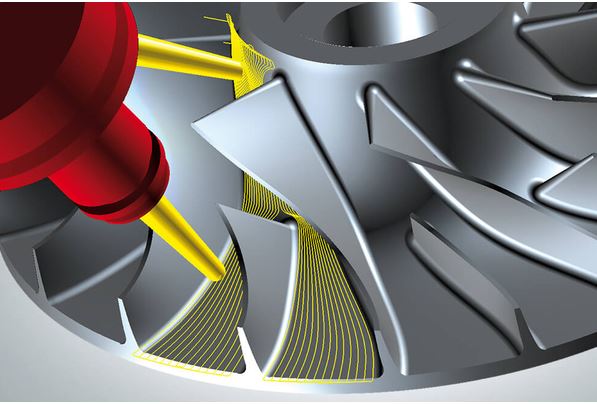

Chế tạo thành phẩm: File dữ liệu sau đó sẵn sàng chuyển sang các công nghệ gia công hiện đại như In 3D (nhựa kỹ thuật chịu nhiệt, chịu lực) hoặc Gia công CNC 5 trục (nhôm nguyên khối) để ra sản phẩm mới bền đẹp vượt trội so với đồ zin.
Tham khảo dịch vụ:
✨ Ứng dụng thực tế mang lại giá trị cao
Công nghệ này đang được ứng dụng mạnh mẽ tại các garage, xưởng độ và xưởng cơ khí nhờ giải quyết được 3 bài toán lớn:
Phục hồi linh kiện "tuyệt chủng": Tái tạo hoàn hảo các loại cánh quạt bị vỡ nát mà thị trường không còn nguồn cung sẵn có.
Đảm bảo vận hành êm ái: Nhờ phương pháp nhân bản góc xoay chuẩn tuyệt đối trên máy tính, cánh quạt thành phẩm không bị đảo lắc, bảo vệ an toàn cho ổ đỡ vòng bi và trục động cơ.
Tối ưu hóa và cải tiến: Thay đổi chất liệu từ nhựa dễ gãy sang nhôm CNC cao cấp, hoặc điều chỉnh nhẹ góc nghiêng cánh để tăng lưu lượng gió mát hơn cho động cơ.
Lời kết
Thiết kế ngược ra đời để xóa bỏ giới hạn độc quyền linh kiện và sự phụ thuộc vào nguồn hàng có sẵn. Mọi cánh quạt dù biên dạng phức tạp đến đâu đều có thể được số hóa và tái tạo lại một cách hoàn hảo với thời gian ngắn nhất.
Nếu anh em đang gặp ca khó với những cánh quạt khan hiếm hoặc cần phát triển mẫu cánh quạt mới, hãy để lại bình luận hoặc liên hệ ngay để cùng lên phương án xử lý tối ưu bằng công nghệ 3D.
