Chia sẻ kinh nghiệm sử dụng một số dòng máy máy Scan 3D từ thực tế sử dụng:

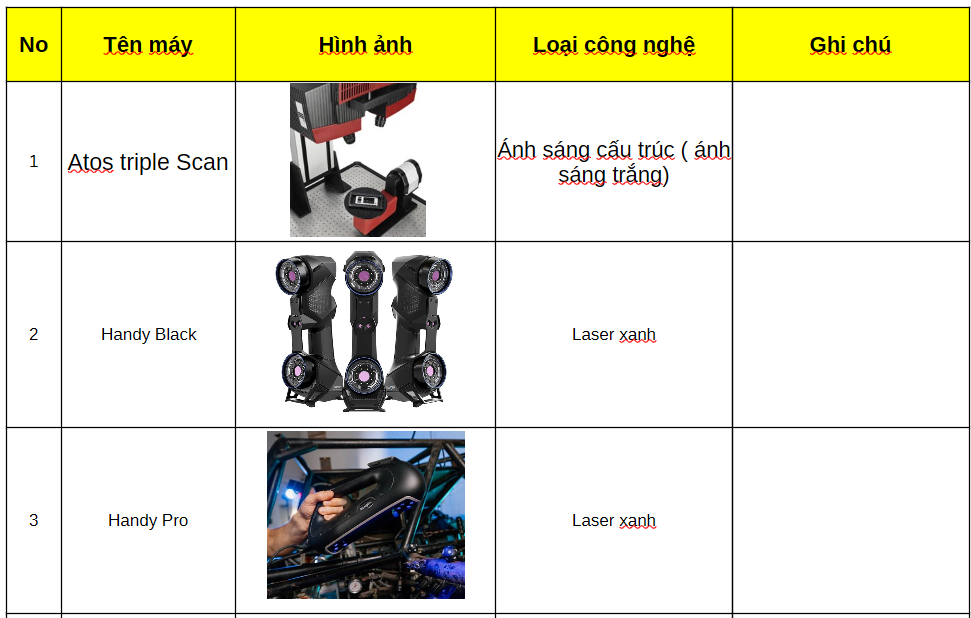

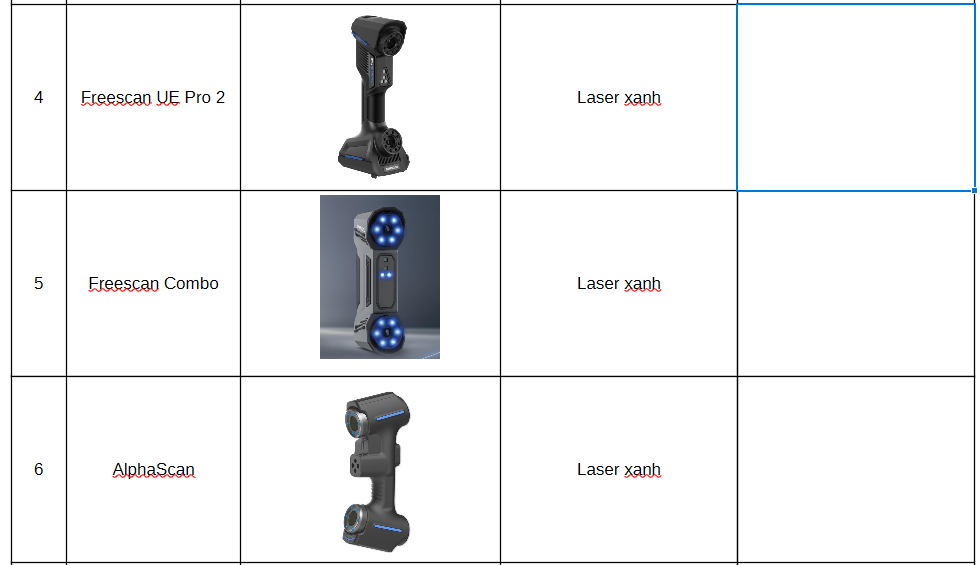

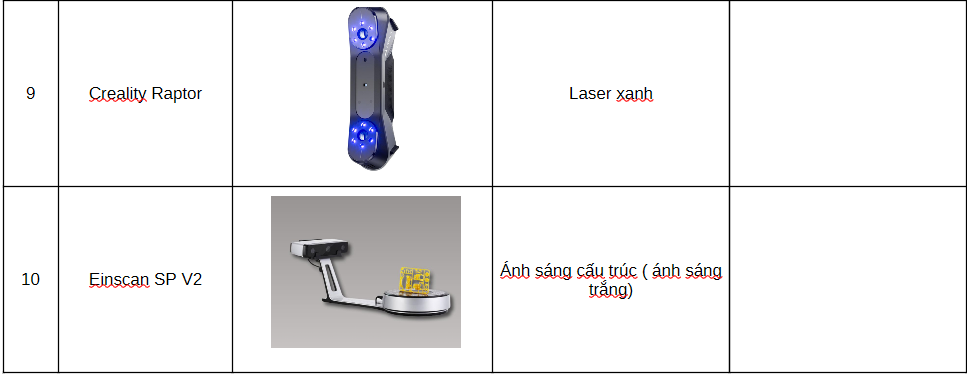

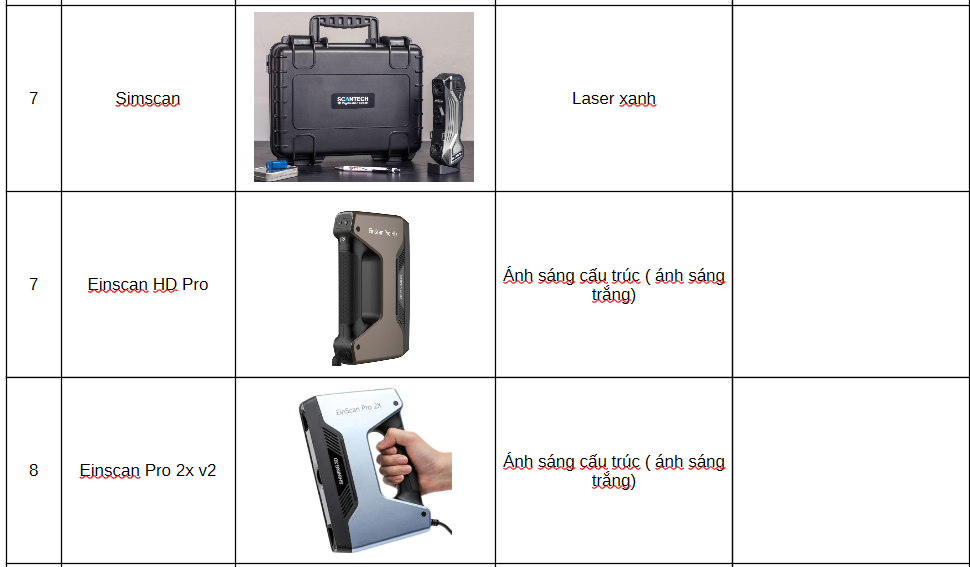

Dưới đây là các máy scan 3d mà thietkenguoc.com.vn đã thực tế sử dụng, và có kinh nghiệm.
Thietkenguoc.com.vn sẽ chia sẻ đúng thực tế mà không quảng cáo, marketting
( lưu ý đây là kinh nghiệm và khả năng cá nhân của riêng chúng tôi).
Qua đây hy vọng anh em sẽ chọn được máy phù hợp cho nhu cầu của mình:
Trong bài này mình sẽ chia sẻ về máy Atos Triple Scan 5M:

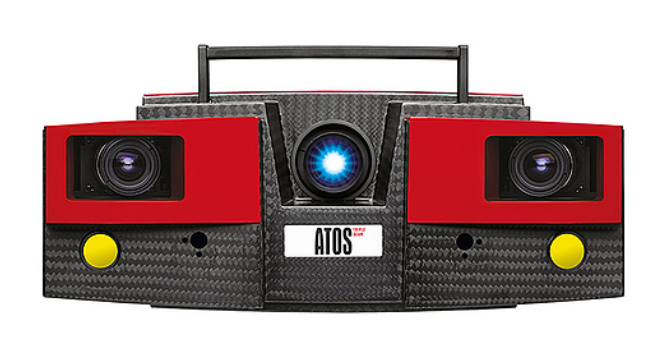

- Máy Scan 3D Atos Triple II 5M.
Một vài thông số chính:
Thực tế sử dụng:
Thời điểm mình sử dụng máy là năm 2014 tức là hơn 10 năm trước, thời điểm đó đây là dòng máy quét 3D hiện đại nhất thế giới;
(Máy của hãng Gom ( Đức) bây giờ ZEISS đã mua lại và đổi tên là ZEISS)

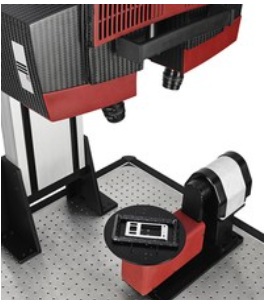

Máy đi kèm 1 tripod hỗ trợ chuyển động lên xuống trục Z ( thay đổi độ cao) rất chắc chắn, kèm tay bấm lên xuống manual.
1 bàn xoay dùng để gá sản phẩm, máy sẽ chỉ có chuyển động lên xuống, còn vật cần scan sẽ đặt trên bàn xoay và xoay các góc theo các góc khác nhau quanh trục x hoặc y và trục z tùy theo hướng đặt bàn xoay,
1 bàn máy tính rất xin và đẹp : made in usa và 1 máy tính để bàn cấu hình cao,
Các bộ kết nối, controller…
Máy sử dụng cho việc scan các linh kiện vỏ điện thoại, máy tính bảng trong quá trình phê duyệt và sản xuất để chủ yếu kiểm tra cong vênh, biến dạng.
Máy quét tốt các vật màu trắng, các vật màu đen, bóng ( khuôn), dia cut thì phải phụ bột.
Trong nhà máy độ an toàn cháy nổ, hóa chất môi trường sức khỏe cao nên chỉ sử dụng loại được EHS phê duyệt an toàn mới được sử dụng:

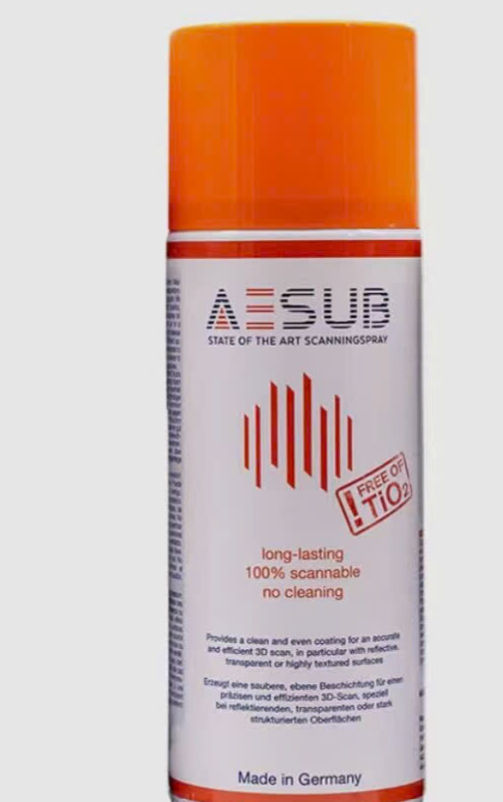

Bình xit AESUB chuyên dùng cho máy:
Sản phẩm được giữ cố định trên các khung có sẵn, 3 loại kích cớ khác nhau cho vật nhỏ, trung bình, lớn.
Trên các khung có dán sẵn các marker và đã được quét sẵn các templete ( gọi là marker temple), khi dùng khung nào thì chỉ lần load đúng loại khung đó ra và sử dụng. Tuy nhiên vẫn cần dán marker trực tiếp lên vật.

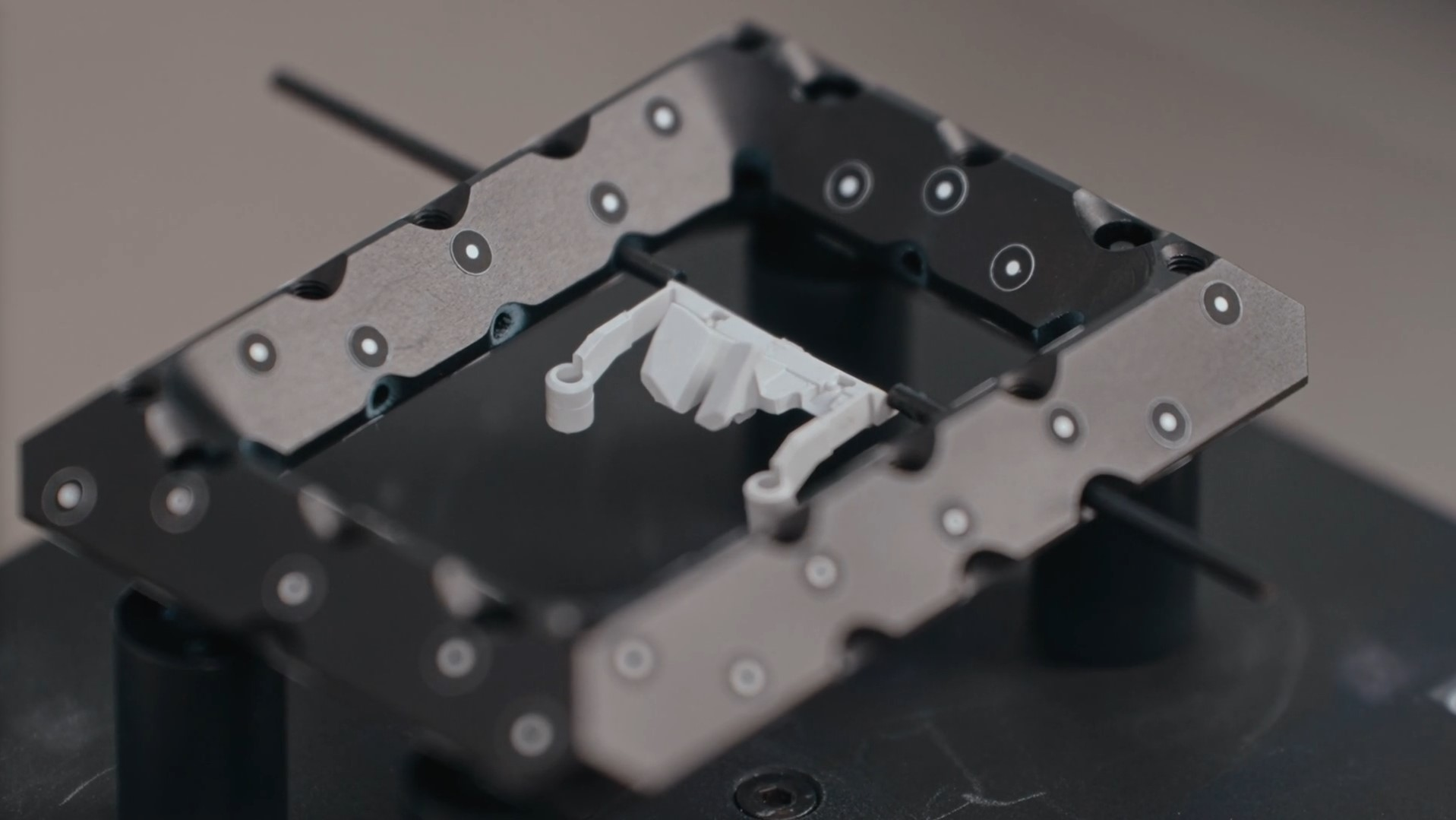

Hình ảnh khung gá sản phẩm:

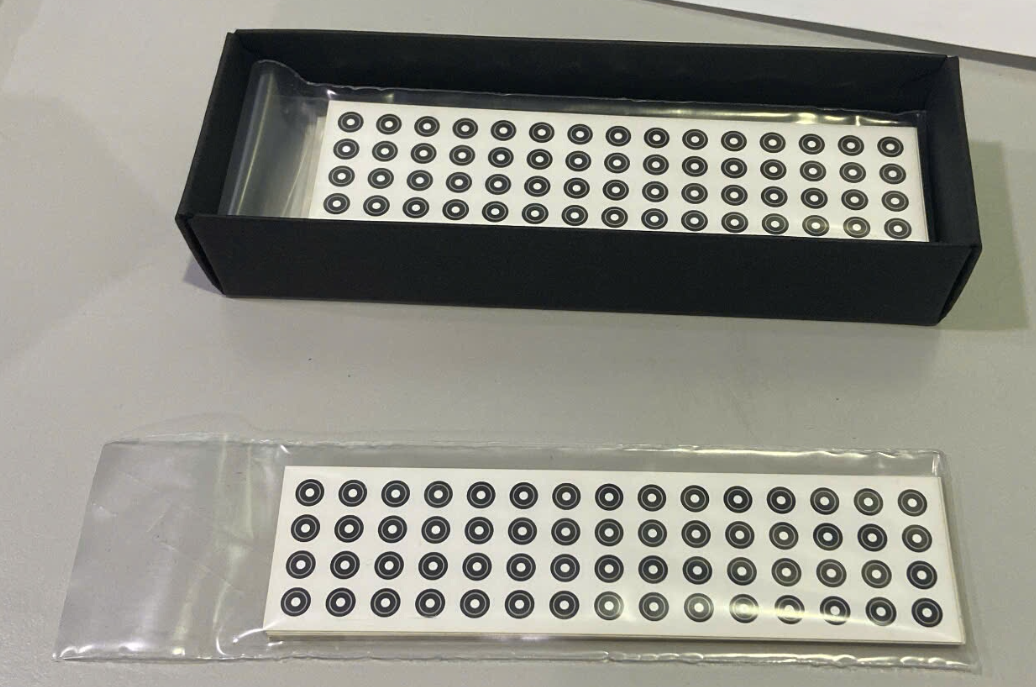

Hình ảnh marker: 1.5mm
- Ưu điểm máy:
+ Máy thiết kế đẹp và chắc chắn.

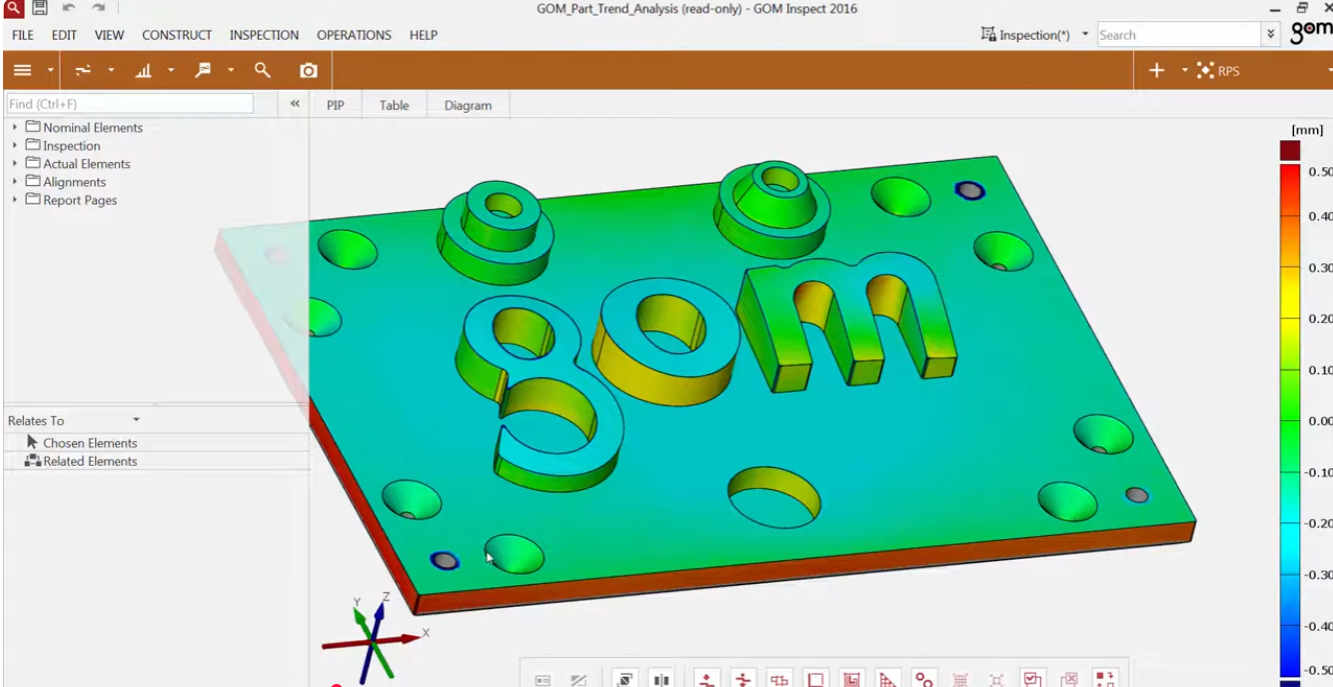

+ Phần mềm Gom inspect dùng tốt và thân thiện.
+ Máy chụp các mẫu nhỏ nhiều gân rib nhỏ tốt.
- Nhược:
Máy rất hạn chế màu sắc, đối tượng scan, hầu như là phải xịt bột quét thì mới lên được rõ sản phẩm.
Việc xịt bột sau đó phải vệ sinh rất vất vả.
Với các sản phẩm lớn, cong vênh việc cố định lên jig gá khá khó khăn, phải dùng keo nến mới có thể giữ cố định ( sau này phải xóa tay các vị trí dính keo này mất thời gian).
Hầu như không quét được các mẫu kim loại bóng như khuôn, phải xịt bột nhiều, dữ liệu lên không chính xác.
Trước khi sử dụng máy phải bật nguồn phát laser 30 phút để làm nóng len phần mềm mới cho sử dụng.
Máy chỉ thích hợp scan vật nhỏ vì đầu máy và bàn xoay không linh hoạt.
Việc calibration phức tạp có nhiều bước
Đầu máy to, cồng kềnh, khi chuyển động lên xuống phát ra tiếng kêu khó chịu.
Đấu máy chỉ gá được 1 loại len, khi cần scan mẫu lớn phải thay len lớn và ngược lại mất thời gian, thay len bắt buôc phải calibration lại mới sử dụng được.
Đầu máy cố định nên không scan được cá mẫu kích thước lớn, địa hình phức tạp...
Chi phí sửa chữa, vận hành đắt;
Ví dụ giá marker cáo, giá bột xịt cao…
Ở vietnam ít nhà phân phối, sửa chữa…
Máy giá rất đắt không phù hợp với doanh nghiệp vừa và nhỏ.
- Quý khách hàng xem thêm các bài chia sẻ về máy khác ở các bài blog sau nhé.
Trân trọng cảm ơn
